IRF4905 Mosfet kênh P 74A 55A TO-220 mới

1. Giới thiệu chung về MOSFET IRF4905

IRF4905 là linh kiện bán dẫn công suất thuộc nhóm MOSFET kênh P (P-Channel MOSFET), được sử dụng trong các mạch đóng cắt nguồn, điều khiển tải DC, bảo vệ nguồn điện và thiết bị điện tử công suất.

Sản phẩm có điện áp chịu đựng giữa cực Drain và Source 55V, dòng điện Drain liên tục danh định 74A trong điều kiện quy định và sử dụng kiểu đóng gói TO-220 với ba chân kết nối.

MOSFET IRF4905 hoạt động dựa trên nguyên lý điều khiển dòng điện giữa Drain và Source bằng điện áp đặt vào cực Gate. Với cấu trúc kênh P, linh kiện thường được sử dụng trong các mạch đóng cắt phía nguồn dương, còn gọi là mạch High-Side Switching.

IRF4905 có điện trở dẫn RDS(on) thấp khi được kích Gate đúng mức, giúp giảm tổn hao công suất trong quá trình dẫn điện.

Với khả năng chịu điện áp 55V và dòng điện lớn, IRF4905 phù hợp với nhiều ứng dụng điều khiển tải DC, mạch nguồn, hệ thống điện 12V và 24V khi đáp ứng đầy đủ các yêu cầu về điện áp, nhiệt độ và tản nhiệt.

2. Đặc điểm nổi bật của MOSFET IRF4905

• Mã linh kiện: IRF4905.
• Loại linh kiện: MOSFET công suất.
• Cấu trúc: MOSFET kênh P.
• Điện áp Drain–Source tối đa: 55V.
• Dòng điện Drain liên tục danh định: 74A.
• Kiểu đóng gói: TO-220.
• Số chân kết nối: 3 chân.
• Điều khiển đóng cắt bằng điện áp Gate.
• Phù hợp với mạch đóng cắt phía nguồn dương.
• Điện trở dẫn RDS(on) thấp.
• Hỗ trợ giảm tổn hao khi dẫn điện.
• Có khả năng điều khiển tải DC.
• Phù hợp với các mạch nguồn điện áp thấp.
• Có diode thân tích hợp giữa Drain và Source.
• Có thể điều khiển bằng tín hiệu PWM khi mạch kích phù hợp.
• Vỏ TO-220 hỗ trợ lắp đặt bộ tản nhiệt.
• Phù hợp với thiết bị điện tử công suất.
• Thuận tiện cho việc sửa chữa và thay thế.

3. Cấu tạo của MOSFET IRF4905

MOSFET IRF4905 được chế tạo từ vật liệu bán dẫn silicon với cấu trúc MOSFET kênh P.

Linh kiện gồm ba cực chính: Gate, Drain và Source.

Cực Gate (G)

Gate là cực điều khiển, được cách điện với vùng bán dẫn bằng lớp điện môi.

Điện áp giữa Gate và Source quyết định trạng thái dẫn hoặc ngắt của MOSFET.

Đối với IRF4905 kênh P, MOSFET được kích dẫn khi điện áp Gate thấp hơn điện áp Source một mức đủ lớn.

Cực Drain (D)

Drain là cực máng, tham gia dẫn dòng điện công suất khi MOSFET hoạt động.

Trong các mạch đóng cắt phía nguồn dương sử dụng MOSFET kênh P, Drain thường được kết nối về phía tải.

Cực Source (S)

Source là cực nguồn, thường được kết nối với đường điện áp dương trong mạch đóng cắt High-Side.

Điện áp Gate cần được xác định tương đối so với Source để đảm bảo MOSFET đóng và ngắt đúng cách.

Kênh dẫn bán dẫn

IRF4905 sử dụng cấu trúc MOSFET kênh P.

Khi điện áp Gate–Source đủ âm, kênh dẫn được hình thành và cho phép dòng điện chạy qua linh kiện.

Diode thân

MOSFET IRF4905 có diode thân được hình thành từ cấu trúc bán dẫn bên trong.

Diode này ảnh hưởng đến chiều dòng điện và khả năng chặn điện áp của linh kiện khi MOSFET ở trạng thái ngắt.

Vỏ TO-220

IRF4905 sử dụng vỏ công suất TO-220, gồm thân nhựa bảo vệ, ba chân kim loại và phần kim loại hỗ trợ tản nhiệt.

Phần kim loại phía sau thường được nối điện với cực Drain, do đó cần chú ý cách điện khi lắp trên bộ tản nhiệt.

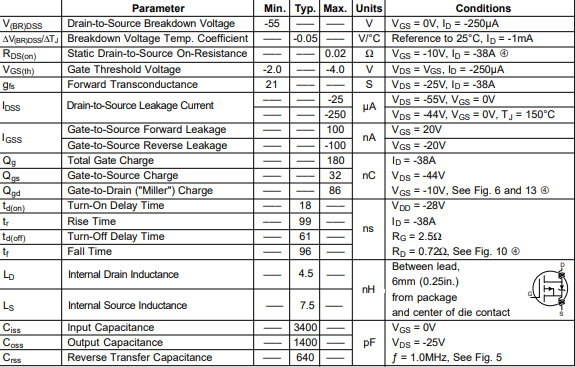

4. Thông số kỹ thuật MOSFET IRF4905

Lưu ý: Dòng điện 74A và công suất tiêu tán 200W là các thông số giới hạn trong điều kiện nhiệt độ và tản nhiệt quy định, không có nghĩa linh kiện có thể hoạt động liên tục ở mức này mà không cần tản nhiệt.

Điện áp ngưỡng Gate chỉ cho biết thời điểm MOSFET bắt đầu dẫn dòng nhỏ, không phải điện áp bảo đảm MOSFET dẫn hoàn toàn.

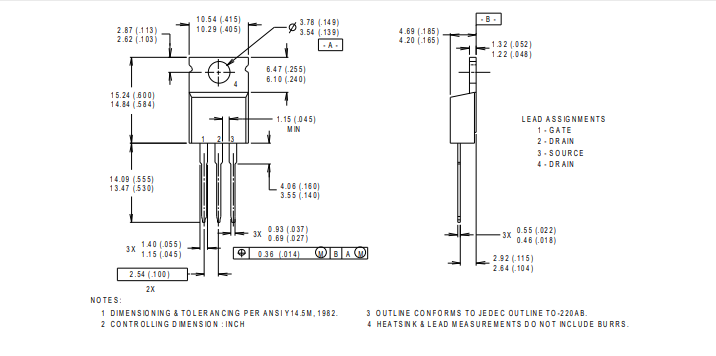

5. Kích thước MOSFET IRF4905

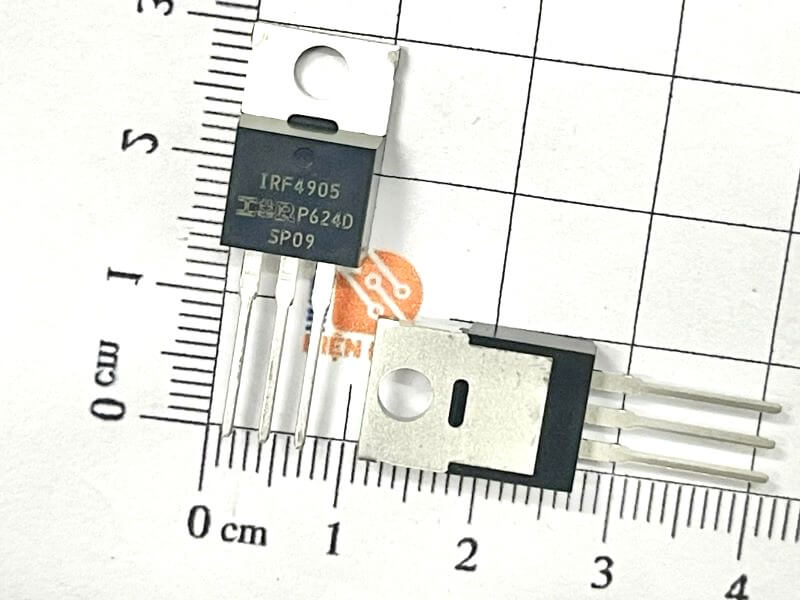

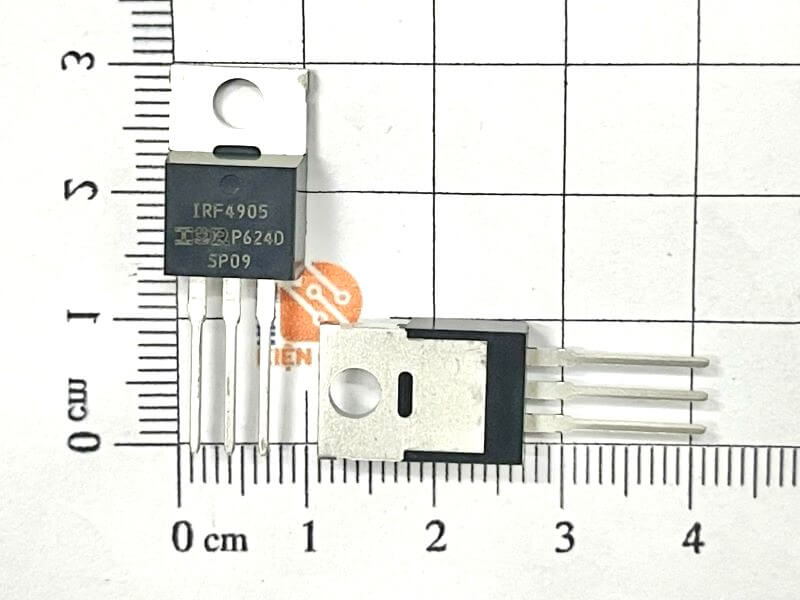

MOSFET IRF4905 sử dụng kiểu đóng gói TO-220 với ba chân kết nối.

Kích thước tham khảo

Thông số	Giá trị
Kiểu đóng gói	TO-220
Số chân	3
Chiều rộng thân	Khoảng 10mm
Chiều cao phần thân nhựa	Khoảng 9–10mm
Độ dày thân	Khoảng 4–5mm
Khoảng cách hai chân liền kề	Khoảng 2,54mm
Kiểu lắp đặt	Xuyên lỗ THT
Phương pháp cố định	Bắt vít vào bộ tản nhiệt

Kích thước trên là giá trị tham khảo của nhóm vỏ TO-220. Kích thước chính xác cần được kiểm tra theo bản vẽ cơ khí của nhà sản xuất.

Sơ đồ chân IRF4905

Khi nhìn từ mặt trước có chữ in trên thân linh kiện, hướng chân xuống dưới, thứ tự chân thông dụng của IRF4905 là:

Chân	Ký hiệu	Chức năng
1	G – Gate	Cực điều khiển
2	D – Drain	Cực máng
3	S – Source	Cực nguồn

Phần kim loại tản nhiệt phía sau thường nối với cực Drain.

Khi thay thế linh kiện, cần kiểm tra sơ đồ chân theo datasheet của đúng nhà sản xuất và phiên bản đóng gói.

6. Nguyên lý hoạt động của MOSFET IRF4905

MOSFET IRF4905 hoạt động dựa trên nguyên lý điều khiển độ dẫn của kênh bán dẫn bằng điện áp Gate–Source.

Trạng thái ngắt

Khi điện áp Gate gần bằng điện áp Source, tức VGS xấp xỉ 0V, MOSFET kênh P ở trạng thái ngắt.

Trong điều kiện này, dòng điện qua kênh Drain–Source được hạn chế, ngoại trừ dòng rò và dòng có thể đi qua diode thân nếu diode bị phân cực thuận.

Trạng thái dẫn

Khi điện áp Gate thấp hơn điện áp Source một mức đủ lớn, VGS trở thành giá trị âm và MOSFET bắt đầu dẫn điện.

Với IRF4905, thông số RDS(on) thường được công bố tại VGS = -10V.

Ví dụ, trong mạch nguồn 12V, nếu Source được nối với +12V và Gate được kéo xuống khoảng +2V, điện áp Gate–Source sẽ là:

VGS = VG – VS = 2 – 12 = -10V

Ở điều kiện này, MOSFET có thể được kích dẫn theo mức điện áp dùng để công bố điện trở dẫn.

Hoạt động đóng cắt phía nguồn dương

IRF4905 thường được sử dụng trong mạch High-Side Switching.

Trong cấu hình này:

• Source kết nối với nguồn dương.
• Drain kết nối với tải.
• Đầu còn lại của tải kết nối với đường nguồn âm.
• Gate được điều khiển để đóng hoặc ngắt MOSFET.

Khi Gate được kéo xuống thấp hơn Source, MOSFET dẫn và cấp điện cho tải.

Khi Gate được kéo về gần điện áp Source, MOSFET ngắt.

Điều khiển PWM

IRF4905 có thể được sử dụng trong các mạch điều khiển PWM để thay đổi công suất trung bình cấp cho tải.

Tuy nhiên, mạch điều khiển Gate cần có khả năng nạp và xả điện tích Gate đủ nhanh để hạn chế tổn hao chuyển mạch.

Tổn hao công suất

Khi MOSFET dẫn điện, tổn hao dẫn gần đúng được xác định theo công thức:

P = ID² × RDS(on)

Trong đó:

• P: Công suất tổn hao.
• ID: Dòng điện Drain.
• RDS(on): Điện trở dẫn của MOSFET.

Ví dụ, với dòng điện 20A và RDS(on) giả sử bằng 0,02Ω:

P = 20² × 0,02 = 8W

Mức tổn hao này có thể khiến linh kiện nóng lên đáng kể, do đó cần lựa chọn bộ tản nhiệt phù hợp.

7. Ứng dụng của MOSFET IRF4905

MOSFET IRF4905 được sử dụng trong nhiều thiết bị điện tử công suất và hệ thống điều khiển nguồn DC.

Một số ứng dụng phổ biến gồm:

• Mạch đóng cắt nguồn DC.
• Mạch điều khiển tải phía nguồn dương.
• Bộ nguồn điện tử.
• Mạch điều khiển động cơ DC.
• Mạch điều khiển tải điện trở.
• Mạch điều khiển đèn LED công suất.
• Mạch bảo vệ nguồn điện.
• Mạch chống đấu ngược cực nguồn.
• Hệ thống điện 12V.
• Hệ thống điện 24V có thiết kế phù hợp.
• Bộ điều khiển tải DC.
• Thiết bị điện tử ô tô.
• Mạch chuyển đổi nguồn.
• Mạch điều khiển PWM.
• Bo mạch công suất.
• Thiết bị điện tử công nghiệp.
• Sửa chữa và thay thế MOSFET công suất.

Khả năng sử dụng trong từng ứng dụng phụ thuộc vào điện áp làm việc, dòng điện tải, tần số chuyển mạch, điện áp kích Gate và khả năng tản nhiệt.

8. Ưu điểm của MOSFET IRF4905

Cấu trúc MOSFET kênh P: Phù hợp với các mạch đóng cắt nguồn dương mà không cần sử dụng cấu hình điều khiển giống MOSFET kênh N.

Điện áp chịu đựng 55V: Có thể sử dụng trong nhiều hệ thống nguồn DC điện áp thấp khi có dự phòng điện áp phù hợp.

Dòng điện danh định 74A: Cho phép thiết kế các mạch điều khiển dòng điện lớn trong điều kiện tản nhiệt và vận hành phù hợp.

Điện trở dẫn thấp: Giúp giảm tổn hao dẫn khi MOSFET được kích Gate đúng mức.

Điều khiển bằng điện áp: Thuận tiện cho việc kết hợp với các mạch điều khiển điện tử.

Vỏ TO-220: Dễ bố trí trên bo mạch và hỗ trợ lắp đặt bộ tản nhiệt.

Ứng dụng đa dạng: Phù hợp với mạch nguồn, điều khiển tải và bảo vệ nguồn DC.

9. Lưu ý khi sử dụng và thay thế MOSFET IRF4905

Khi lựa chọn và thay thế MOSFET IRF4905 cần chú ý:

• Kiểm tra chính xác mã linh kiện IRF4905.
• Xác nhận linh kiện thuộc loại MOSFET kênh P.
• Kiểm tra điện áp Drain–Source tối đa 55V.
• Kiểm tra dòng điện Drain danh định 74A.
• Xác nhận kiểu đóng gói TO-220.
• Kiểm tra đúng thứ tự chân Gate, Drain và Source.
• Không nhầm MOSFET kênh P với MOSFET kênh N.
• Không sử dụng vượt quá điện áp VDS tối đa.
• Không đặt điện áp Gate–Source vượt giới hạn cho phép.
• Kiểm tra điện áp kích Gate để bảo đảm MOSFET dẫn đủ mạnh.
• Không sử dụng điện áp ngưỡng VGS(th) làm mức kích dẫn hoàn toàn.
• Kiểm tra điện trở dẫn RDS(on).
• Kiểm tra điện tích Gate khi sử dụng PWM.
• Đảm bảo khả năng tản nhiệt.
• Kiểm tra nhiệt độ vỏ và nhiệt độ mối nối.
• Sử dụng vật liệu dẫn nhiệt phù hợp.
• Cách điện phần kim loại tản nhiệt khi cần thiết.
• Kiểm tra chiều dẫn của diode thân.
• Kiểm tra hiện tượng chập Drain–Source.
• Sử dụng mạch bảo vệ xung quá áp khi điều khiển tải cảm.
• Ngắt nguồn trước khi sửa chữa và thay thế linh kiện.

Lưu ý quan trọng: Khi thay thế IRF4905, không nên chỉ dựa vào thông số 55V và 74A. Cần đối chiếu thêm loại kênh P, RDS(on), điện áp kích Gate, điện tích Gate, sơ đồ chân và khả năng tản nhiệt để bảo đảm tương thích với mạch điện.

10. Kết luận

MOSFET IRF4905 Kênh P 55V 74A TO-220 là linh kiện bán dẫn công suất được sử dụng trong các mạch đóng cắt nguồn, điều khiển tải DC và thiết bị điện tử công suất.

Với điện áp Drain–Source tối đa 55V, dòng điện danh định 74A và kiểu đóng gói TO-220, IRF4905 phù hợp với nhiều ứng dụng điều khiển dòng điện lớn trong hệ thống nguồn điện áp thấp.

MOSFET IRF4905 có khả năng điều khiển đóng cắt bằng điện áp Gate, điện trở dẫn thấp và phù hợp với các mạch đóng cắt phía nguồn dương.

Khi lựa chọn sản phẩm, cần kiểm tra đúng mã linh kiện, loại kênh P, điện áp, dòng điện, điện trở dẫn, sơ đồ chân và yêu cầu tản nhiệt để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
