IRF520 Mosfet Kênh-N 100V/10A TO-220

banlinhkiendientu.com là đơn vị chuyên cung cấp Mosfet IRF520 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu

IRF520 là một MOSFET phù hợp nếu bạn đang tìm cách điều khiển đầu ra của IC hoặc từ một nền tảng như Arduino hoặc Raspberry Pi. Tải tối đa mà transistor này có thể điều khiển là 9,2A với điện áp tải tối đa lên đến 100V. Transistor này cũng là một thiết bị chuyển mạch tốc độ cao do đó nó có thể được sử dụng trong bất kỳ ứng dụng nào cần tốc độ chuyển mạch, ví dụ như trong các mạch UPS. Hơn nữa, nó cũng có thể điều khiển tải lên đến 37A ở chế độ xung. Mặt khác, công suất tiêu tán tối đa 60W cũng rất lý tưởng để sử dụng trong mạch khuếch đại âm thanh.

Mô tả

• Chỉ định loại: IRF520
• Loại Transistor: MOSFET
• Loại kênh điều khiển: N -Channel
• Công suất tiêu tán tối đa (Pd): 60 W
• Điện áp nguồn xả tối đa |Vds|: 100 V
• Điện áp nguồn cổng tối đa |Vgs|: 20 V
• Điện áp ngưỡng cổng tối đa |Vgs(th)|: 4 V
• Dòng xả tối đa |Id|: 9,2 A
• Nhiệt độ tiếp giáp tối đa (Tj): 175 °C
• Tổng phí cổng (Qg): 16(tối đa) nC
• Thời gian tăng (tr): 30 nS
• Điện dung nguồn thoát nước (Cd): 450 pF
• Điện trở trạng thái nguồn thoát tối đa (Rds): 0,27 Ohm
• Đóng gói: TO220AB

Ứng dụng

• Bộ chuyển đổi DC sang DC
• Các ứng dụng yêu cầu chuyển đổi nhanh
• Nguồn cung cấp năng lượng liên tục
• Bộ sạc pin
• Hệ thống quản lý pin
• Ứng dụng năng lượng mặt trời
• Mạch điều khiển động cơ
• Ứng dụng máy tính và viễn thông

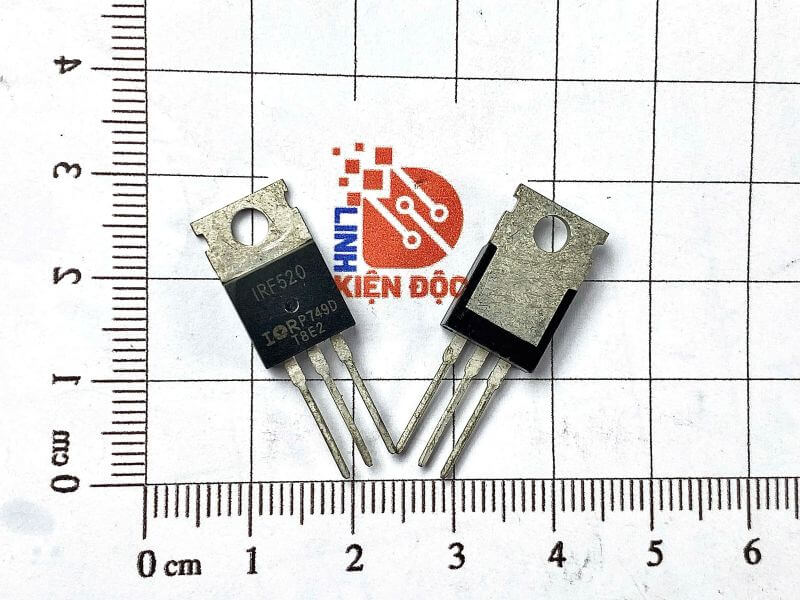

Hình ảnh sản phẩm

Đặc tính điện từ của Mosfet IRF520

Sơ đồ chân

Kích thước của Mosfet IRF520

Xem thêm: Các sản phẩm Mosfet khác

Datasheet IRF520
