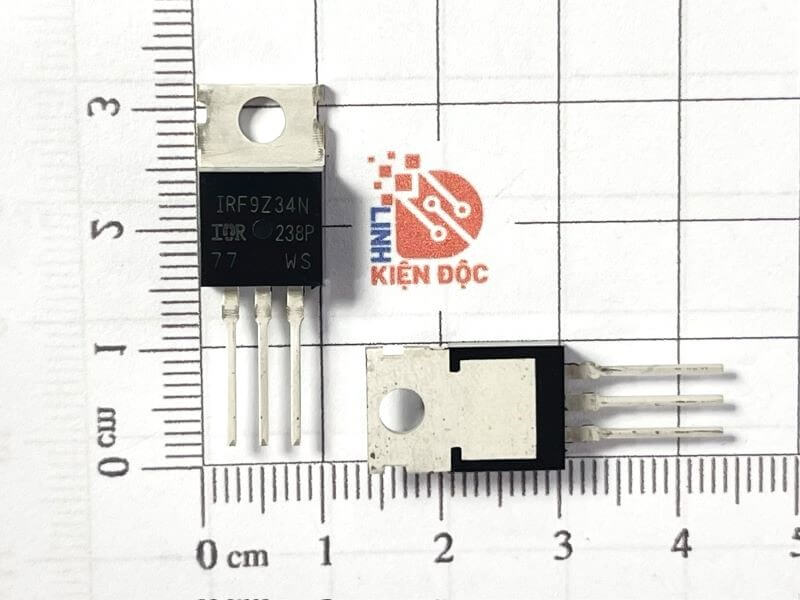

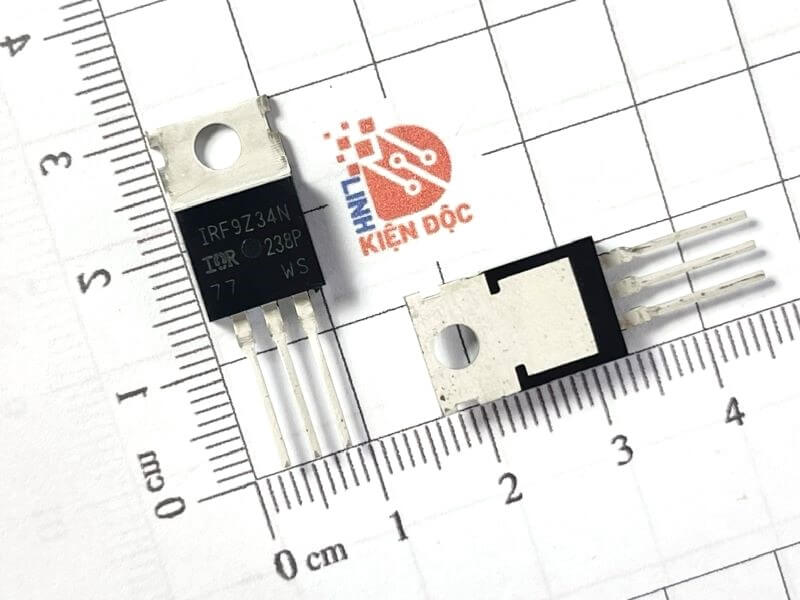

IRF9Z34N Mosfet kênh P 19A 55V TO-220AB hàng thường

Giới thiệu chung

IRF9Z34N là MOSFET kênh P công suất, thường dùng cho mạch đóng cắt phía cao (high-side switching) trong các hệ thống nguồn DC. Linh kiện thuộc dòng MOSFET chuẩn của International Rectifier (IR), nổi tiếng về độ bền và độ ổn định.

Với khả năng chịu dòng lớn và điện áp vừa phải, IRF9Z34N phù hợp cho nguồn DC, điều khiển tải, mạch bảo vệ nguồn.

 Đặc điểm nổi bật

• MOSFET kênh P, thuận tiện cho mạch high-side

• Dòng dẫn lớn, tổn hao thấp

• Chuyển mạch nhanh, ổn định

• Dễ điều khiển bằng mạch logic qua transistor/opto

• Đóng gói TO-220AB, dễ gắn tản nhiệt

• Linh kiện phổ biến, dễ thay thế

Sơ đồ chân

 Thông số kỹ thuật

• Loại linh kiện: MOSFET kênh P

• Điện áp Drain-Source (VDS): –55 V

• Dòng Drain liên tục (ID): –19 A

• Điện áp Gate-Source (VGS): ±20 V

• RDS(on): ~0.1 Ω (tại VGS = –10 V)

• Công suất tiêu tán: ~75 W (có tản nhiệt)

• Tốc độ chuyển mạch: Nhanh

• Đóng gói: TO-220AB

• Nhiệt độ hoạt động: –55°C đến +175°C

Ứng dụng

• Công tắc nguồn phía cao (High-side switch)

• Mạch bảo vệ đảo cực

• Điều khiển tải DC: motor, đèn LED, relay

• Nguồn DC-DC, nguồn tuyến tính

• Mạch pin, sạc, UPS, thiết bị ô tô

Kích thước

Datasheet IRF9Z34N
