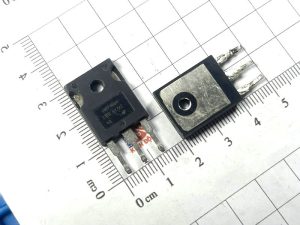

IRFP460A TO- 247 Mosfet kênh N (tháo máy)

1. Giới thiệu

IRFP460A là một N-channel MOSFET công suất cao, được thiết kế để hoạt động trong các ứng dụng yêu cầu khả năng chuyển mạch và kiểm soát công suất lớn. Nó có khả năng chịu điện áp cao và dòng điện lớn, đồng thời cung cấp hiệu suất chuyển mạch nhanh và độ bền lâu dài. MOSFET này rất thích hợp cho các mạch khuếch đại công suất, các ứng dụng chuyển mạch, điều khiển động cơ, và các hệ thống nguồn năng lượng.

2. Thông số kỹ thuật

• Loại transistor: N-channel MOSFET

• Điện áp cực drain-to-source (Vds): 500V

• Dòng cực drain (Id): 20A (ở nhiệt độ 25°C)

• Điện trở drain-to-source khi bật (Rds(on)): 0.27Ω (ở Vgs = 10V)

• Công suất tiêu tán (Ptot): 320W

• Điện áp gate threshold (Vgs(th)): 2.0V – 4.0V

• Dòng gate (Ig): 5nA (ở Vgs = 0V)

• Tần số chuyển mạch: Cao, phù hợp cho các ứng dụng yêu cầu chuyển mạch công suất lớn

• Thời gian chuyển mạch: Nhanh, lý tưởng cho các mạch PWM (Pulse Width Modulation)

3. Ứng dụng

IRFP460A được sử dụng trong nhiều ứng dụng công suất cao, bao gồm:

• Mạch khuếch đại công suất: Thích hợp cho các mạch khuếch đại âm thanh hoặc tín hiệu công suất lớn.

• Biến tần (Inverter): Dùng trong các mạch biến tần cho hệ thống năng lượng tái tạo hoặc trong các ứng dụng điện công nghiệp.

• Mạch chuyển mạch: Là lựa chọn lý tưởng cho các mạch chuyển mạch công suất, như trong bộ nguồn, bộ lưu điện (UPS), hoặc các mạch nguồn DC-DC.

• Điều khiển động cơ: Được sử dụng trong các mạch điều khiển động cơ điện, đặc biệt là các ứng dụng công suất cao.

• Mạch PWM: Thích hợp cho các mạch điều khiển PWM nhờ khả năng chuyển mạch nhanh và hiệu suất cao.

• Hệ thống năng lượng mặt trời: Được ứng dụng trong các bộ điều khiển sạc năng lượng mặt trời và mạch chỉnh lưu.

Sơ đồ chân của IRFP460A

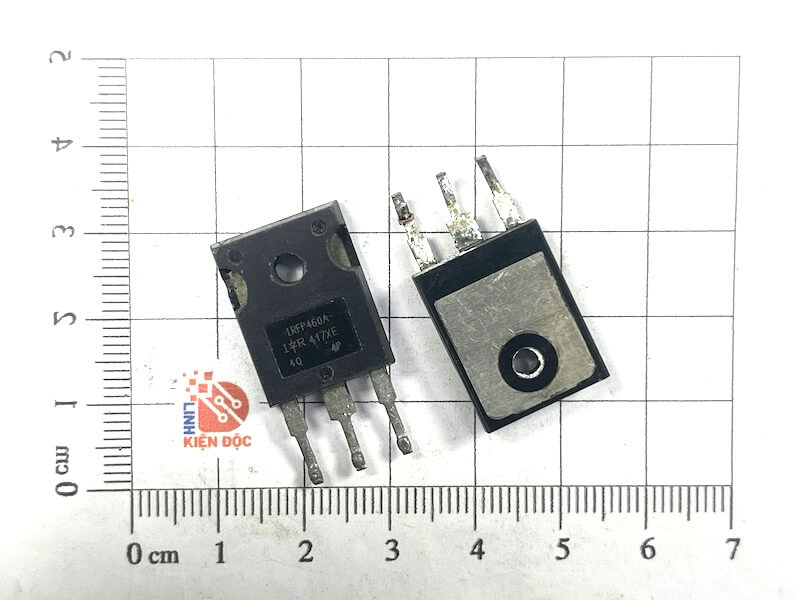

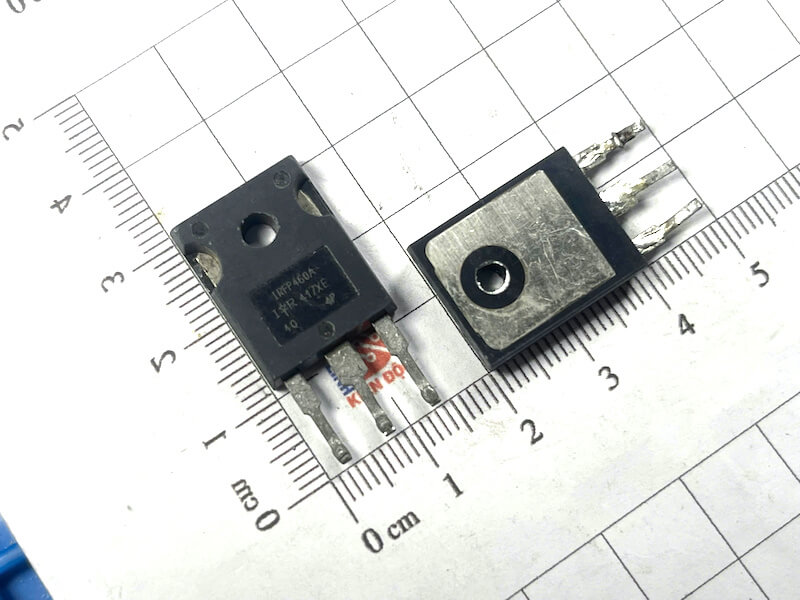

Kích thước của IRFP460A

Xem thêm các MOSFET khác tại đây

Datasheet của IRFP460A
