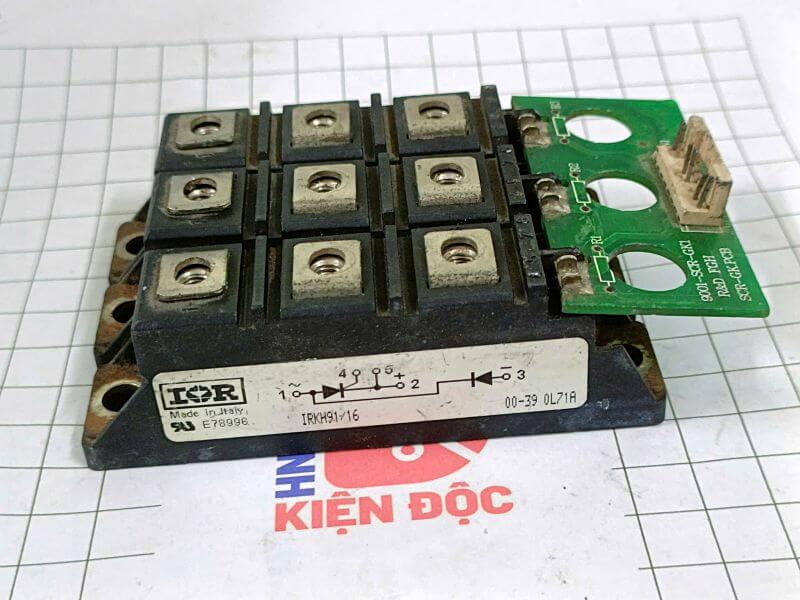

IRKH91/16 Module Thyristor+Diode 95A 1600V Tháo máy

Giới thiệu chung

IRKH91/16 là module bán dẫn công suất thuộc dòng IRK.91, giúp xử lý dòng và điện áp cao trong các ứng dụng công nghiệp như bộ chỉnh lưu, bộ sạc, mạch hàn và nguồn công suất cao. Module sử dụng dạng xoách “Add-A-Pak”, có đế đồng dẫn nhiệt tốt và khả năng cách ly điện áp cao.

Đặc điểm nổi bật

 • Cấu hình gồm 1 thyristor (SCR) và 1 diode hoặc các phần tử tương đương theo phiên bản.
 • Điện áp chịu đựng cao, có thể lên đến khoảng 1600 V trong dòng IRKH91-16
 • Dòng định mức trung bình (It(AV)) khoảng 95 A cho phiên bản IRKH91-16A.
 • Khả năng chịu dòng nhịp (surge) rất lớn — ví dụ > 1700 A trong một chu kỳ ngắn
 • Đế tản nhiệt lớn, dễ lắp lên heatsink, hỗ trợ cách ly và tản nhiệt hiệu quả.
 • Thân module phù hợp gắn bắt vít, thiết kế cho ứng dụng công nghiệp.

Cấu tạo

 • Phần chính là một SCR (thyristor) công suất và một diode hồi tiếp hoặc phần tử tương ứng.
 • Đế bằng đồng dày (copper baseplate) giúp truyền nhiệt nhanh ra tản nhiệt.
 • Vật liệu cách điện gồm nền cách điện Al₂O₃ hoặc tương đương lắp giữa chip và đế.
 • Chân kết nối dạng bắt vít và gắn cơ cấu gắn chắc chắn cho ứng dụng công nghiệp.
 • Khung module đảm bảo cách ly và chịu điều kiện môi trường khắc nghiệt.

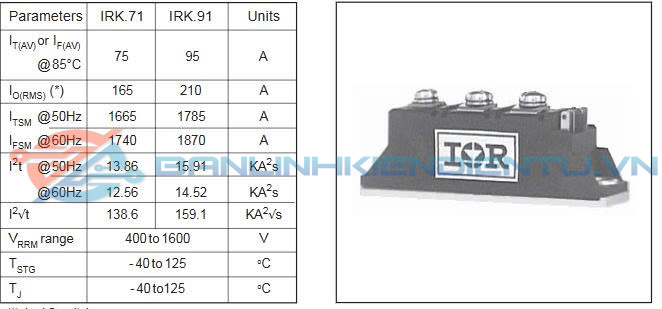

Thông số kĩ thuật

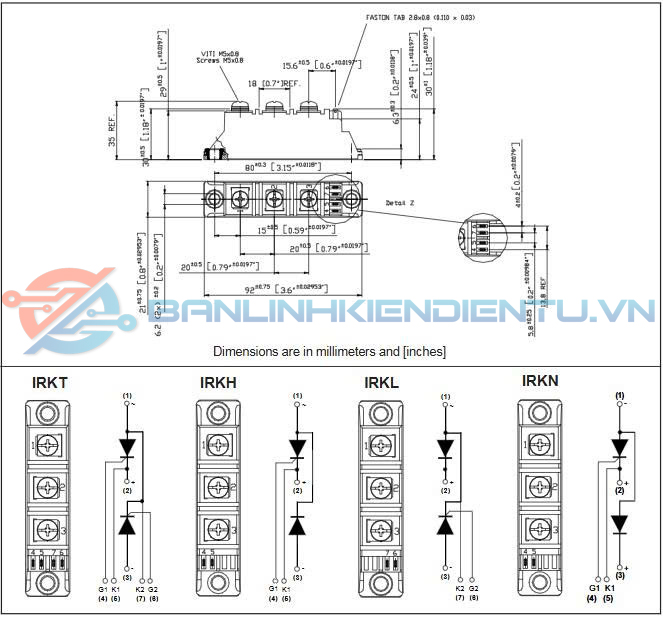

Kích thước

Ứng dụng

 • Bộ chỉnh lưu công nghiệp, bộ sạc ắc-quy lớn.
 • Thiết bị hàn, máy công cụ sử dụng SCR hoặc module diode + SCR.
 • Hệ thống nguồn công suất cao, UPS, biến tần lớn.
 • Ứng dụng điều khiển dòng lớn, điện áp cao trong sản xuất công nghiệp
