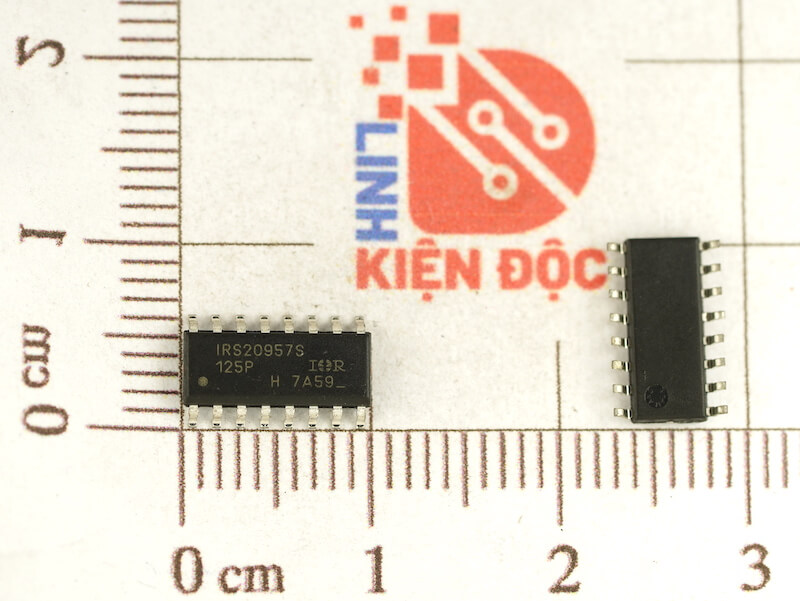

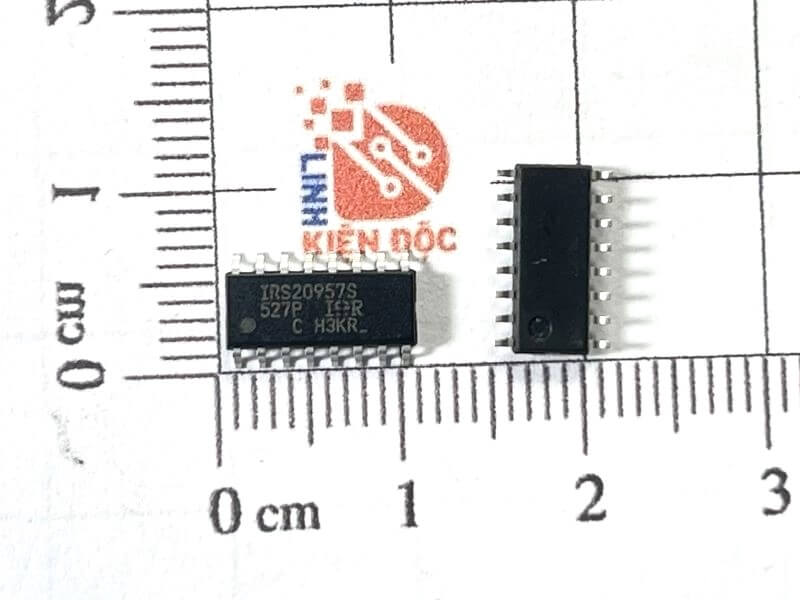

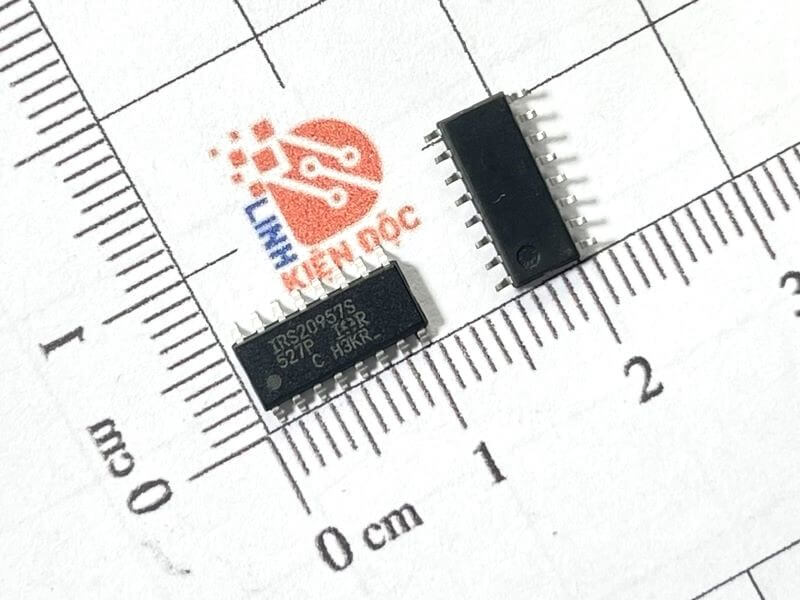

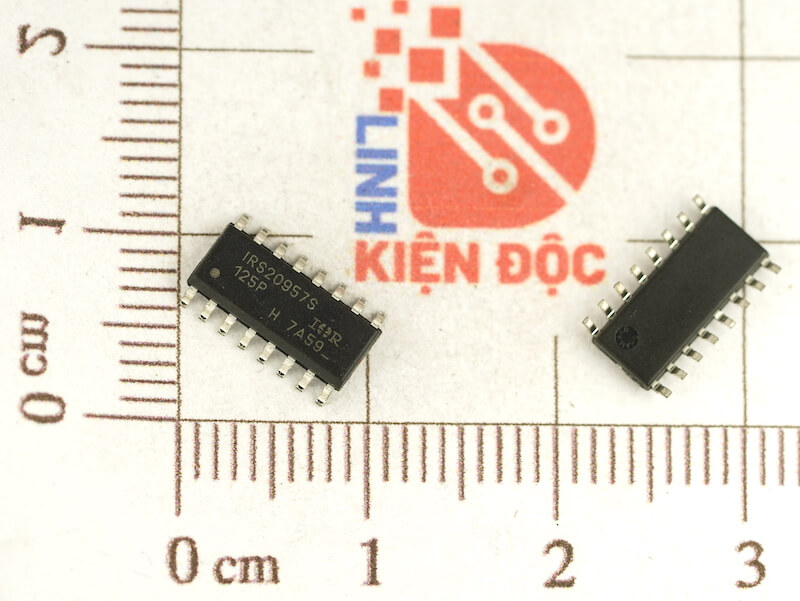

IRS20957S IC Điều khiển SOIC16

Giới thiệu về IRS20957S

IRS20957S là một IC điều khiển MOSFET công suất cao, được sản xuất bởi Infineon Technologies, và đặc biệt thích hợp cho các ứng dụng khuếch đại âm thanh Class D. Đây là một IC điều khiển có khả năng điều khiển các MOSFET công suất trong các mạch khuếch đại và chuyển mạch, với các tính năng bảo vệ và hiệu suất cao.

Đặc điểm nổi bật

1. Chuyên dụng cho khuếch đại Class D:
   • IRS20957S là một IC điều khiển Class D giúp tối ưu hóa hiệu suất của các bộ khuếch đại âm thanh. Nó giúp giảm thiểu tổn thất năng lượng, nâng cao hiệu suất khuếch đại và giảm nhiệt sinh ra trong mạch.
2. Tích hợp bảo vệ:
   • IC này tích hợp các tính năng bảo vệ như quá dòng, quá nhiệt, và bảo vệ ngắn mạch, giúp bảo vệ các MOSFET khỏi bị hỏng do quá tải hoặc nhiệt độ quá cao.
3. Điều khiển PWM (Pulse Width Modulation):
   • IRS20957S sử dụng tín hiệu điều khiển PWM để điều khiển các MOSFET, giúp điều chỉnh công suất đầu ra một cách chính xác. PWM giúp giảm độ méo tín hiệu và cải thiện chất lượng âm thanh trong ứng dụng khuếch đại âm thanh.
4. Điện áp hoạt động linh hoạt:
   • Nó có thể hoạt động với điện áp nguồn 12V đến 20V, phổ biến trong các mạch điện cung cấp năng lượng cho khuếch đại và các ứng dụng công suất.
5. Khả năng điều khiển MOSFET công suất cao:
   • IRS20957S có khả năng điều khiển MOSFET N-channel và P-channel công suất cao, giúp cung cấp năng lượng hiệu quả hơn trong các ứng dụng âm thanh và công nghiệp.
6. Chuyển mạch tốc độ cao:
   • IC này có khả năng chuyển mạch với tốc độ cao, giúp giảm thiểu các tổn thất năng lượng trong quá trình chuyển mạch, đặc biệt quan trọng trong các ứng dụng yêu cầu tốc độ cao như âm thanh hoặc điện tử công suất lớn.

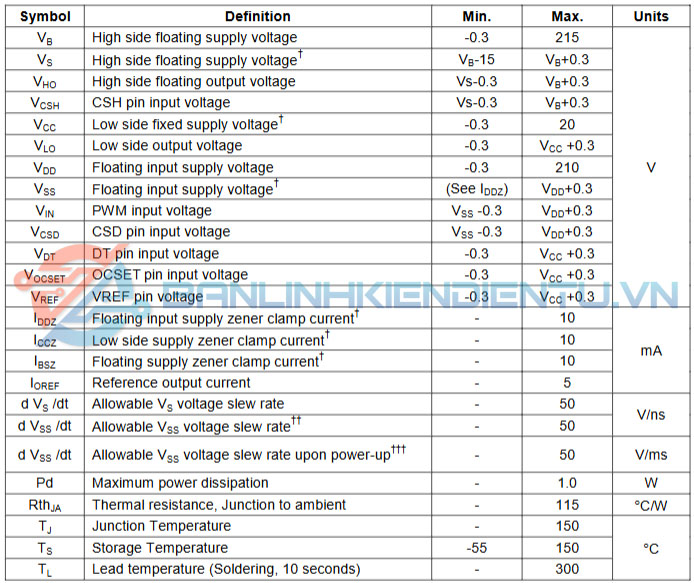

Thông số kỹ thuật IRS20957S

Ứng dụng

1. Bộ khuếch đại Class D (Class D Audio Amplifiers):
   • IRS20957S là sự lựa chọn lý tưởng cho các bộ khuếch đại Class D trong các hệ thống âm thanh, giúp khuếch đại âm thanh với hiệu suất cao và giảm tổn thất năng lượng.
2. Khuếch đại công suất (Power Amplifiers):
   • Được sử dụng trong các mạch khuếch đại công suất cho các ứng dụng âm thanh hoặc thiết bị điện tử công suất cao.
3. Hệ thống âm thanh di động (Portable Audio Systems):
   • Sử dụng trong các loa và hệ thống âm thanh di động, yêu cầu khuếch đại công suất cao nhưng với kích thước và hiệu suất nhỏ gọn.
4. Hệ thống điều khiển động cơ (Motor Control):
   • Có thể được sử dụng trong các mạch điều khiển động cơ cho các ứng dụng công nghiệp.
5. Ứng dụng trong các thiết bị điện tử tiêu dùng:
   • IRS20957S có thể được tích hợp vào các thiết bị điện tử tiêu dùng như TV, loa Bluetooth, hệ thống âm thanh gia đình, giúp nâng cao hiệu suất và chất lượng âm thanh.

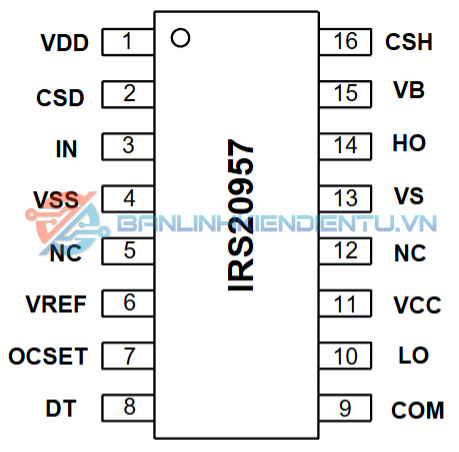

Sơ đồ chân IRS20957S

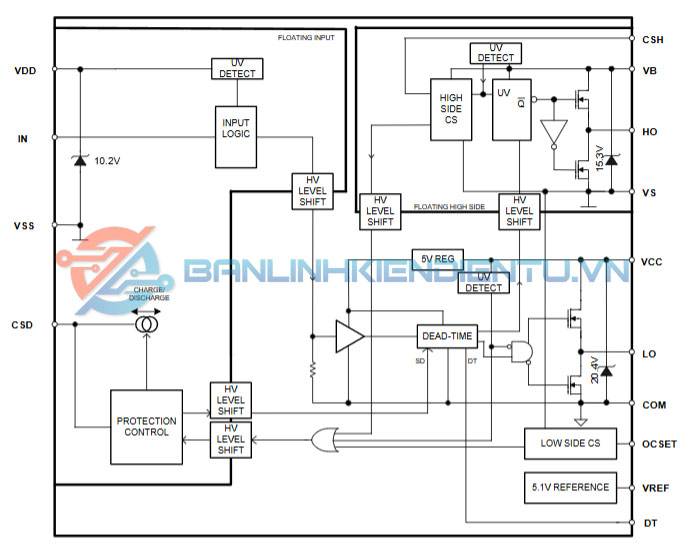

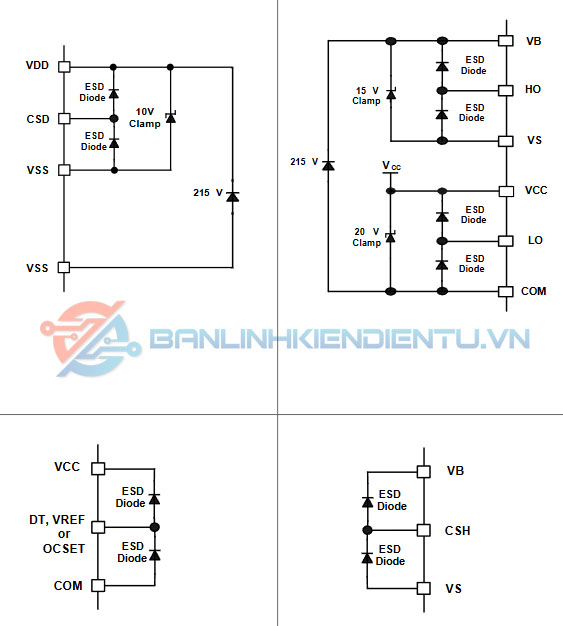

Sơ đồ tương đương IRS20957S

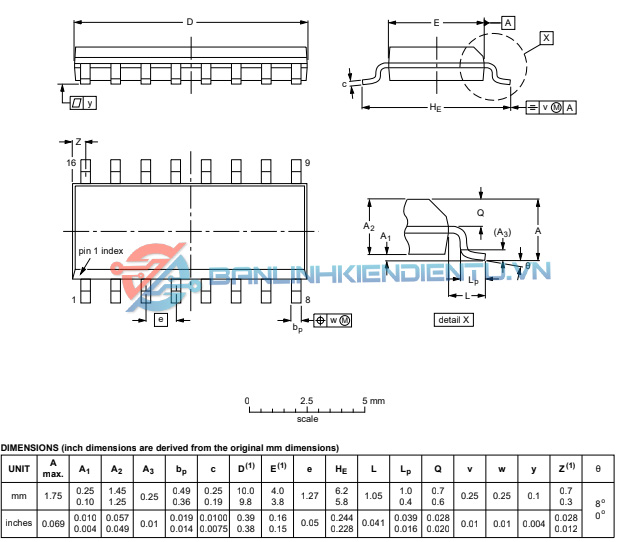

Kích thước IRS20957S

Xem thêm những sản phẩm IC khác tại đây

Datasheet IRS20957S
