IC điều khiển SOP-14 IRS21864S

banlinhkiendientu.com là đơn vị chuyên cung cấp IC IRS21864S với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu IRS21864S

IRS2186/IRS21864 là các trình điều khiển MOSFET và IGBT công suất cao, điện áp cao với khả năng độc lập kênh đầu ra tham chiếu phía cao và thấp. Công nghệ HVIC và CMOS miễn dịch chốt độc quyền cho phép xây dựng nguyên khối chắc chắn. Đầu vào logic tương thích với CMOS hoặc LSTTL tiêu chuẩn đầu ra, giảm xuống còn 3,3 V logic. Trình điều khiển đầu ra có giai đoạn đệm dòng xung cao được thiết kế để giảm thiểu dẫn truyền chéo của trình điều khiển. Kênh nổi có thể được sử dụng để điều khiển MOSFET công suất kênh N hoặc IGBT trong cấu hình phía cao hoạt động lên tới 600 V.

Đặc trưng IRS21864S

• Kênh nổi được thiết kế để vận hành bootstrap
• Hoạt động hoàn toàn ở mức +600 V
• Chịu được điện áp quá độ âm, dV/dt miễn dịch
• Phạm vi cung cấp ổ đĩa cổng từ 10 V đến 20 V
• Khóa điện áp thấp cho cả hai kênh
• Tương thích logic đầu vào 3,3 V và 5 V
• Độ trễ truyền phù hợp cho cả hai kênh • Logic và nguồn bù +/- 5V.
• Trình điều khiển cổng di/dt thấp hơn để chống ồn tốt hơn
• Khả năng dòng điện nguồn/sink đầu ra 4 A/4 A

Xem thêm: Các sản phẩm IC khác

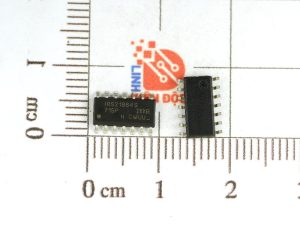

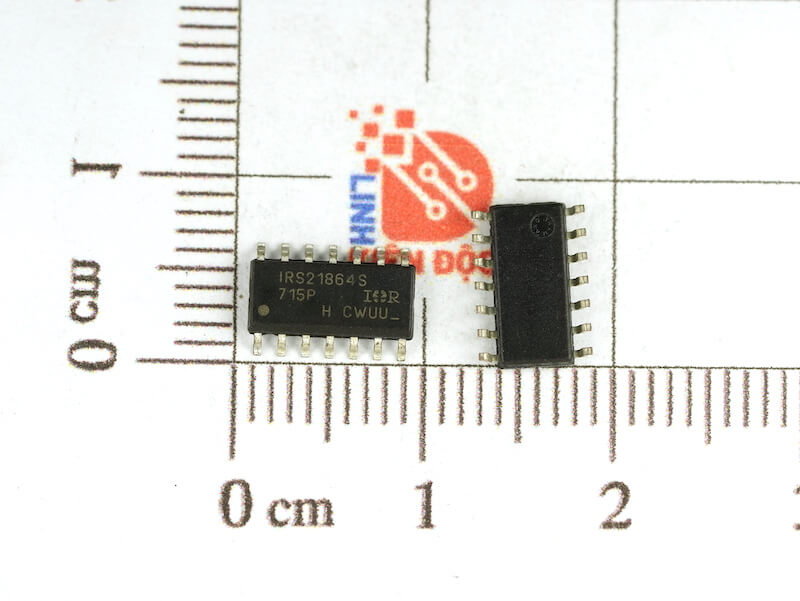

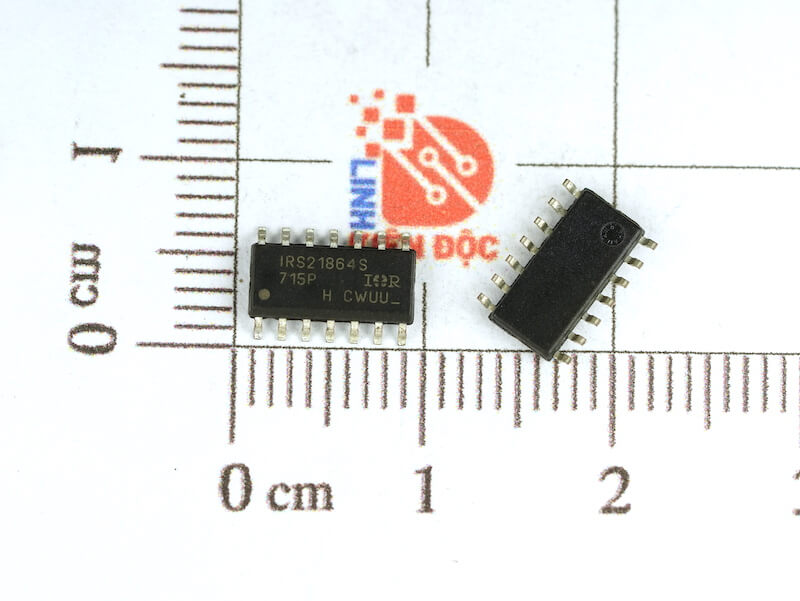

Hình ảnh thực tế IRS21864S

Sơ đầu chân IRS21864S

Thông số kỹ thuật của IC IRS21864S

Mạch ứng dụng của IC IRS21864S

Cấu tạo trong của IC IRS21864S

Kích thước của IC IRS21864S

Datasheet IRS21864S
