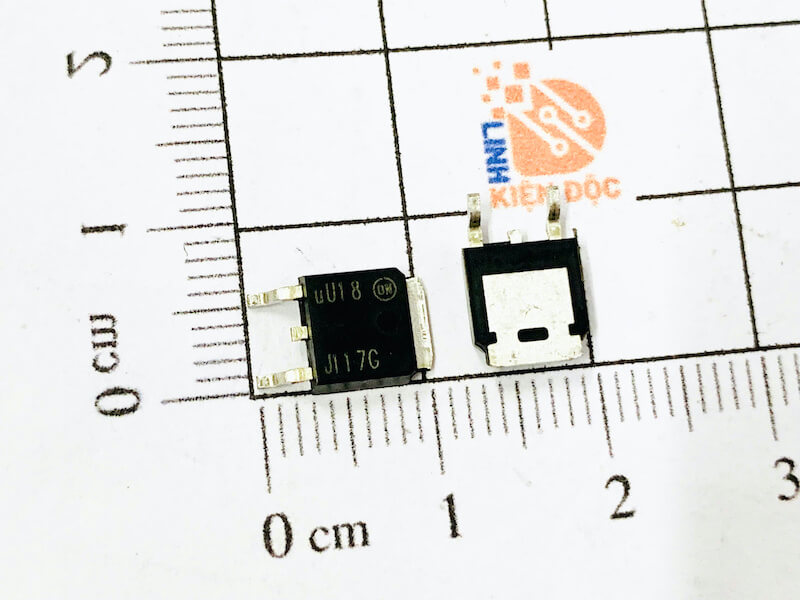

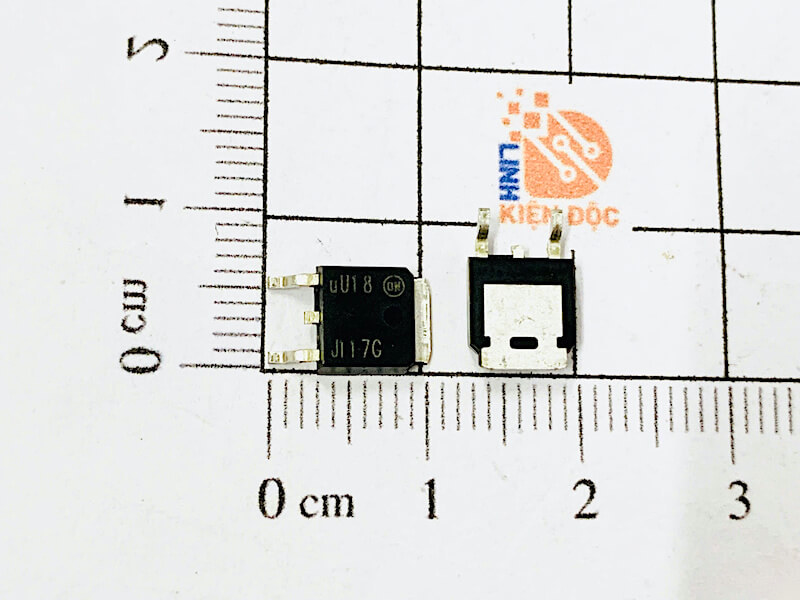

J117G Transistor công suất Darlington 2A/100V/20W TO252

J117G là transistor công suất dạng Darlington, được thiết kế cho các mạch điều khiển và khuếch đại công suất vừa. Với khả năng chịu dòng khoảng 2A, điện áp lên đến 100V và công suất tiêu tán tối đa khoảng 20W, J117G phù hợp với nhiều ứng dụng điện tử công suất, mạch điều khiển tải và các thiết bị điện tử công nghiệp.

Sản phẩm sử dụng kiểu đóng gói TO-252 (DPAK), có kích thước nhỏ gọn, thuận tiện cho việc lắp ráp trên PCB và các thiết kế yêu cầu tiết kiệm diện tích.

J117G là gì?

J117G transistor là linh kiện bán dẫn công suất thuộc nhóm Darlington transistor. Cấu trúc Darlington gồm hai transistor được ghép với nhau để tạo ra hệ số khuếch đại dòng lớn hơn so với một transistor đơn.

Nhờ đặc tính này, J117G có thể được điều khiển bằng dòng kích tương đối nhỏ nhưng vẫn có khả năng đóng cắt hoặc điều khiển tải với dòng điện lớn hơn.

Với dạng vỏ TO-252, J117G có ưu điểm về khả năng tản nhiệt và kích thước nhỏ, phù hợp với các mạch điện tử hiện đại.

Chức năng của transistor J117G

J117G có thể đảm nhiệm nhiều chức năng trong mạch điện tử, trong đó phổ biến gồm:

• Đóng cắt tải công suất: sử dụng tín hiệu điều khiển nhỏ để đóng hoặc ngắt các tải có dòng điện lớn hơn.

• Khuếch đại dòng điện: đặc tính Darlington giúp tăng hệ số khuếch đại dòng, phù hợp với các tầng điều khiển công suất.

• Điều khiển relay: có thể sử dụng trong mạch điều khiển relay, contactor hoặc các tải tương tự khi đáp ứng đúng giới hạn điện áp và dòng điện.

• Điều khiển động cơ DC: hỗ trợ đóng cắt hoặc điều khiển các động cơ DC công suất phù hợp.

• Điều khiển tải điện tử: có thể dùng để điều khiển đèn, cuộn dây, van điện từ và một số tải DC khác.

Thông số kỹ thuật J117G

Lưu ý: Các thông số trên nên được đối chiếu với datasheet của đúng nhà sản xuất và phiên bản J117G trước khi thiết kế mạch hoặc thay thế linh kiện, đặc biệt đối với chân linh kiện, điện áp bão hòa, dòng kích và điều kiện tản nhiệt.

Sơ đồ chân J117G

Ứng dụng của J117G Darlington

1. Mạch điều khiển relay

J117G có thể được sử dụng làm tầng công suất để điều khiển relay từ các tín hiệu có dòng nhỏ như tín hiệu từ vi điều khiển hoặc mạch logic.

Khi tín hiệu điều khiển được đưa vào chân base, transistor có thể dẫn dòng qua cuộn relay. Khi tín hiệu được ngắt, transistor ngừng dẫn và relay trở về trạng thái ban đầu.

Khi sử dụng với relay hoặc tải cảm, cần bố trí diode chống sức điện động ngược phù hợp để bảo vệ transistor.

2. Điều khiển động cơ DC

Trong các mạch điều khiển động cơ DC công suất nhỏ và vừa, J117G có thể đóng vai trò transistor công suất để đóng/ngắt nguồn cho động cơ.

Tuy nhiên, cần kiểm tra dòng khởi động của động cơ vì dòng khởi động có thể cao hơn đáng kể so với dòng hoạt động bình thường.

3. Điều khiển đèn LED và tải DC

J117G có thể được sử dụng trong các mạch điều khiển đèn LED công suất, đèn báo hoặc những tải DC khác nằm trong giới hạn điện áp, dòng điện và công suất của linh kiện.

4. Mạch khuếch đại công suất

Nhờ cấu trúc Darlington với hệ số khuếch đại dòng cao, J117G có thể được sử dụng trong một số tầng khuếch đại hoặc tầng đệm công suất, tùy thuộc vào thiết kế cụ thể của mạch.

5. Mạch điều khiển công nghiệp

Với dạng vỏ TO-252 nhỏ gọn và khả năng chịu công suất tương đối cao, J117G có thể được sử dụng trong các module điều khiển, thiết bị tự động hóa và mạch giao tiếp với tải công suất.

Ưu điểm của transistor J117G

Một số đặc điểm đáng chú ý của J117G gồm:

• Cấu trúc Darlington cho hệ số khuếch đại dòng cao.

• Dòng tải lên đến 2A theo thông số nêu trên.

• Điện áp chịu đựng lên đến 100V.

• Công suất tiêu tán khoảng 20W, tùy điều kiện tản nhiệt.

• Vỏ TO-252/DPAK nhỏ gọn, dễ tích hợp trên PCB.

• Phù hợp với nhiều mạch điều khiển và đóng cắt tải DC.

Lưu ý khi sử dụng J117G

Khi thiết kế mạch sử dụng J117G, không nên chỉ dựa vào thông số dòng 2A và công suất 20W. Khả năng làm việc thực tế còn phụ thuộc vào nhiệt độ môi trường, điện áp trên transistor, dòng tải và khả năng tản nhiệt của PCB.

Đặc biệt, với transistor Darlington, điện áp bão hòa VCE(sat) thường cần được quan tâm khi sử dụng cho mạch đóng cắt. Điện áp này càng lớn thì công suất nhiệt trên transistor càng cao:

P ≈ VCE × IC

Do đó, khi transistor hoạt động với dòng lớn, cần tính toán diện tích đồng PCB, đường tản nhiệt và điều kiện làm mát phù hợp.

Xem thêm: Nhiều sản phẩm Transistor khác tại đây

Datasheet J117G
