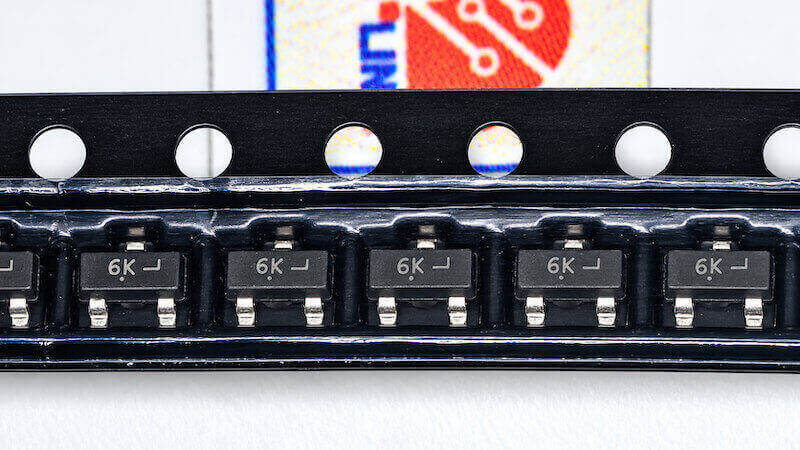

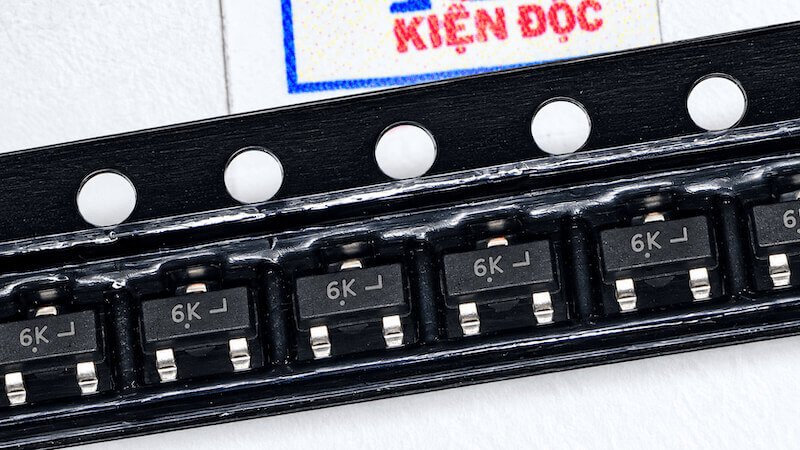

JFET Switching Transistor MMBF4392LT1G ký hiệu 6K SOT23

1. Giới thiệu JFET MMBF4392LT1G ký hiệu 6K

MMBF4392LT1G là transistor hiệu ứng trường loại JFET kênh N (N-Channel JFET), được thiết kế chủ yếu cho các ứng dụng chuyển mạch tín hiệu, chuyển mạch analog và điều khiển tín hiệu điện tử. Linh kiện có ký hiệu trên thân 6K, sử dụng kiểu đóng gói SOT23 3 chân nhỏ gọn, phù hợp với các bo mạch điện tử có mật độ linh kiện cao.

Khác với transistor BJT được điều khiển chủ yếu bằng dòng điện, JFET được điều khiển bằng điện áp tại cực Gate và có trở kháng đầu vào cao. Đặc tính này giúp MMBF4392LT1G phù hợp với những mạch tín hiệu cần hạn chế ảnh hưởng đến nguồn tín hiệu đầu vào.

MMBF4392LT1G thường được sử dụng trong các mạch chuyển mạch analog, mạch lấy mẫu và giữ tín hiệu, mạch điều khiển tín hiệu cũng như nhiều thiết bị đo lường và xử lý tín hiệu.

2. Đặc điểm của MMBF4392LT1G

Một số đặc điểm đáng chú ý của MMBF4392LT1G gồm:

• Mã linh kiện: MMBF4392LT1G.
• Ký hiệu trên thân: 6K.
• Loại transistor: JFET.
• Cấu trúc: N-Channel – kênh N.
• Chuyên dùng cho chức năng chuyển mạch.
• Kiểu đóng gói: SOT23.
• Số chân: 3 chân.
• Kiểu lắp đặt: SMD/SMT.
• Điện áp Drain–Gate tối đa khoảng 40V.
• Trở kháng đầu vào cao.
• Dòng Gate rất nhỏ.
• Phù hợp với tín hiệu analog.
• Có thể sử dụng làm công tắc bán dẫn.
• Kích thước nhỏ, tiết kiệm diện tích PCB.

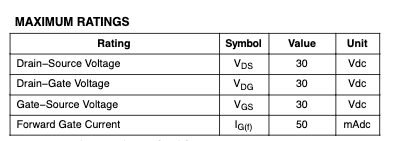

3. Thông số kỹ thuật MMBF4392LT1G

Các thông số như IDSS, điện áp ngắt Gate–Source và điện trở khi dẫn có thể có dung sai tương đối lớn đối với JFET. Khi thiết kế mạch cần kiểm tra theo datasheet và điều kiện làm việc thực tế.

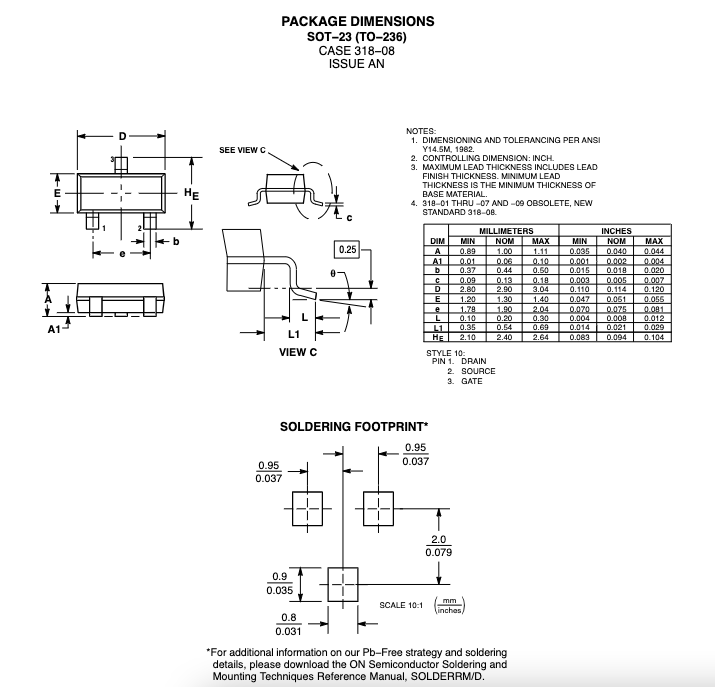

4. Kích thước và cấu tạo của JFET MMBF4392LT1G

MMBF4392LT1G là JFET kênh N có ba cực chính:

Gate (G – cực cổng): có nhiệm vụ điều khiển độ dẫn của kênh bán dẫn. Dòng chạy qua Gate rất nhỏ nên JFET có trở kháng đầu vào cao.

Source (S – cực nguồn): là một đầu của kênh dẫn điện.

Drain (D – cực máng): là đầu còn lại của kênh dẫn và tạo đường dòng điện qua linh kiện.

Giữa Drain và Source tồn tại một kênh bán dẫn loại N. Điện áp đặt vào Gate làm thay đổi vùng nghèo của tiếp giáp, từ đó kiểm soát độ rộng kênh dẫn và dòng điện chạy giữa Drain và Source.

5. Nguyên lý hoạt động của MMBF4392LT1G

MMBF4392LT1G thuộc nhóm JFET depletion-mode. Điều này có nghĩa là khi điện áp Gate–Source bằng 0V, linh kiện có thể ở trạng thái dẫn.

Khi điện áp Gate được điều chỉnh theo chiều phân cực ngược so với Source, vùng nghèo bên trong JFET mở rộng và làm kênh dẫn hẹp lại. Khi điện áp Gate đạt tới một mức nhất định, dòng Drain giảm mạnh và JFET chuyển sang trạng thái ngắt.

Đặc tính này khác với nhiều MOSFET enhancement-mode thông dụng vốn thường ở trạng thái tắt khi VGS bằng 0V.

6. Chức năng của MMBF4392LT1G

Chức năng chính của MMBF4392LT1G là hoạt động như một công tắc điện tử cho tín hiệu, đặc biệt là các tín hiệu analog.

Khi JFET ở trạng thái dẫn, tín hiệu có thể truyền qua đường Drain–Source với điện trở tương đối thấp. Khi JFET được điều khiển sang trạng thái ngắt, đường truyền tín hiệu bị cách ly với điện trở ở trạng thái tắt rất cao.

Nhờ đặc tính này, MMBF4392LT1G có thể được sử dụng để lựa chọn, đóng/ngắt hoặc định tuyến các đường tín hiệu trong mạch điện tử.

7. Công dụng của MMBF4392LT1G

Chuyển mạch tín hiệu analog

MMBF4392LT1G phù hợp với các mạch cần đóng/ngắt tín hiệu analog. JFET có thể điều khiển đường truyền tín hiệu mà không cần dòng điều khiển Gate lớn.

Mạch lấy mẫu và giữ

Trong các mạch Sample and Hold, JFET có thể đóng vai trò công tắc để kết nối hoặc cách ly tín hiệu với tụ lưu trữ.

Mạch chuyển đổi tín hiệu

MMBF4392LT1G có thể được sử dụng trong các mạng chuyển đổi và định tuyến tín hiệu, nơi cần lựa chọn một đường tín hiệu theo tín hiệu điều khiển.

Thiết bị đo lường

Trở kháng đầu vào cao của JFET là một lợi thế trong các thiết bị đo và mạch xử lý tín hiệu có trở kháng nguồn cao.

Mạch audio

JFET chuyển mạch có thể xuất hiện trong các mạch âm thanh để đóng/ngắt, mute hoặc định tuyến tín hiệu analog khi cấu hình mạch phù hợp.

8. Ưu điểm của JFET MMBF4392LT1G

Một trong những ưu điểm quan trọng của MMBF4392LT1G là trở kháng đầu vào cao. Gate của JFET được phân cực ngược trong điều kiện hoạt động thông thường nên dòng điều khiển rất nhỏ.

Linh kiện cũng phù hợp cho việc chuyển mạch tín hiệu analog nhờ khả năng tạo đường dẫn Drain–Source khi bật và cách ly tín hiệu khi tắt.

Package SOT23 nhỏ gọn giúp MMBF4392LT1G dễ dàng được tích hợp vào các bo mạch có kích thước nhỏ và mật độ linh kiện cao.

9. Kiểu chân SOT23 của MMBF4392LT1G

MMBF4392LT1G sử dụng package SOT23 3 chân, một kiểu vỏ linh kiện SMD rất phổ biến.

Package này có các ưu điểm như:

• Kích thước nhỏ.
• Trọng lượng thấp.
• Tiết kiệm diện tích PCB.
• Phù hợp với bo mạch mật độ cao.
• Thích hợp với dây chuyền SMT.
• Dễ bố trí gần các tầng xử lý tín hiệu.

Khi thay thế MMBF4392LT1G cần kiểm tra chính xác vị trí Gate, Source và Drain. Không nên cho rằng mọi JFET hoặc transistor SOT23 đều có sơ đồ chân giống nhau.

10. JFET MMBF4392LT1G khác transistor BJT như thế nào?

MMBF4392LT1G là JFET nên có nguyên lý điều khiển khác transistor BJT.

BJT sử dụng dòng điện tại Base để điều khiển dòng Collector, trong khi JFET chủ yếu sử dụng điện áp Gate–Source để điều khiển dòng Drain. Do dòng Gate của JFET rất nhỏ nên trở kháng đầu vào thường cao hơn đáng kể so với transistor BJT.

Ngoài ra, MMBF4392LT1G là linh kiện depletion-mode nên có thể dẫn khi điện áp Gate–Source bằng 0V. Đây là điểm cần đặc biệt lưu ý khi kiểm tra hoặc lựa chọn linh kiện thay thế.

11. Ứng dụng của MMBF4392LT1G

JFET Switching Transistor MMBF4392LT1G được sử dụng trong:

• Mạch chuyển mạch analog.
• Mạch chuyển mạch tín hiệu.
• Mạch Sample and Hold.
• Mạch định tuyến tín hiệu.
• Mạch chọn kênh.
• Mạch mute âm thanh.
• Mạch xử lý tín hiệu analog.
• Mạch điều khiển tín hiệu.
• Thiết bị đo lường.
• Thiết bị âm thanh.
• Thiết bị truyền thông.
• Bo điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Sửa chữa và thay thế linh kiện SMD trên PCB.

12. Lưu ý khi thay thế MMBF4392LT1G ký hiệu 6K

Khi thay thế MMBF4392LT1G, không nên lựa chọn transistor chỉ dựa vào hình dạng SOT23. Linh kiện thay thế phải là JFET kênh N có đặc tính điện phù hợp với mạch.

Các thông số quan trọng cần kiểm tra gồm điện áp Drain–Gate, IDSS, VGS(off), điện trở khi dẫn, dòng Drain, công suất tiêu tán và sơ đồ chân Gate–Source–Drain.

Đặc biệt, không nên thay trực tiếp MMBF4392LT1G bằng một MOSFET N-Channel thông thường chỉ vì cả hai đều là transistor hiệu ứng trường. JFET và MOSFET có cấu trúc, cách điều khiển và đặc tính hoạt động khác nhau.

Ký hiệu 6K cũng cần được kết hợp với package SOT23, vị trí trên PCB và sơ đồ mạch để xác định chính xác linh kiện.

13. Tổng kết

MMBF4392LT1G ký hiệu 6K là JFET Switching Transistor kênh N, sử dụng package SOT23 3 chân, được thiết kế chủ yếu cho các ứng dụng chuyển mạch và xử lý tín hiệu.

Với đặc tính trở kháng đầu vào cao, dòng Gate nhỏ, khả năng chuyển mạch tín hiệu analog và kích thước SMD nhỏ gọn, MMBF4392LT1G phù hợp với các ứng dụng như analog switch, Sample and Hold, mạch chọn kênh, mạch âm thanh, thiết bị đo lường và các mạch xử lý tín hiệu điện tử.
