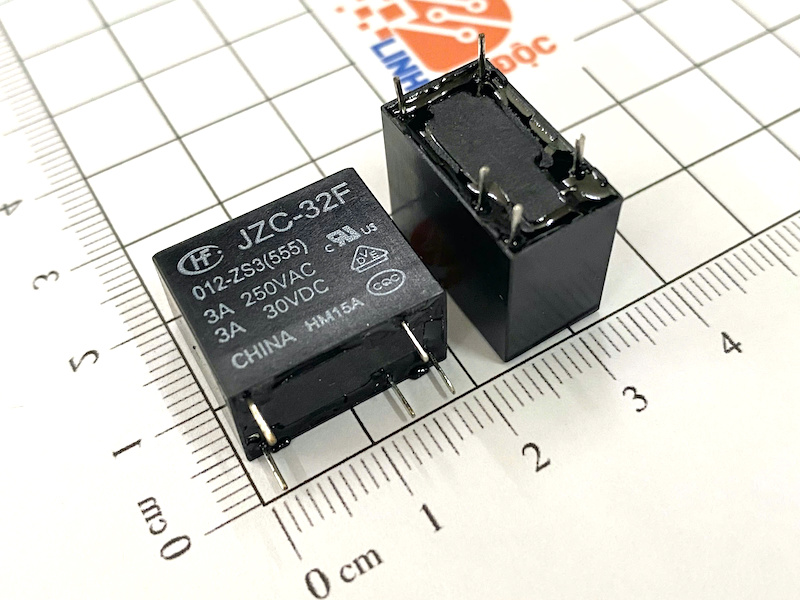

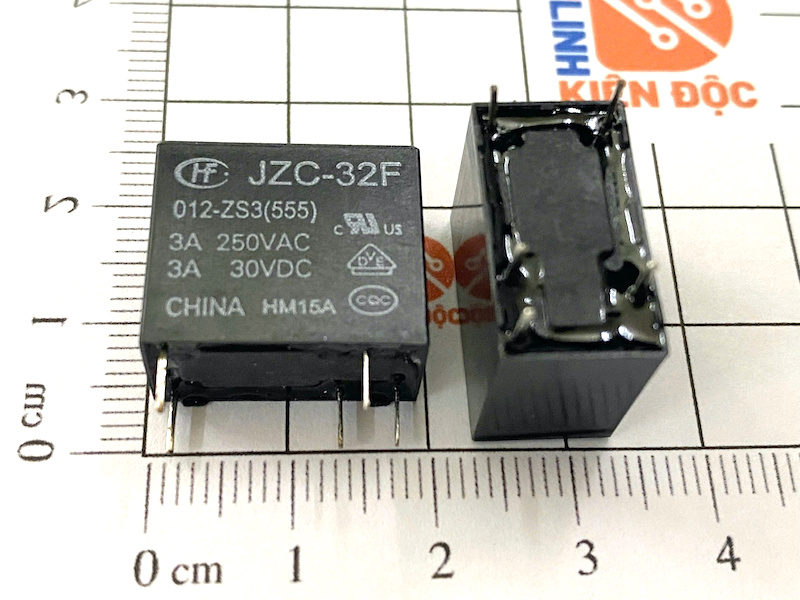

JZC-32F 012-ZS3 Rơ le 12V 10A 5 chân

JZC-32F 012-ZS3 là dòng rơ le điện từ 5 chân sử dụng cuộn hút 12VDC, thường được ứng dụng trong các mạch điều khiển điện, mạch tự động hóa, thiết bị điện tử và hệ thống đóng ngắt tải. Với thiết kế nhỏ gọn, khả năng chuyển mạch linh hoạt và cấu hình tiếp điểm COM/NO/NC, rơ le JZC-32F 012-ZS3 là lựa chọn phù hợp cho nhiều mạch điều khiển cần cách ly giữa mạch điều khiển và mạch tải.

Thông số rơ le JZC-32F 012-ZS3

Thông số	Chi tiết
Model	JZC-32F 012-ZS3
Loại linh kiện	Rơ le điện từ
Điện áp cuộn hút	12VDC
Số chân	5 chân
Cấu hình tiếp điểm	1C / SPDT
Tiếp điểm	COM – NO – NC
Dòng chuyển mạch	Tối đa khoảng 10A tùy điều kiện tải
Công suất cuộn dây	Khoảng 450mW
Dạng lắp đặt	Cắm PCB
Ứng dụng	Điều khiển và đóng ngắt tải điện

Cấu tạo và nguyên lý hoạt động

Rơ le JZC-32F 012-ZS3 12V gồm một cuộn dây điện từ và hệ thống tiếp điểm cơ khí. Khi cấp điện áp 12VDC vào cuộn dây, từ trường được tạo ra và tác động lên cơ cấu chuyển mạch bên trong rơ le.

Ở trạng thái chưa cấp điện, tiếp điểm COM được nối với NC. Khi cấp 12VDC vào cuộn hút, tiếp điểm chuyển sang trạng thái COM nối với NO.

Nhờ nguyên lý này, JZC-32F 012-ZS3 có thể sử dụng một tín hiệu điện áp thấp để điều khiển đóng/ngắt một mạch tải khác.

Chức năng của 5 chân

Rơ le JZC-32F 012-ZS3 có tổng cộng 5 chân, bao gồm 2 chân cuộn hút và 3 chân tiếp điểm.

• 2 chân cuộn hút: cấp nguồn 12VDC để kích hoạt rơ le.
• COM: chân tiếp điểm chung.
• NO (Normally Open): tiếp điểm thường hở, chỉ nối với COM khi rơ le được kích hoạt.
• NC (Normally Closed): tiếp điểm thường đóng, nối với COM khi rơ le chưa được kích hoạt.

Cách bố trí chân thực tế cần đối chiếu theo datasheet hoặc kiểm tra bằng đồng hồ đo trước khi lắp vào mạch.

Ưu điểm của JZC-32F 012-ZS3

Thiết kế nhỏ gọn

Kích thước nhỏ giúp rơ le dễ dàng bố trí trên PCB và các mạch điều khiển có không gian hạn chế.

Cuộn hút 12VDC phổ biến

Điện áp cuộn hút 12VDC phù hợp với nhiều hệ thống điều khiển, nguồn DC, mạch điện tử và thiết bị sử dụng nguồn 12V.

Tiếp điểm chuyển mạch linh hoạt

Cấu hình SPDT/1C cho phép lựa chọn giữa hai nhánh NO và NC. Người thiết kế có thể sử dụng rơ le cho cả chức năng đóng tải khi kích hoạt hoặc ngắt/chuyển mạch tùy theo yêu cầu.

Cách ly mạch điều khiển và mạch tải

Rơ le điện từ giúp mạch điều khiển kích hoạt tải thông qua tiếp điểm cơ khí, hạn chế việc đưa trực tiếp dòng tải lớn qua mạch điều khiển.

Ứng dụng của rơ le JZC-32F 012-ZS3

Rơ le 12V 5 chân JZC-32F 012-ZS3 có thể được sử dụng trong nhiều thiết bị và hệ thống như:

• Mạch điều khiển thiết bị điện 12V.
• Mạch Arduino, vi điều khiển và hệ thống tự động hóa.
• Mạch đóng/ngắt nguồn.
• Hệ thống điều khiển đèn, quạt và động cơ nhỏ.
• Thiết bị điện tử và thiết bị gia dụng.
• Mạch điều khiển ô tô, xe máy và các thiết bị sử dụng nguồn 12V.
• Tủ điện và hệ thống điều khiển công nghiệp quy mô nhỏ.

Lưu ý khi sử dụng

Khi sử dụng JZC-32F 012-ZS3, cần lựa chọn tải phù hợp với định mức của tiếp điểm. Thông số 10A không nên được hiểu là rơ le luôn có thể đóng cắt liên tục mọi loại tải ở mức 10A. Tải DC, tải cảm, động cơ hoặc tải có dòng khởi động cao có thể tạo ra hồ quang và làm giảm tuổi thọ tiếp điểm.

Với tải cảm như motor, cuộn dây hoặc van điện từ, nên cân nhắc sử dụng mạch dập xung phù hợp. Đồng thời cần xác định chính xác chân COM, NO, NC và hai chân cuộn hút trước khi đấu nối.

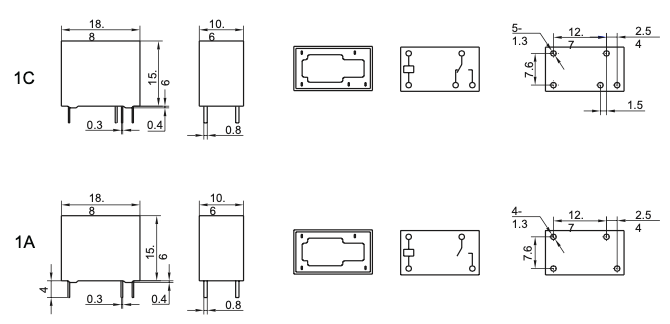

Kích thước JZC-32F 012-ZS3
