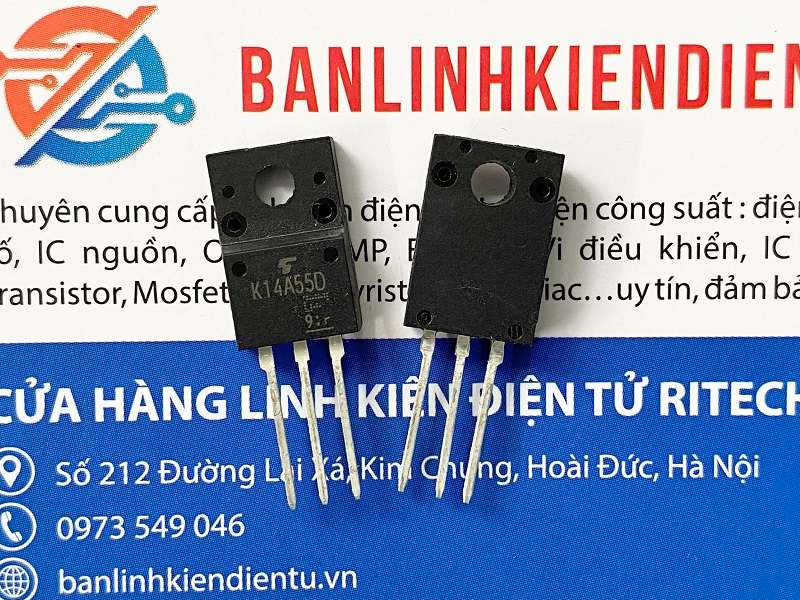

K14A55D TK14A55D Mosfet kênh N 14A 550V TO220 chính hãng

Giới thiệu về K14A55D

K14A55D là một loại transistor MOSFET N-channel công suất cao, được sản xuất bởi Korean Semiconductor (KSI). MOSFET này được thiết kế đặc biệt cho các ứng dụng chuyển mạch công suất lớn, hiệu suất cao và yêu cầu khả năng chịu điện áp và dòng điện lớn. Nó thường được sử dụng trong các bộ nguồn chuyển mạch, inverter, và nhiều ứng dụng công nghiệp khác.

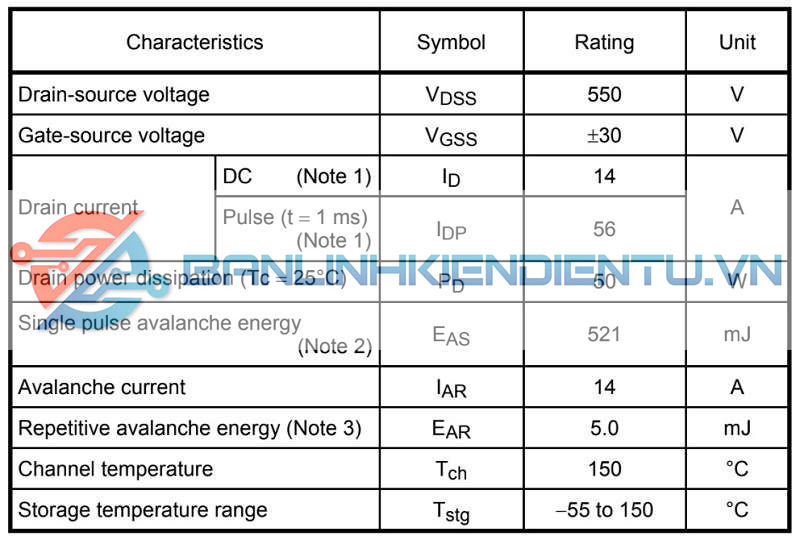

Thông số kỹ thuật của K14A55D

1. Loại transistor: N-channel MOSFET

2. Điện áp làm việc (Vds): 55V

   • Đây là điện áp tối đa mà transistor có thể chịu được khi hoạt động mà không bị hư hại.

3. Dòng điện tối đa (Id): 14A

   • Đây là dòng điện tối đa mà transistor có thể truyền tải.

4. Rds(on): 0.05 Ω (max)

   • Đây là trở kháng khi transistor đang bật (ON), càng thấp càng tốt vì nó sẽ giảm thiểu tổn thất công suất trong quá trình hoạt động.

5. Tần số chuyển mạch (fT): 100MHz (typ)

   • Đây là tần số cao nhất mà transistor có thể chuyển mạch hiệu quả.

6. Công suất tiêu thụ (Ptot): 150W

   • Tổng công suất mà transistor có thể tiêu thụ khi hoạt động.

7. Nhiệt độ hoạt động: -55°C đến +150°C

   • Phạm vi nhiệt độ mà transistor có thể hoạt động hiệu quả.

Ứng dụng của K14A55D

1. Chuyển mạch điện tử công suất cao:
   K14A55D được sử dụng trong các mạch điện tử chuyển mạch công suất cao, như trong các bộ nguồn chuyển mạch, inverter (biến tần), và các bộ nguồn DC-DC.

2. Điều khiển động cơ:
   Với khả năng chịu dòng điện và điện áp lớn, transistor K14A55D có thể được sử dụng trong các hệ thống điều khiển động cơ, đặc biệt là động cơ điện xoay chiều (AC) hoặc động cơ một chiều (DC).

3. Thiết bị điện gia dụng:
   K14A55D có thể được sử dụng trong các thiết bị điện gia dụng yêu cầu sự ổn định và khả năng chịu tải cao, như trong máy lạnh, máy giặt, hoặc các thiết bị sử dụng nguồn điện một chiều hoặc xoay chiều.

4. Hệ thống năng lượng tái tạo (Solar inverters):
   Với điện áp tối đa lên đến 55V, K14A55D có thể được sử dụng trong các ứng dụng năng lượng tái tạo, chẳng hạn như biến tần cho các hệ thống điện mặt trời (solar inverters).

5. Các ứng dụng công nghiệp khác:
   K14A55D cũng phù hợp cho các ứng dụng công nghiệp yêu cầu khả năng chịu tải cao và hiệu suất ổn định trong môi trường làm việc khắc nghiệt.

Ưu điểm nổi bật

• Khả năng chịu điện áp và dòng điện cao: K14A55D có thể hoạt động ở điện áp lên đến 55V và dòng điện 14A, phù hợp cho các ứng dụng công suất vừa và lớn.

• Hiệu suất cao: Với chỉ số Rds(on) thấp, nó giúp giảm thiểu tổn thất công suất trong quá trình chuyển mạch, từ đó cải thiện hiệu suất tổng thể của hệ thống.

• Khả năng hoạt động ổn định ở nhiệt độ cao: Phạm vi nhiệt độ hoạt động rộng giúp transistor hoạt động hiệu quả trong các môi trường công nghiệp và khắc nghiệt.

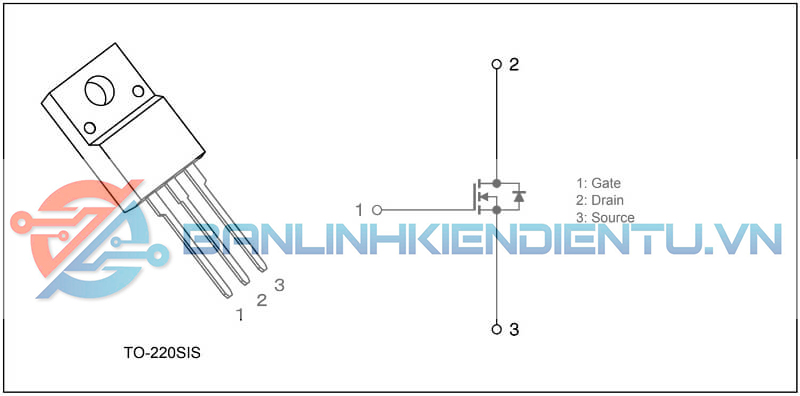

Sơ đồ chân của K14A55D

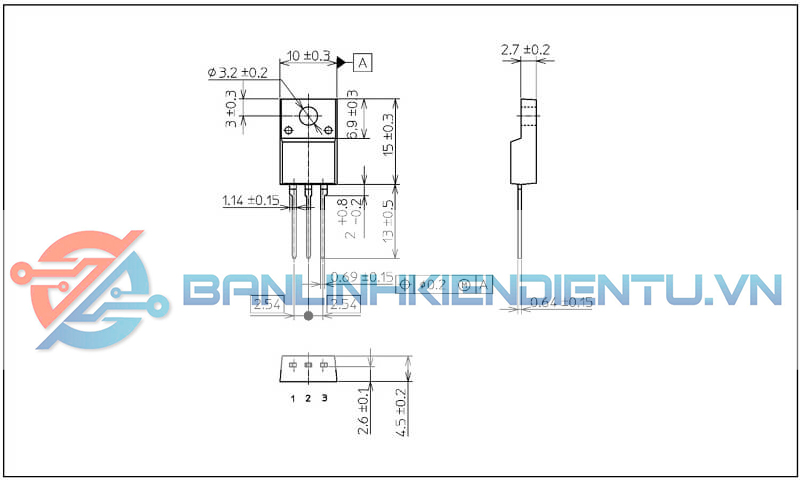

Kích thước của K14A55D

Xem thêm các MOSFET khác tại đây

Datasheet của K14A55D
