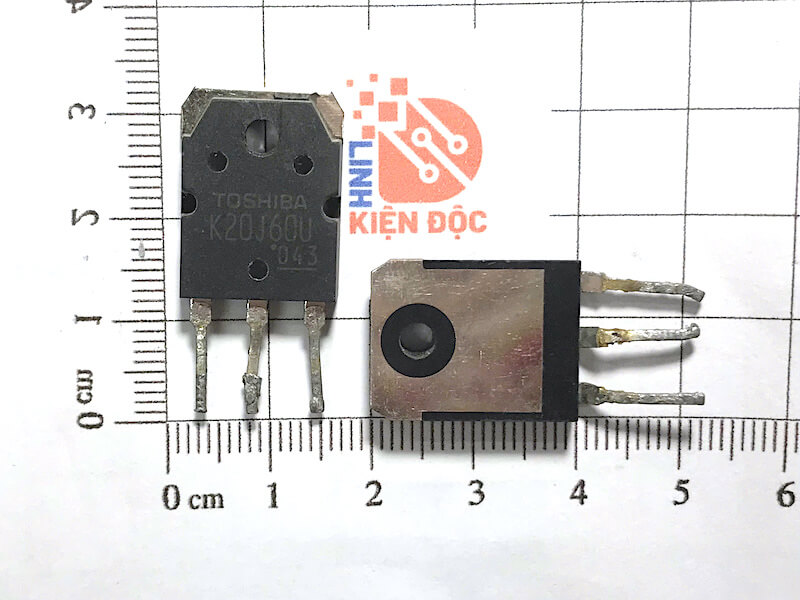

Mosfet kênh N K20J60U 20A 600V TO-3P hàng tháo máy

Giới thiệu về K20J60U

K20J60U là một loại transistor MOSFET N-channel được sản xuất bởi Sanken Electric Co., Ltd.. Đây là loại MOSFET công suất cao, thiết kế cho các ứng dụng điện tử công suất lớn, đặc biệt trong các bộ nguồn chuyển mạch, inverter (biến tần), và các ứng dụng công nghiệp yêu cầu khả năng chịu điện áp cao và dòng điện lớn.

Thông số kỹ thuật của K20J60U

1. Loại transistor: N-channel MOSFET

2. Điện áp làm việc (Vds): 600V

   • Đây là điện áp tối đa mà transistor có thể chịu được khi hoạt động mà không bị hư hại.

3. Dòng điện tối đa (Id): 20A

   • Đây là dòng điện tối đa mà transistor có thể truyền tải.

4. Rds(on): 0.55 Ω (max)

   • Đây là trở kháng khi transistor đang bật (ON), càng thấp càng tốt vì nó sẽ giảm thiểu tổn thất công suất trong quá trình hoạt động.

5. Tần số chuyển mạch (fT): 30MHz (typ)

   • Đây là tần số cao nhất mà transistor có thể chuyển mạch hiệu quả.

6. Công suất tiêu thụ (Ptot): 150W

   • Tổng công suất mà transistor có thể tiêu thụ khi hoạt động.

7. Nhiệt độ hoạt động: -55°C đến +150°C

   • Phạm vi nhiệt độ mà transistor có thể hoạt động hiệu quả.

Ứng dụng của K20J60U

1. Chuyển mạch điện tử công suất cao:
   K20J60U thích hợp cho các mạch điện tử chuyển mạch công suất cao, chẳng hạn như bộ nguồn chuyển mạch, inverter (biến tần) và các bộ nguồn DC-DC.

2. Điều khiển động cơ:
   Với khả năng chịu dòng điện và điện áp lớn, transistor K20J60U có thể được sử dụng trong các hệ thống điều khiển động cơ, đặc biệt là động cơ điện xoay chiều (AC) hoặc động cơ một chiều (DC).

3. Thiết bị điện gia dụng:
   K20J60U có thể được sử dụng trong các thiết bị điện gia dụng yêu cầu sự ổn định và khả năng chịu tải cao, như trong máy lạnh, máy giặt, hoặc các thiết bị sử dụng nguồn điện một chiều hoặc xoay chiều.

4. Hệ thống năng lượng tái tạo (Solar inverters):
   Với điện áp tối đa lên đến 600V, K20J60U là lựa chọn phù hợp cho các ứng dụng trong ngành năng lượng tái tạo, chẳng hạn như biến tần cho các hệ thống điện mặt trời (solar inverters).

5. Các ứng dụng công nghiệp khác:
   K20J60U có thể được sử dụng trong các ứng dụng công nghiệp đòi hỏi khả năng chịu tải cao và hoạt động ổn định trong các điều kiện khắc nghiệt.

Ưu điểm nổi bật

• Khả năng chịu điện áp cao: K20J60U có thể hoạt động ở điện áp lên đến 600V, phù hợp cho các ứng dụng yêu cầu điện áp lớn.

• Hiệu suất cao: Với chỉ số Rds(on) thấp, nó giúp giảm thiểu tổn thất công suất trong quá trình chuyển mạch.

• Khả năng hoạt động ổn định ở nhiệt độ cao: Phạm vi nhiệt độ hoạt động rộng giúp nó phù hợp với các môi trường công nghiệp nóng bức.

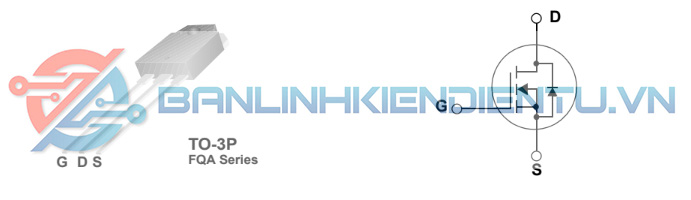

Sơ đồ chân của K20J60U

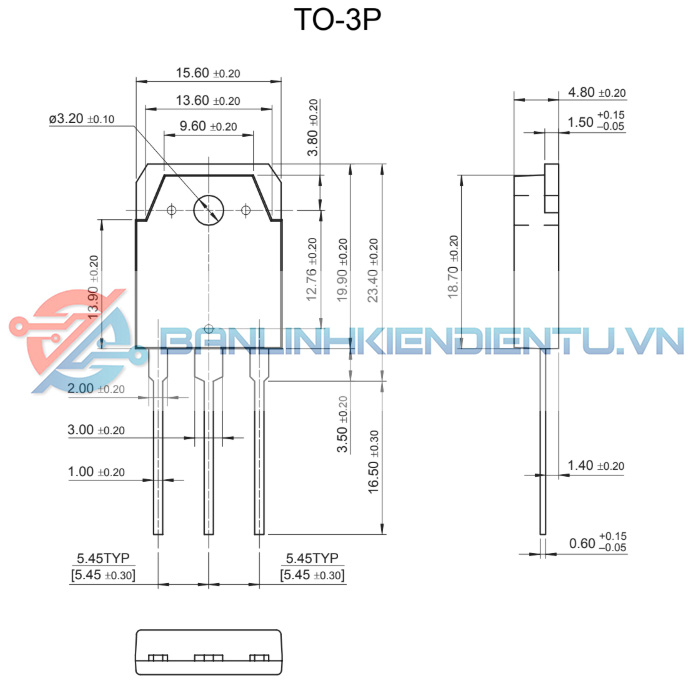

Kích thước của K20J60U

Xem thêm các MOSFET khác tại đây

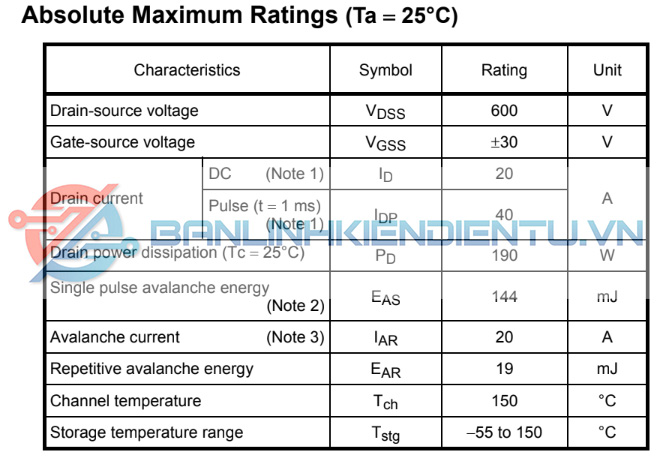

Datasheet của K20J60U
