K6A60D, TK6A60D Mosfet kênh N 6A 600V TO-220F tháo máy

Giới thiệu về TK6A60D

TK6A60D là một MOSFET kênh N được thiết kế để chịu được dòng điện và điện áp trung bình, phù hợp cho nhiều ứng dụng công suất vừa và lớn. TK6A60D là một MOSFET kênh N mạnh mẽ, lý tưởng cho các ứng dụng yêu cầu điện áp và dòng điện ở mức trung bình, đặc biệt là trong các hệ thống nguồn, mạch điều khiển và các thiết bị công suất vừa và nhỏ.

Đặc trưng kỹ thuật

• Điện áp Drain-Source (Vds): 600V
  • Đây là điện áp tối đa giữa chân drain và chân source mà MOSFET có thể chịu đựng. Với khả năng chịu đựng điện áp cao này, TK6A60D phù hợp cho các mạch chuyển đổi năng lượng, bộ nguồn xung (SMPS), và các ứng dụng công suất lớn cần điều khiển điện áp cao.
• Dòng điện Drain (Id): 6A
  • MOSFET này có khả năng dẫn dòng điện liên tục lên đến 6A. Điều này làm cho nó thích hợp cho các ứng dụng như điều khiển động cơ nhỏ, các mạch điện tử công suất trung bình, và các mạch tải điện khác yêu cầu dòng điện cao.
• Điện trở dẫn (Rds(on)): Khoảng 1.5Ω (ở Vgs = 10V)
  • Đây là điện trở giữa chân drain và chân source khi MOSFET đang ở trạng thái dẫn. Giá trị Rds(on) càng thấp thì tổn thất điện năng khi MOSFET đang dẫn càng ít, cải thiện hiệu suất của hệ thống.
• Điện áp Gate-Source (Vgs): ±30V
  • Điện áp tối đa giữa chân gate và chân source mà MOSFET có thể chịu đựng. Đây là một mức điện áp an toàn cao, đảm bảo rằng MOSFET có thể chịu được các biến động điện áp trong quá trình vận hành mà không bị hư hỏng.
• Công suất tiêu tán (Ptot): 50W
  • Đây là công suất tối đa mà MOSFET có thể tiêu tán khi hoạt động liên tục mà không bị quá nhiệt. Với công suất này, TK6A60D có thể hoạt động ổn định trong các điều kiện tải nặng và nhiệt độ cao.
• Nhiệt độ hoạt động (Tj): -55°C đến 150°C
  • MOSFET này có thể hoạt động ổn định trong khoảng nhiệt độ rộng, làm cho nó phù hợp với các ứng dụng công nghiệp và điều kiện môi trường khắc nghiệt.

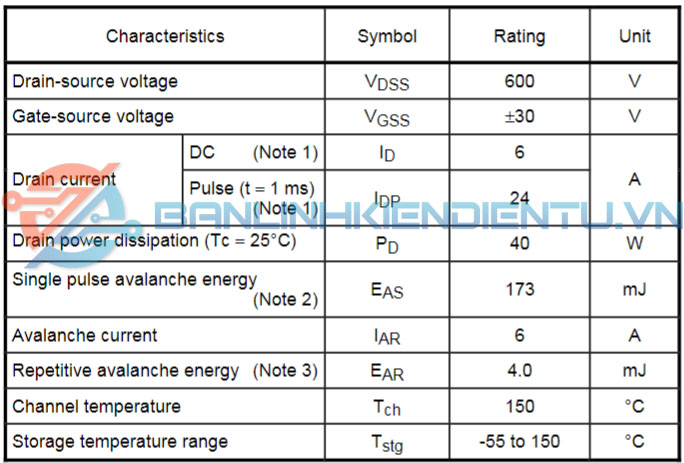

Thông số kỹ thuật

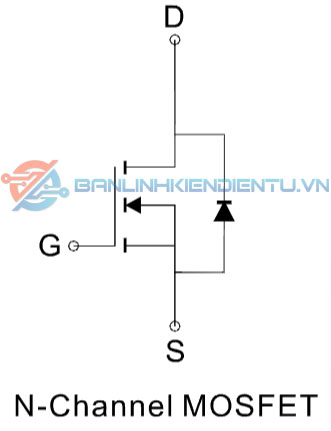

Sơ đồ cấu tạo

Ứng dụng

• Nguồn chuyển đổi công suất cao (SMPS):
  • TK6A60D được sử dụng rộng rãi trong các bộ nguồn chuyển đổi, nơi yêu cầu khả năng xử lý công suất cao và điện áp ổn định. Khả năng chịu đựng điện áp cao và dòng điện vừa phải làm cho nó trở thành một thành phần lý tưởng trong các bộ nguồn xung.
• Điều khiển động cơ:
  • Với khả năng dẫn dòng 6A, TK6A60D có thể được sử dụng trong các mạch điều khiển động cơ cho các ứng dụng công nghiệp nhẹ, nơi yêu cầu dòng điện tương đối cao và điều khiển chính xác.
• Mạch chuyển đổi DC-DC và AC-DC:
  • Khả năng chịu đựng điện áp và dòng điện của TK6A60D làm cho nó phù hợp cho các mạch chuyển đổi năng lượng, đặc biệt là trong các bộ chuyển đổi từ AC sang DC và ngược lại, với hiệu suất chuyển đổi cao và tổn thất thấp.
• Bộ điều chỉnh công suất (Power Regulators):
  • MOSFET này cũng được sử dụng trong các mạch điều chỉnh công suất, giúp kiểm soát dòng điện và điện áp đầu ra một cách hiệu quả, đặc biệt là trong các hệ thống điện tử công suất.

Kích thước TK6A60D

Xem thêm: Các mã Mosfet khác

Datasheet TK6A60D
