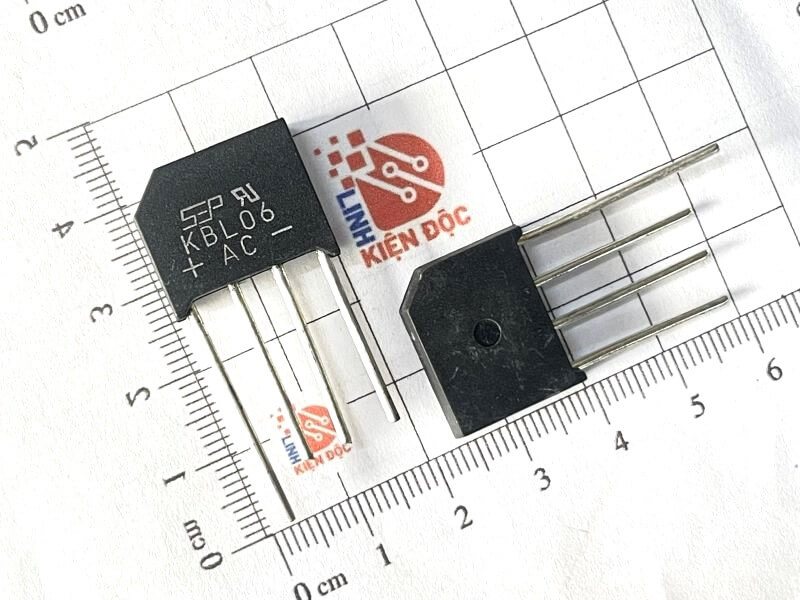

KBL06 Diode cầu 4A 600V

Giới thiệu chung

KBL06 là diode cầu chỉnh lưu một pha tích hợp sẵn 4 diode chỉnh lưu bên trong, dùng để chuyển đổi điện áp xoay chiều (AC) sang điện áp một chiều (DC). Linh kiện có dạng KBL 4 chân, dễ lắp đặt trên PCB và thường dùng trong các mạch nguồn công suất nhỏ đến trung bình.

 Đặc điểm

• Dòng chỉnh lưu trung bình 4A
• Điện áp ngược cực đại 600V
• Tích hợp 4 diode trong một khối nhỏ gọn
• Dạng chân cắm xuyên lỗ (Through-hole) dễ hàn
• Sụt áp thuận thấp, tổn hao nhiệt nhỏ
• Độ tin cậy cao, hoạt động ổn định
• Phù hợp nhiều mạch nguồn AC-DC thông dụng

Sơ đồ chân

 Thông số kỹ thuật cơ bản

• Dòng chỉnh lưu trung bình (IF): 4A
• Điện áp ngược cực đại (VRRM): 600V
• Dòng đỉnh không lặp (IFSM): khoảng 100A (8.3ms)
• Điện áp rơi thuận (VF): khoảng 1.0 – 1.1V / diode
• Nhiệt độ làm việc: −55°C đến +150°C
• Kiểu đóng gói: KBL
• Số chân: 4 chân (AC, AC, +, −)

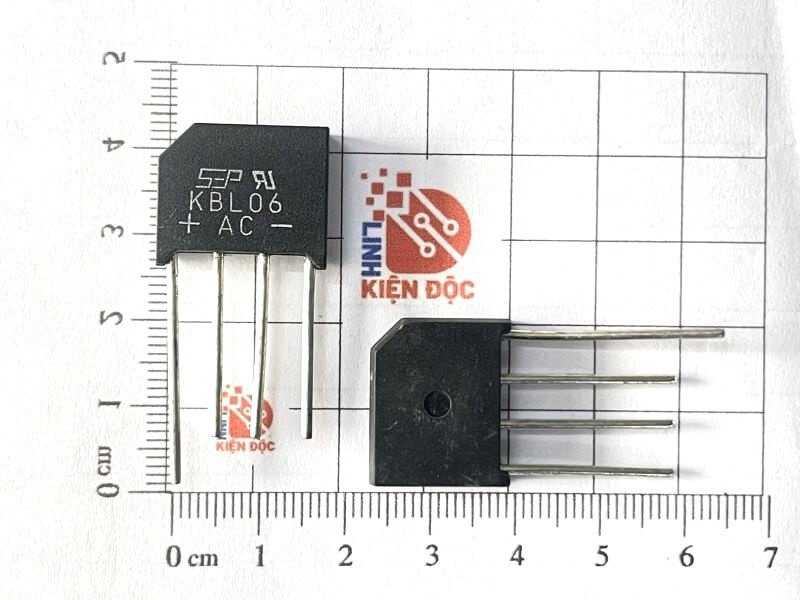

Kích thước

 Ứng dụng

• Mạch nguồn AC-DC
• Nguồn adapter, bộ sạc
• Nguồn thiết bị điện tử dân dụng
• Mạch chỉnh lưu sau biến áp
• Bộ điều khiển động cơ nhỏ
• Mạch nguồn TV, ampli, thiết bị công nghiệp nhỏ
