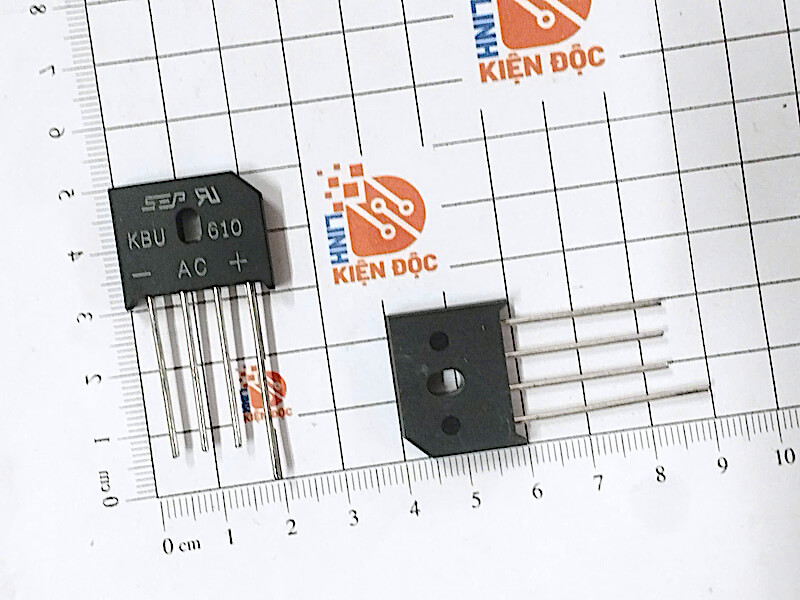

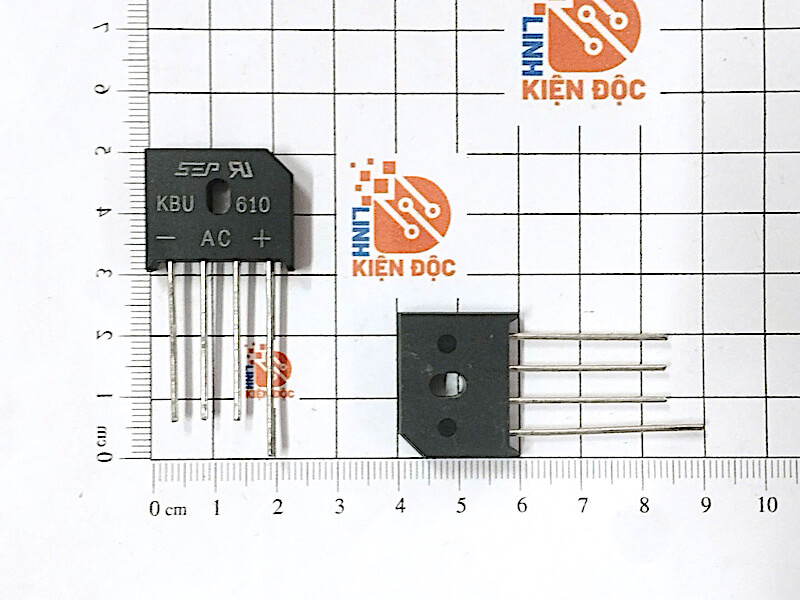

KBU610 Diode Cầu Chỉnh Lưu 6A 1000V

KBU610 là diode cầu chỉnh lưu 1 pha dạng module vỏ KBU, tích hợp 4 diode silicon bên trong để chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC). Linh kiện có dòng chỉnh lưu 6A và điện áp ngược lặp lại tối đa 1000V, phù hợp cho các mạch nguồn, bộ sạc, thiết bị điện tử và ứng dụng chỉnh lưu công suất vừa.

Chức năng của KBU610

KBU610 thực hiện chức năng chỉnh lưu toàn sóng. Bốn diode được mắc theo cấu hình cầu, cho phép dòng điện qua tải luôn theo cùng một chiều dù điện áp đầu vào AC thay đổi bán kỳ.

KBU610 có thể dùng để:

• Chuyển đổi AC sang DC.
• Chỉnh lưu nguồn điện lưới ở tầng đầu vào.
• Cấp nguồn DC cho các mạch điện tử.
• Thay thế 4 diode chỉnh lưu rời.
• Kết hợp với tụ điện để tạo nguồn DC sau chỉnh lưu.

Ứng dụng

KBU610 được sử dụng trong nhiều mạch điện tử và nguồn điện:

• Mạch nguồn AC-DC
• Adapter và bộ sạc
• Bộ nguồn switching
• Thiết bị điện gia dụng
• Mạch điều khiển công nghiệp
• Nguồn DC cho động cơ
• Thiết bị điện tử công suất
• Các mạch chỉnh lưu cầu 1 pha

Dòng KBU6005–KBU610 được thiết kế cho các ứng dụng chỉnh lưu cầu 1 pha thông dụng và phù hợp với việc lắp đặt trên PCB.

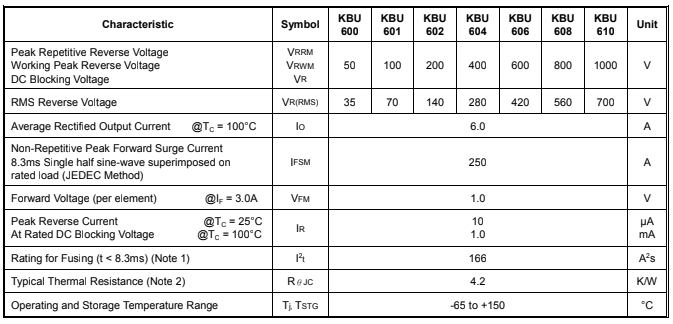

Thông số kỹ thuật KBU610

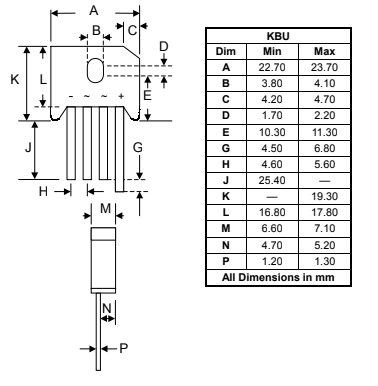

Kích thước của KBU610

Sơ đồ chân KBU610

KBU610 có 4 chân, thường được ký hiệu trực tiếp trên thân:

Ký hiệu	Chức năng
~	Ngõ vào AC
~	Ngõ vào AC
+	Ngõ ra DC dương
−	Ngõ ra DC âm

Vì ký hiệu chân được in trên thân cầu diode, khi lắp đặt cần quan sát đúng dấu ~, ~, +, − thay vì chỉ dựa vào vị trí chân.

Ưu điểm của KBU610

Dòng chỉnh lưu 6A

KBU610 có khả năng chỉnh lưu trung bình 6A, phù hợp với nhiều mạch nguồn và thiết bị điện tử công suất vừa. Với tải có thành phần tụ điện lớn, cần giảm dòng tải theo khuyến cáo datasheet.

Điện áp chịu đựng 1000V

Điện áp ngược lặp lại 1000V giúp KBU610 phù hợp với các mạch chỉnh lưu có điện áp đầu vào cao. Tuy nhiên, điện áp làm việc thực tế cần tính đến điện áp đỉnh của nguồn AC và các xung quá áp.

Dạng cầu tích hợp

Bốn diode được tích hợp trong một linh kiện duy nhất, giúp:

• Tiết kiệm diện tích PCB.
• Đơn giản hóa mạch.
• Dễ lắp đặt.
• Thuận tiện khi thay thế sửa chữa.

Khả năng chịu dòng xung cao

Các phiên bản KBU610 phổ biến có khả năng chịu dòng xung thuận không lặp lại khoảng 175A, giúp chịu được các xung dòng ngắn trong quá trình khởi động, tùy điều kiện thử nghiệm của từng datasheet.

Lưu ý khi sử dụng KBU610

Khi thay thế KBU610, cần kiểm tra:

• VRRM ≥ 1000V nếu mạch yêu cầu mức điện áp này.
• Dòng chỉnh lưu yêu cầu của tải.
• Vị trí các chân AC, AC, +, −.
• Nhiệt độ hoạt động.
• Khả năng tản nhiệt của PCB.
• Dòng xung khi khởi động nguồn.

Đặc biệt, 6A là thông số dòng chỉnh lưu danh định, không có nghĩa module luôn có thể chạy liên tục 6A trong mọi điều kiện. Khả năng tản nhiệt và điều kiện tải ảnh hưởng trực tiếp đến dòng làm việc thực tế. Một số datasheet cũng yêu cầu derating khoảng 20% đối với tải có tính chất điện dung.

Xem thêm các mã Diode khác tại đây

Datasheet của Diode KBU610
