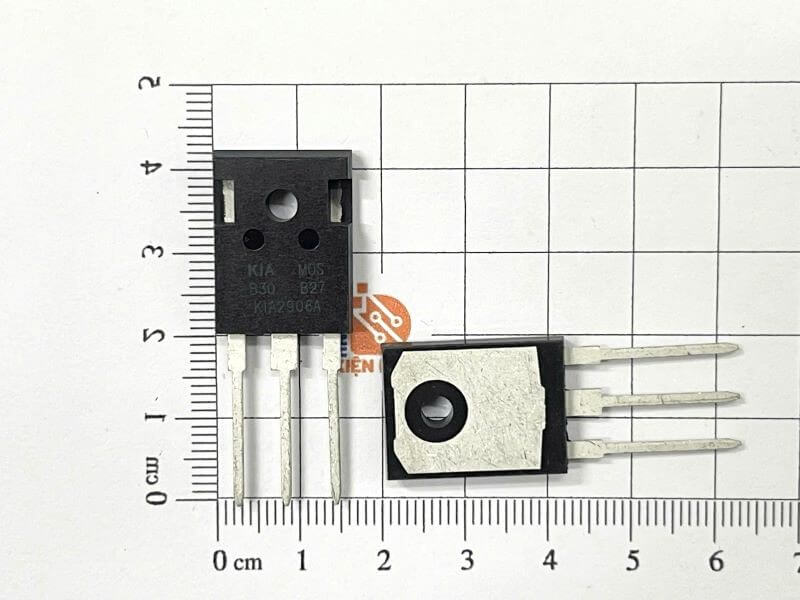

KIA2906A Mosfet kênh N 130A 60V TO-3P

1. Giới thiệu chung về MOSFET KIA2906A

KIA2906A MOSFET kênh N 130A 60V TO-3P là linh kiện bán dẫn công suất thuộc nhóm MOSFET kênh N (N-Channel Power MOSFET), được sử dụng trong các mạch điều khiển công suất, bộ chuyển đổi điện áp DC-DC, mạch nguồn xung và hệ thống đóng cắt dòng điện lớn.

Linh kiện có điện áp Drain–Source danh định 60V, dòng điện Drain định mức 130A theo thông tin sản phẩm và sử dụng kiểu đóng gói TO-3P, phù hợp với các ứng dụng cần khả năng dẫn dòng cao và tản nhiệt hiệu quả.

KIA2906A hoạt động dựa trên nguyên lý điều khiển dòng điện giữa hai cực Drain và Source bằng điện áp đặt vào cực Gate. Nhờ đó, MOSFET có thể thực hiện chức năng đóng cắt điện tử với tốc độ cao mà không cần dòng điều khiển Gate liên tục như transistor lưỡng cực BJT.

Với đặc tính chịu dòng lớn, KIA2906A phù hợp với các mạch nguồn điện áp thấp, bộ điều khiển động cơ DC và các hệ thống điện tử công suất có thiết kế tương thích.

2. Đặc điểm nổi bật của MOSFET KIA2906A

• Mã linh kiện: KIA2906A.
• Loại linh kiện: MOSFET công suất.
• Cấu trúc: MOSFET kênh N.
• Điện áp Drain–Source: 60V.
• Dòng điện Drain định mức: 130A.
• Kiểu đóng gói: TO-3P.
• Có 3 cực chức năng: Gate, Drain và Source.
• Điều khiển đóng cắt bằng điện áp Gate–Source.
• Phù hợp với các mạch công suất dòng điện lớn.
• Có thể sử dụng trong bộ chuyển đổi DC-DC.
• Hỗ trợ điều khiển tải bằng tín hiệu PWM.
• Phù hợp với mạch điều khiển động cơ DC.
• Có thể lắp bộ tản nhiệt ngoài.
• Công nghệ lắp đặt xuyên lỗ THT.
• Phù hợp với sửa chữa bo mạch điện tử công suất.

3. Cấu tạo của MOSFET KIA2906A

KIA2906A được chế tạo theo cấu trúc MOSFET công suất kênh N, gồm ba cực chức năng chính.

Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp kích hoạt để thay đổi trạng thái dẫn điện của MOSFET.

Cực Drain (D): Là cực công suất, thường được kết nối với nguồn hoặc tải theo cấu hình mạch.

Cực Source (S): Là cực công suất còn lại, tạo đường dẫn dòng điện khi MOSFET hoạt động.

Lớp cách điện Gate: Cách ly điện cực Gate với vùng bán dẫn, cho phép điều khiển MOSFET bằng điện áp.

Vùng bán dẫn kênh N: Hình thành đường dẫn dòng điện giữa Drain và Source khi điện áp Gate–Source đạt mức phù hợp.

Diode thân (Body Diode): Là diode ký sinh bên trong MOSFET, có thể dẫn dòng ngược trong một số điều kiện hoạt động.

Vỏ TO-3P: Bảo vệ chip bán dẫn và hỗ trợ truyền nhiệt từ linh kiện đến bộ tản nhiệt bên ngoài.

Cấu tạo này cho phép KIA2906A thực hiện chức năng đóng cắt dòng điện lớn trong các mạch điều khiển và chuyển đổi công suất.

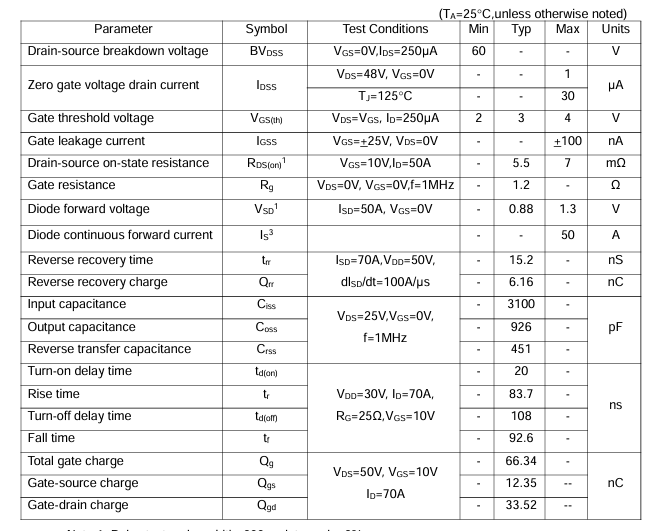

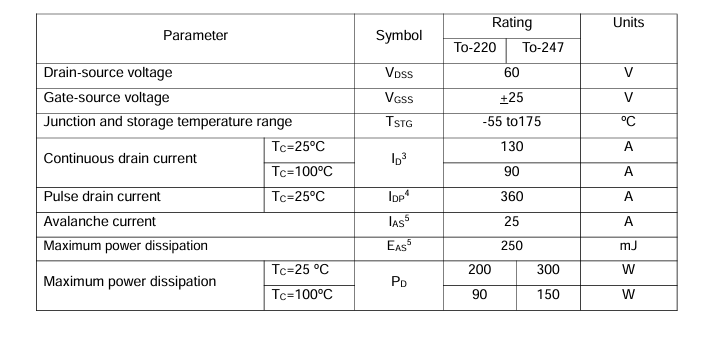

4. Thông số kỹ thuật MOSFET KIA2906A

Lưu ý: Dòng điện 130A là thông số định mức theo thông tin sản phẩm, không có nghĩa MOSFET có thể dẫn liên tục 130A trong mọi điều kiện.

Dòng điện làm việc thực tế phụ thuộc vào nhiệt độ, điện trở dẫn RDS(on), công suất tổn hao, bộ tản nhiệt và khả năng chịu dòng của chân linh kiện.

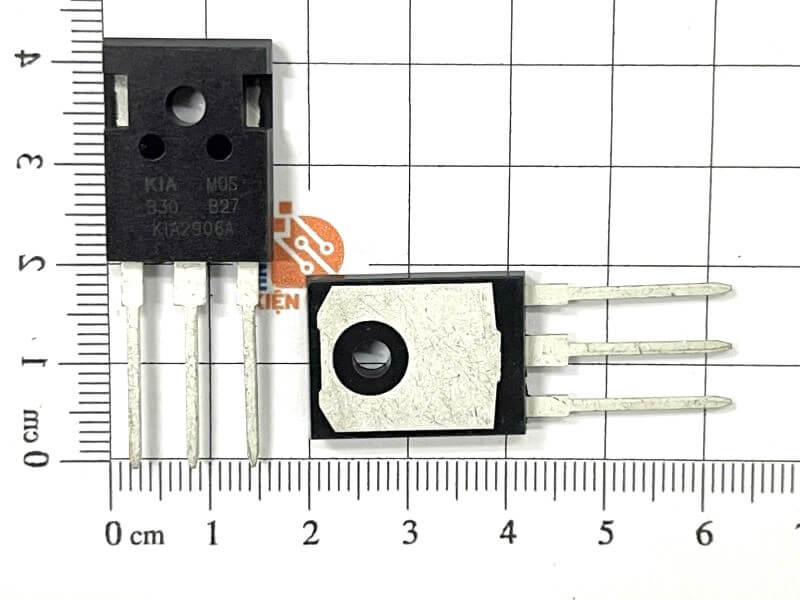

5. Kích thước MOSFET KIA2906A

KIA2906A sử dụng kiểu đóng gói TO-3P, thường được sử dụng cho các linh kiện bán dẫn công suất cần khả năng tản nhiệt tốt.

Đặc điểm bên ngoài:

• Kiểu vỏ: TO-3P.
• Tổng số chân: 3 chân.
• Thân linh kiện dạng dẹt.
• Có lỗ bắt vít cố định với bộ tản nhiệt.
• Các chân kim loại bố trí thành một hàng.
• Phù hợp với công nghệ hàn xuyên lỗ.
• Có bề mặt truyền nhiệt phía sau.

Kích thước tham khảo của kiểu vỏ TO-3P:

Thông số	Kích thước tham khảo
Chiều rộng thân	Khoảng 15–16mm
Chiều cao thân	Khoảng 20–21mm
Độ dày thân	Khoảng 4,5–5mm
Khoảng cách hai chân ngoài	Khoảng 10,9mm
Số chân	3
Kiểu lắp đặt	Xuyên lỗ THT

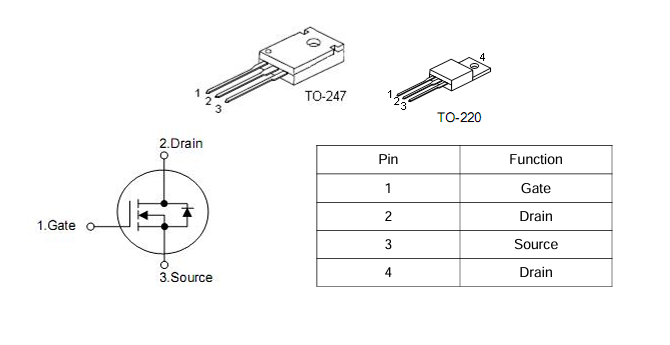

Chức năng các cực

Ký hiệu	Tên cực	Chức năng
G	Gate	Cực điều khiển
D	Drain	Cực công suất
S	Source	Cực công suất

Đối với nhiều MOSFET công suất TO-3P, thứ tự chân khi nhìn từ mặt có chữ và hướng chân xuống dưới thường là Gate – Drain – Source.

Tuy nhiên, cần kiểm tra sơ đồ chân chính xác của KIA2906A theo datasheet trước khi lắp đặt, không mặc định mọi MOSFET TO-3P đều có cùng thứ tự chân.

6. Nguyên lý hoạt động của MOSFET KIA2906A

MOSFET KIA2906A hoạt động dựa trên nguyên lý điều khiển dòng điện giữa Drain và Source thông qua điện áp Gate–Source.

Trạng thái dẫn điện

Khi điện áp VGS đạt mức điều khiển phù hợp, kênh dẫn bên trong MOSFET được hình thành, cho phép dòng điện chạy qua Drain–Source.

Trong trạng thái dẫn, MOSFET có điện trở dẫn RDS(on), gây ra tổn hao công suất.

Công suất tổn hao dẫn có thể được ước tính theo công thức:

P = I² × RDS(on)

Trong đó:

• P: Công suất tổn hao dẫn.
• I: Dòng điện qua MOSFET.
• RDS(on): Điện trở dẫn khi MOSFET được kích hoạt đầy đủ.

Trạng thái ngắt

Khi điện áp Gate–Source giảm xuống mức ngắt phù hợp, MOSFET ngừng dẫn dòng qua kênh chính.

Tuy nhiên, diode thân vẫn có thể dẫn dòng theo chiều thuận của diode trong một số cấu hình mạch.

Hoạt động trong mạch PWM

Trong mạch điều khiển PWM, MOSFET được đóng và ngắt liên tục theo tín hiệu điều khiển.

Bằng cách thay đổi độ rộng xung, mạch có thể điều chỉnh công suất truyền đến tải.

Nguyên lý này được sử dụng trong các bộ điều khiển động cơ DC, bộ chuyển đổi điện áp và mạch điều khiển công suất.

Để MOSFET hoạt động hiệu quả, cần sử dụng mạch driver Gate phù hợp với điện tích cổng, điện áp điều khiển và tần số chuyển mạch.

7. Ứng dụng của MOSFET KIA2906A

MOSFET KIA2906A được sử dụng trong các mạch điện tử yêu cầu đóng cắt dòng điện lớn ở điện áp phù hợp.

Một số ứng dụng gồm:

• Bộ chuyển đổi điện áp DC-DC.
• Mạch nguồn xung điện áp thấp.
• Bộ điều khiển động cơ DC.
• Mạch điều khiển PWM.
• Mạch đóng cắt tải công suất lớn.
• Mạch điều khiển dòng điện.
• Bộ nguồn công nghiệp điện áp thấp.
• Hệ thống cấp nguồn DC.
• Mạch điều khiển thiết bị điện tử.
• Mạch điều khiển tải điện trở.
• Bộ điều khiển công suất.
• Thiết bị điện tử công nghiệp.
• Bo mạch điều khiển động cơ.
• Mạch nguồn thiết bị tự động hóa.
• Sửa chữa bo mạch công suất.
• Thay thế MOSFET công suất tương thích.

Việc sử dụng KIA2906A cần được đánh giá theo điện áp nguồn, dòng điện tải, tần số chuyển mạch và khả năng tản nhiệt thực tế.

8. Ưu điểm của MOSFET KIA2906A

Dòng điện định mức 130A: Phù hợp với các thiết kế yêu cầu khả năng chịu dòng lớn khi có điều kiện tản nhiệt thích hợp.

Điện áp chịu đựng 60V: Thích hợp với nhiều hệ thống nguồn DC điện áp thấp.

Cấu trúc MOSFET kênh N: Thuận tiện cho các mạch đóng cắt và điều khiển công suất.

Điều khiển bằng điện áp Gate: Giúp kết nối với các mạch driver MOSFET chuyên dụng.

Khả năng chuyển mạch: Phù hợp với mạch PWM và bộ chuyển đổi điện năng khi đáp ứng điều kiện thiết kế.

Kiểu đóng gói TO-3P: Hỗ trợ lắp đặt bộ tản nhiệt ngoài.

Ứng dụng linh hoạt: Có thể sử dụng trong bộ nguồn DC-DC, điều khiển động cơ và các thiết bị điện tử công suất.

9. Lưu ý khi sử dụng và thay thế MOSFET KIA2906A

Khi lựa chọn và thay thế MOSFET KIA2906A cần chú ý:

• Kiểm tra chính xác mã KIA2906A.
• Xác nhận đúng MOSFET kênh N.
• Kiểm tra điện áp Drain–Source 60V.
• Đối chiếu dòng điện định mức 130A.
• Kiểm tra đúng kiểu đóng gói TO-3P.
• Xác nhận sơ đồ chân Gate, Drain và Source.
• Kiểm tra điện áp Gate–Source tối đa.
• Đối chiếu điện trở dẫn RDS(on).
• Kiểm tra điện tích cổng Qg khi thay thế.
• Đảm bảo mạch driver Gate phù hợp.
• Không vượt quá điện áp chịu đựng của MOSFET.
• Tính toán tổn hao dẫn và tổn hao chuyển mạch.
• Sử dụng bộ tản nhiệt có khả năng làm mát phù hợp.
• Kiểm tra cách điện giữa linh kiện và bộ tản nhiệt.
• Kiểm tra điện trở Gate và các linh kiện bảo vệ.
• Kiểm tra diode hồi tiếp dòng khi điều khiển tải cảm.
• Kiểm tra tình trạng chập Drain–Source.
• Xác định nguyên nhân gây hư hỏng trước khi thay linh kiện mới.
• Không thay bằng MOSFET có điện áp hoặc khả năng chịu dòng thấp hơn yêu cầu.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: Trong mạch điều khiển động cơ hoặc tải cảm, điện áp đỉnh khi đóng cắt có thể cao hơn điện áp nguồn. Cần thiết kế mạch bảo vệ phù hợp để tránh vượt quá giới hạn 60V của MOSFET.

10. Kết luận

KIA2906A MOSFET kênh N 130A 60V TO-3P là linh kiện bán dẫn công suất được sử dụng trong các bộ chuyển đổi DC-DC, mạch điều khiển động cơ và hệ thống đóng cắt dòng điện lớn.

Với điện áp Drain–Source 60V, dòng điện định mức 130A và kiểu đóng gói TO-3P, KIA2906A phù hợp với các ứng dụng công suất có yêu cầu tản nhiệt và điều khiển phù hợp.

MOSFET hoạt động bằng điện áp điều khiển Gate–Source, cho phép thực hiện chức năng đóng cắt điện tử trong nhiều thiết bị công nghiệp.

Khi lựa chọn KIA2906A, cần kiểm tra đúng mã sản phẩm, sơ đồ chân, điện trở dẫn, thông số điều khiển Gate, dòng tải và khả năng tản nhiệt để đảm bảo hoạt động ổn định và an toàn.
