KIA78R05PI 78R05 IC nguồn TO-220-4

Giới thiệu về KIA78R05PI

KIA78R05PI là một bộ ổn áp tuyến tính hiệu quả và dễ sử dụng, rất phù hợp cho các ứng dụng yêu cầu nguồn điện ổn định và bảo vệ mạch điện khỏi các yếu tố như quá dòng và quá nhiệt. Nó thường được sử dụng trong các hệ thống điện tử tiêu dùng, viễn thông và công nghiệp nhỏ.

Đặc điểm nổi bật

• Điện áp đầu ra:
  • KIA78R05PI cung cấp điện áp ổn định 5V (5V DC) từ nguồn điện đầu vào có điện áp cao hơn (thường là từ 7V đến 35V DC).
• Dòng điện đầu ra:
  • Bộ ổn áp này có khả năng cung cấp dòng điện tối đa lên tới 1A. Đây là một giá trị hợp lý cho nhiều ứng dụng điện tử nhỏ và các mạch cần nguồn cấp ổn định với dòng điện không quá lớn.
• Tính năng bảo vệ:
  • KIA78R05PI tích hợp các tính năng bảo vệ như:
    • Bảo vệ quá nhiệt: Nếu nhiệt độ của IC vượt quá mức an toàn, nó sẽ tự động tắt hoặc giảm hiệu suất để tránh hư hại.
    • Bảo vệ quá dòng: Khi dòng điện đầu ra vượt quá giá trị an toàn (1A), IC sẽ tự động ngắt hoặc giảm dòng điện để bảo vệ mạch.
• Dễ sử dụng:
  • Với cấu hình đơn giản và các tính năng bảo vệ tích hợp, KIA78R05PI dễ dàng được sử dụng trong các mạch điện tử mà không cần thiết kế phức tạp.
  • Đầu ra ổn định giúp giảm thiểu nhiễu điện áp, thích hợp cho các ứng dụng yêu cầu độ chính xác cao.
• Điều kiện hoạt động:
  • Điện áp đầu vào: Từ 7V đến 35V DC.
  • Điện áp đầu ra ổn định là 5V DC với dòng tối đa là 1A.
  • Cần có các tụ điện ở đầu vào và đầu ra để ổn định và giảm nhiễu.

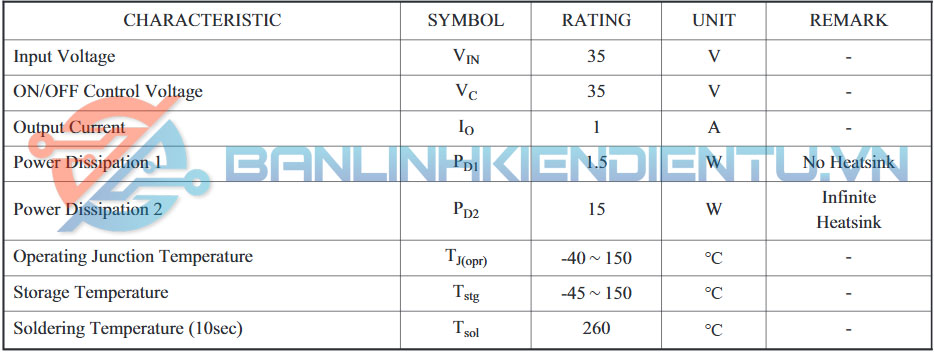

Thông số kỹ thuật KIA78R05PI

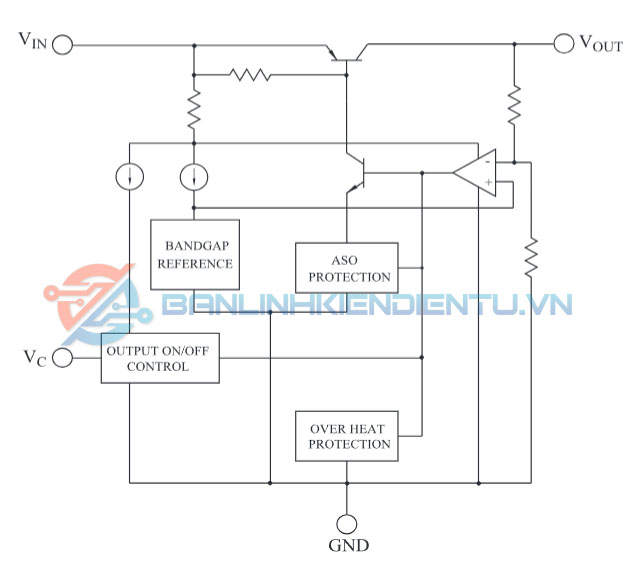

Sơ đồ khối KIA78R05PI

Ứng dụng KIA78R05PI

• Cung cấp điện áp ổn định cho mạch điện tử:
  • KIA78R05PI được sử dụng rộng rãi trong các mạch yêu cầu nguồn điện 5V, ví dụ như các mạch vi xử lý, vi điều khiển, hoặc các mạch điều khiển cảm biến.
• Nguồn điện cho thiết bị viễn thông và điện tử tiêu dùng:
  • Các thiết bị như máy tính, thiết bị di động, các sản phẩm viễn thông và đồ điện tử tiêu dùng đều có thể sử dụng KIA78R05PI để cung cấp nguồn 5V ổn định.
• Ứng dụng trong mạch phát điện và điều khiển công nghiệp:
  • Các mạch điều khiển trong hệ thống công nghiệp có thể tận dụng bộ ổn áp này để cung cấp nguồn điện cho các bộ điều khiển, mạch điện cảm biến hoặc các bộ thu phát tín hiệu.
• Nguồn cung cấp cho hệ thống giao tiếp I/O:
  • Cung cấp nguồn cho các module giao tiếp như UART, SPI, I2C hoặc các thiết bị giao tiếp khác yêu cầu nguồn 5V ổn định.

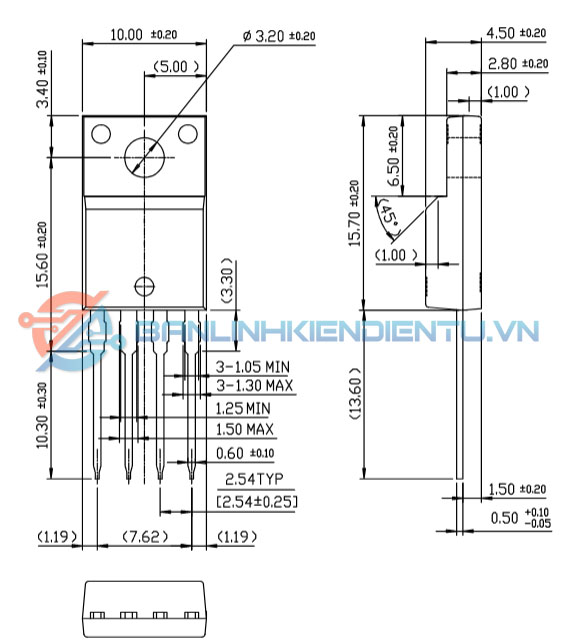

Kích thước KIA78R05PI
