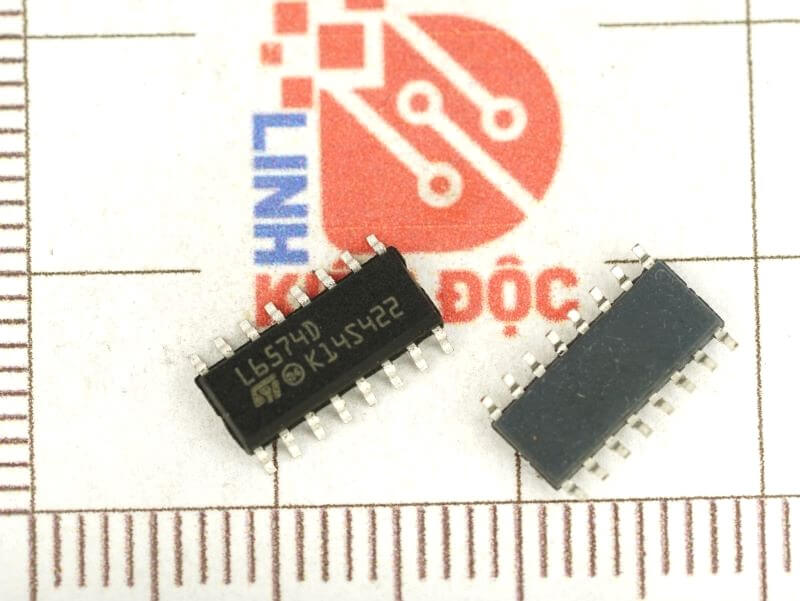

L6574D, L6574 IC Chuyên Dụng SOP-16

Giới thiệu về IC L6574D

L6574 được sản xuất với công nghệ BCD OFFLINE để đảm bảo định mức điện áp vượt quá 600V, giúp sản phẩm phù hợp với các ứng dụng chấn lưu đèn. Thiết bị này được thiết kế để điều khiển hai MOS-FETS công suất, theo cấu trúc cầu bán cầu cổ điển, đảm bảo tất cả các tính năng cần thiết để điều khiển và kiểm soát đúng cách bóng đèn huỳnh quang. Một phần thời gian chuyên dụng trong L6574 cho phép người dùng thiết lập các thông số cần thiết để làm nóng trước và đánh lửa đèn đúng cách. Ngoài ra, còn có một OP AMP để thực hiện điều khiển vòng kín dòng điện của đèn trong quá trình đèn cháy bình thường. Một phần khởi động tích hợp, loại bỏ điốt khởi động thông thường và kẹp zener trên Vs, giúp L6574 phù hợp với các ứng dụng chi phí thấp, trong đó chỉ cần một số ít thành phần bổ sung để chế tạo chấn lưu hiệu suất cao.

Đặc trưng kỹ thuật

• ĐƯỜNG RAY ĐIỆN ÁP CAO LÊN ĐẾN 600V
• ĐỘ MIỄN DỊCH dV/dt ± 50 V/ns TRONG PHẠM VI NHIỆT ĐỘ ĐẦY ĐỦ
• KHẢ NĂNG DÒNG ĐIỆN CỦA BỘ ĐIỀU KHIỂN: 250mA NGUỒN ĐIỆN 450mA SINK
• THỜI GIAN CHUYỂN ĐỔI 80/40ns TĂNG/GIẢM
• VỚI TẢI 1nF
• ĐẦU VÀO TẮT CMOS
• KÍCH HOẠT DƯỚI ĐIỆN ÁP
• THỜI GIAN CHUYỂN TẦN SỐ VÀ LÀM NÓNG TRƯỚC
• OP AMP CẢM BIẾN CHO CÁC TÍNH NĂNG KIỂM SOÁT HOẶC BẢO VỆ VÒNG KÍN
• BỘ DAO ĐỘNG ĐIỆN ĐIỆN ĐIỆN ĐIỆN CÓ ĐỘ CHÍNH XÁC CAO
• DIODE BOOTSTRAP TÍCH HỢP
• KẸP TRÊN VS
• GÓI SO16, DIP 16

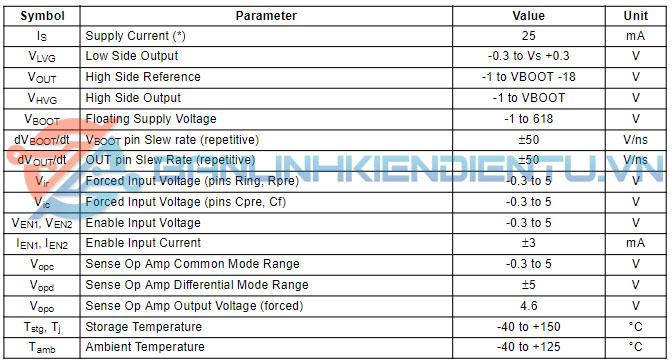

Thông số kỹ thuật

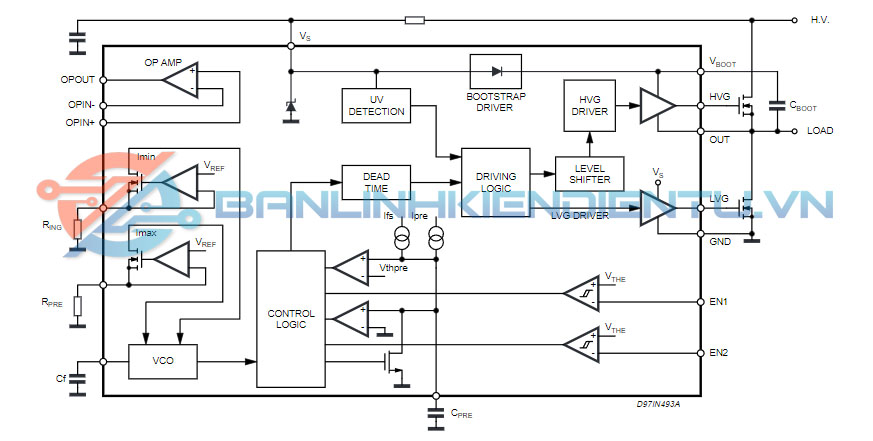

Sơ đồ khối

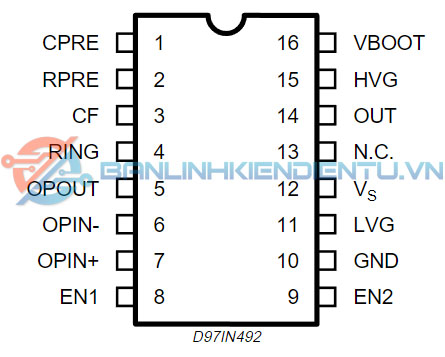

Sơ đồ chân

Kích thước IC L6574D

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet L6574D
