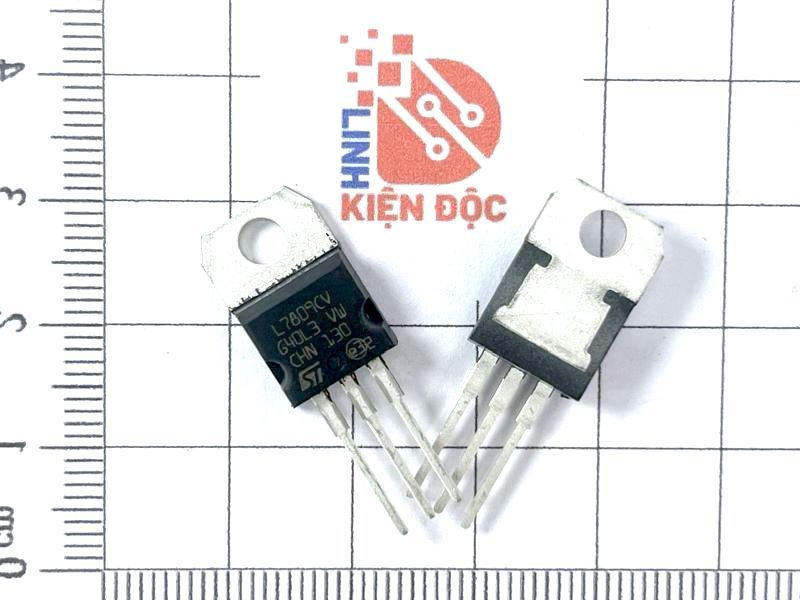

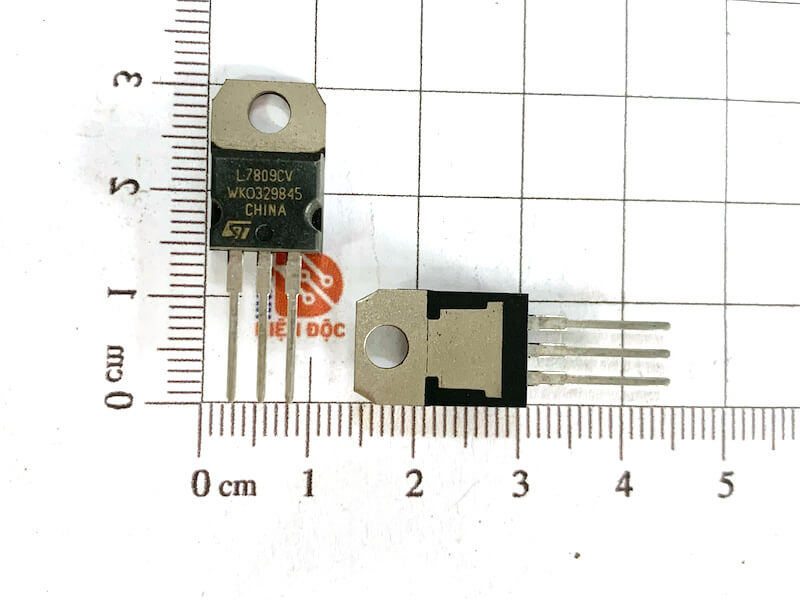

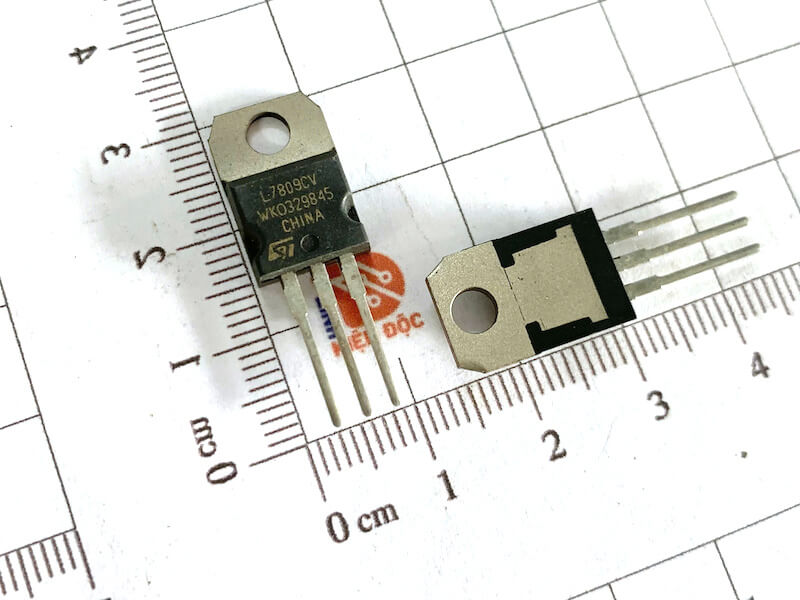

L7809CV, L7809C, LM7809, L7809, 7809 TO-220 IC nguồn ổn áp 9V

Giới thiệu về IC L7809

L7809 gồm các bộ điều chỉnh tích cực ba đầu cuối có sẵn trong các gói TO-220, TO-220FP, TO-3 và một số điện áp đầu ra cố định, giúp chúng hữu ích trong nhiều ứng dụng. Các bộ điều chỉnh này có thể cung cấp quy định cục bộ trên thẻ, loại bỏ các vấn đề phân phối liên quan đến quy định một điểm. Mỗi loại đều sử dụng giới hạn dòng điện bên trong, tắt nhiệt và bảo vệ khu vực an toàn, khiến chúng về cơ bản là không thể phá hủy. Nếu tản nhiệt đầy đủ, chúng có thể cung cấp dòng điện đầu ra trên 1A. Mặc dù được thiết kế chủ yếu là bộ điều chỉnh điện áp cố định, các thiết bị này có thể được sử dụng với các thành phần bên ngoài để có được điện áp và dòng điện có thể điều chỉnh.

Đặc trưng kỹ thuật

• Dòng điện đầu ra lên đến 1,5 A
• Điện áp đầu ra: 9 V
• Bảo vệ quá tải nhiệt
• Bảo vệ ngắn mạch
• Bảo vệ SOA chuyển tiếp đầu ra

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân L7809

Một số ứng dụng sử dụng IC L7809

Kích thước IC L7809

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet L7809
