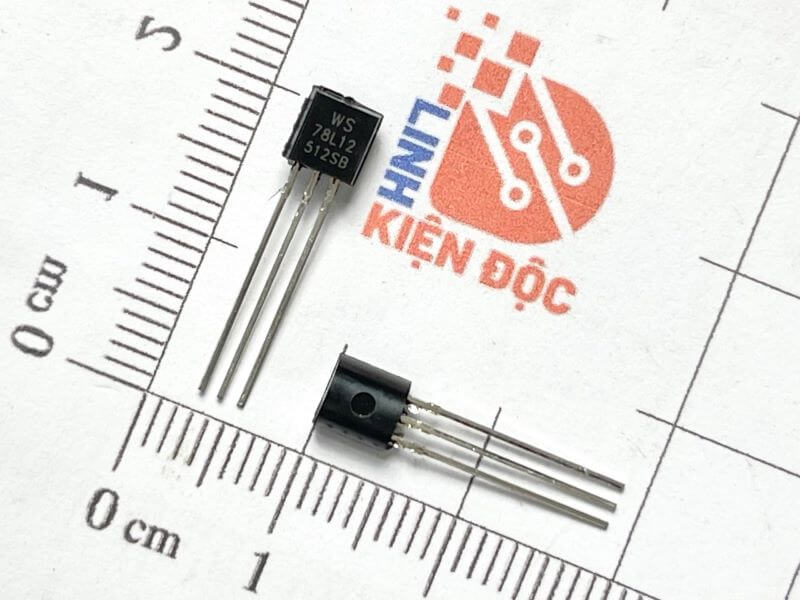

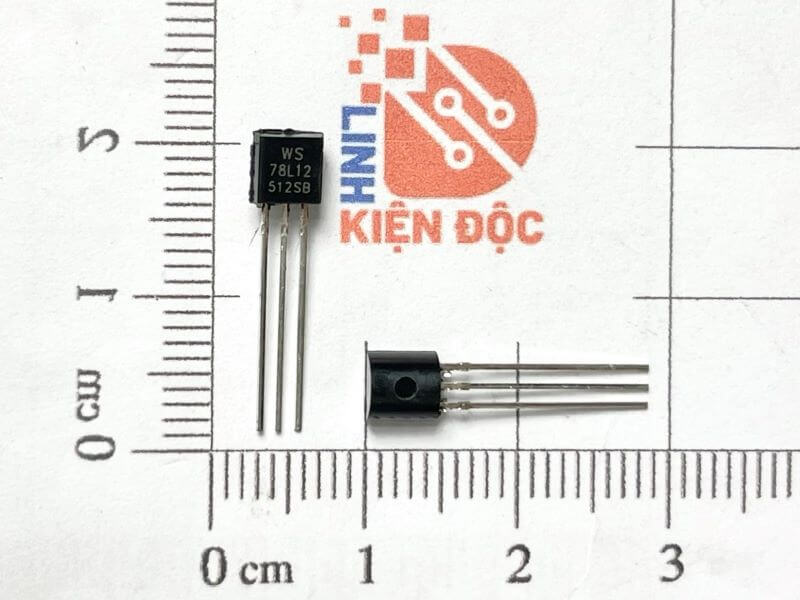

L78L12, 78L12 IC nguồn ổn áp 12V TO-92

Giới thiệu về IC L78L12

L78L12 gồm ba bộ điều chỉnh tích cực ba cực sử dụng giới hạn dòng điện bên trong và tắt nhiệt, khiến chúng về cơ bản là không thể phá hủy. Nếu có đủ bộ tản nhiệt, chúng có thể cung cấp dòng điện đầu ra lên đến 100 mA. Chúng được thiết kế như bộ điều chỉnh điện áp cố định trong nhiều ứng dụng bao gồm điều chỉnh cục bộ hoặc trên thẻ để loại bỏ tiếng ồn và các vấn đề phân phối liên quan đến điều chỉnh một điểm. Ngoài ra, chúng có thể được sử dụng với các thành phần truyền điện để tạo ra bộ điều chỉnh điện áp dòng điện cao. Dòng L78L12 được sử dụng để thay thế kết hợp diode Zener/điện trở, mang lại khả năng cải thiện trở kháng đầu ra hiệu quả thường là hai cấp độ lớn, cùng với dòng điện tĩnh thấp hơn và tiếng ồn thấp hơn.

Đặc trưng kỹ thuật

• Dòng điện đầu ra lên đến 100 mA
• Điện áp đầu ra 12V
• Bảo vệ quá tải nhiệt
• Bảo vệ ngắn mạch
• Không yêu cầu linh kiện bên ngoài
• Có sẵn trong lựa chọn ±5% (AC) hoặc ±10% (C)

Thông số kỹ thuật

Một số ứng dụng tiêu biểu

Sơ đồ chân L78L12

Kích thước IC L78L12

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet L78L12
