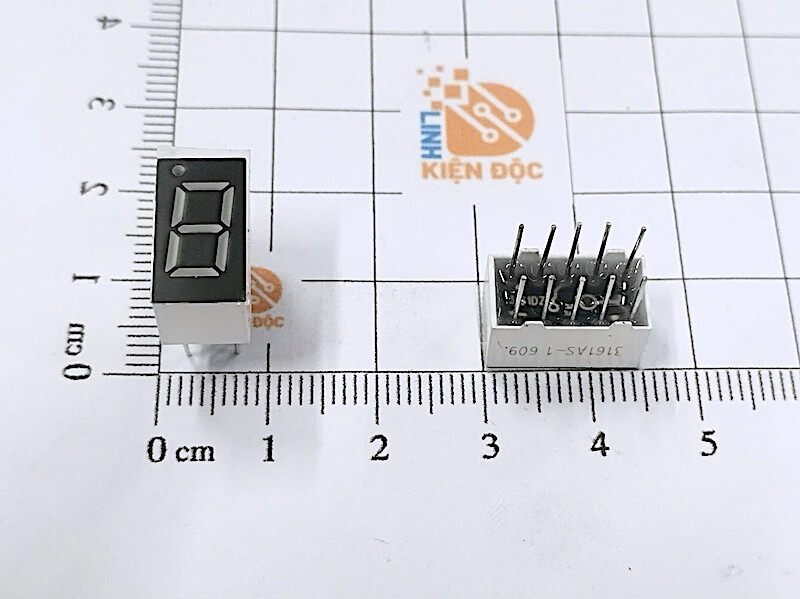

1. LED 7 thanh 3161AS là gì?

LED 7 thanh 3161AS là loại LED hiển thị 1 chữ số, bên trong gồm 7 đoạn LED riêng biệt được ký hiệu:

A – B – C – D – E – F – G

Ngoài 7 đoạn chính, LED còn có DP (Decimal Point) – dấu chấm thập phân.

Bằng cách điều khiển từng đoạn LED, linh kiện có thể tạo thành các chữ số từ 0 đến 9.

Model 3161AS thuộc loại K chung (Common Cathode), nghĩa là các cực âm của các LED bên trong được nối chung.

---

2. Chức năng của LED 7 thanh 3161AS

Chức năng chính của sản phẩm là hiển thị giá trị số bằng ánh sáng LED màu đỏ.

LED có thể được sử dụng để hiển thị:

• Số đếm.
• Điện áp.
• Dòng điện.
• Nhiệt độ.
• Thời gian.
• Tần số.
• Tốc độ.
• Giá trị cảm biến.
• Số thứ tự.
• Giá trị cài đặt.

Khi sử dụng nhiều LED 7 thanh cùng nhau, có thể tạo thành màn hình nhiều chữ số, ví dụ:

001 → 002 → 003 → 004

hoặc:

12.5V

Nhờ cấu tạo đơn giản, LED 7 thanh là giải pháp hiển thị số có chi phí thấp, dễ điều khiển và dễ tích hợp vào các mạch điện tử.

---

3. LED 3161AS K chung là gì?

Điểm cần chú ý nhất khi sử dụng sản phẩm là:

3161AS – Cathode chung (K chung)

Với cấu hình Common Cathode, các cực âm của các đoạn LED được nối chung với nhau.

Chân K chung thường được kết nối về GND, trong khi các chân A, B, C, D, E, F, G và DP được điều khiển riêng.

Điều này giúp LED 3161AS có thể dễ dàng kết hợp với các mạch điều khiển và vi điều khiển được thiết kế cho LED 7 thanh Cathode chung.

Lưu ý: LED K chung có cách điều khiển khác với LED A chung. Khi thay thế linh kiện, cần kiểm tra đúng cấu hình Common Cathode.

---

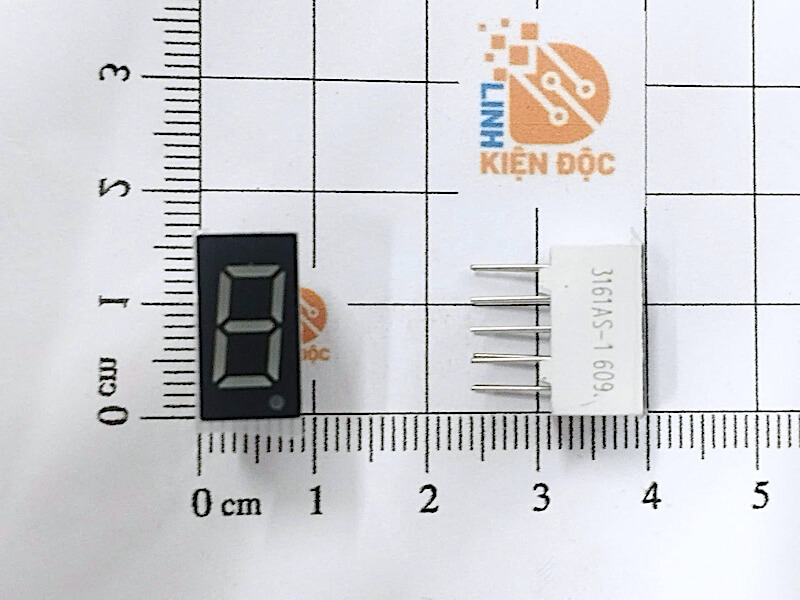

4. Kích thước hiển thị 0.36 inch

LED 3161AS có chiều cao ký tự:

0.36 inch

tương đương khoảng 9.1mm.

Kích thước nhỏ gọn giúp sản phẩm phù hợp với các thiết bị cần hiển thị số nhưng không có nhiều không gian lắp đặt.

Có thể sử dụng LED trong:

• Mạch điện tử nhỏ.
• Đồng hồ điện tử.
• Bộ đếm.
• Thiết bị đo.
• Bảng điều khiển.
• Mạch Arduino.
• Các dự án DIY.

---

5. Màu đỏ dễ quan sát

LED 3161AS sử dụng màu đỏ, một màu phổ biến trên các loại LED 7 thanh.

Ánh sáng đỏ có độ tương phản tốt với nền tối, giúp các chữ số dễ nhận biết trong nhiều môi trường.

Sản phẩm phù hợp cho các thiết bị cần hiển thị:

• Giá trị số.
• Trạng thái.
• Bộ đếm.
• Thông số đo.
• Mã hoặc số thứ tự.

---

6. Cấu tạo LED 7 đoạn

LED 7 thanh được tạo thành từ 7 đoạn:

      A
     ───
  F │   │ B
     ─ G ─
  E │   │ C
     ───
      D

Ngoài ra còn có:

DP – Decimal Point

Bằng cách bật hoặc tắt các đoạn khác nhau, LED có thể hiển thị các số từ 0 đến 9.

Số	Đoạn LED được bật
0	A, B, C, D, E, F
1	B, C
2	A, B, D, E, G
3	A, B, C, D, G
4	B, C, F, G
5	A, C, D, F, G
6	A, C, D, E, F, G
7	A, B, C
8	A, B, C, D, E, F, G
9	A, B, C, D, F, G

---

7. Ứng dụng của LED 7 thanh 3161AS

7.1. Đồng hồ điện tử

LED 7 thanh có thể được sử dụng trong các mạch đồng hồ để hiển thị:

• Giờ.
• Phút.
• Giây.
• Ngày.
• Tháng.
• Bộ đếm thời gian.

Khi cần hiển thị nhiều chữ số, có thể ghép nhiều LED 3161AS thành một cụm.

---

7.2. Bộ đếm

LED 3161AS phù hợp để xây dựng:

• Bộ đếm sản phẩm.
• Bộ đếm lượt.
• Bộ đếm người.
• Bộ đếm xung.
• Bộ đếm sự kiện.
• Bộ đếm điểm.

Ví dụ, khi kết hợp với Arduino, LED có thể hiển thị:

0 → 1 → 2 → 3 → 4…

---

7.3. Thiết bị đo

LED 7 thanh có thể được sử dụng để hiển thị kết quả từ các cảm biến và thiết bị đo:

• Điện áp.
• Dòng điện.
• Nhiệt độ.
• Tần số.
• Tốc độ.
• Độ sáng.
• Giá trị ADC.

Khi ghép nhiều LED, có thể hiển thị các giá trị như:

25.5°C

hoặc:

12.6V

---

8. Ứng dụng với Arduino

LED 7 thanh 3161AS K chung là linh kiện phù hợp cho các dự án Arduino.

Có thể sử dụng Arduino để điều khiển LED thực hiện:

• Bộ đếm số.
• Đồng hồ.
• Bộ đếm ngược.
• Hiển thị nhiệt độ.
• Hiển thị điện áp.
• Hiển thị điểm số.
• Hiển thị giá trị cảm biến.
• Hiển thị số ngẫu nhiên.

Do sản phẩm là Common Cathode, chương trình điều khiển cần được thiết lập theo cấu hình K chung.

---

9. Ứng dụng với vi điều khiển

Ngoài Arduino, LED 3161AS có thể sử dụng với nhiều loại vi điều khiển:

• ATmega.
• PIC.
• STM32.
• ESP32.
• ESP8266.
• Các dòng MCU khác.

Đối với hệ thống sử dụng nhiều LED 7 thanh, có thể sử dụng phương pháp multiplexing – quét LED để giảm số lượng chân GPIO cần thiết.

---

10. Ứng dụng trong mạch DIY và đồ án

LED 3161AS phù hợp với các dự án:

• Mạch điện tử DIY.
• Đồ án sinh viên.
• Mạch hiển thị số.
• Đồng hồ tự chế.
• Bộ đếm tự động.
• Mạch điều khiển.
• Robot.
• Mô hình tự động hóa.
• Thiết bị IoT.
• Mạch đo cảm biến.

Kích thước 0.36 inch giúp linh kiện dễ dàng tích hợp vào những mạch có diện tích hạn chế.

---

11. Ưu điểm của LED 7 thanh 3161AS

Kích thước nhỏ gọn

Chiều cao hiển thị 0.36 inch, phù hợp với thiết bị điện tử nhỏ.

Hiển thị số trực quan

Có thể hiển thị các chữ số từ 0 đến 9 bằng 7 đoạn LED.

Màu đỏ dễ quan sát

Thích hợp cho bảng điều khiển, thiết bị đo và các mạch điện tử.

K chung – Common Cathode

Phù hợp với các mạch điều khiển sử dụng cấu hình Cathode chung.

Dễ kết nối

Có thể kết hợp với Arduino, ESP32, STM32 và nhiều loại vi điều khiển.

Ứng dụng đa dạng

Có thể dùng cho đồng hồ, bộ đếm, thiết bị đo, mạch DIY và đồ án điện tử.

---

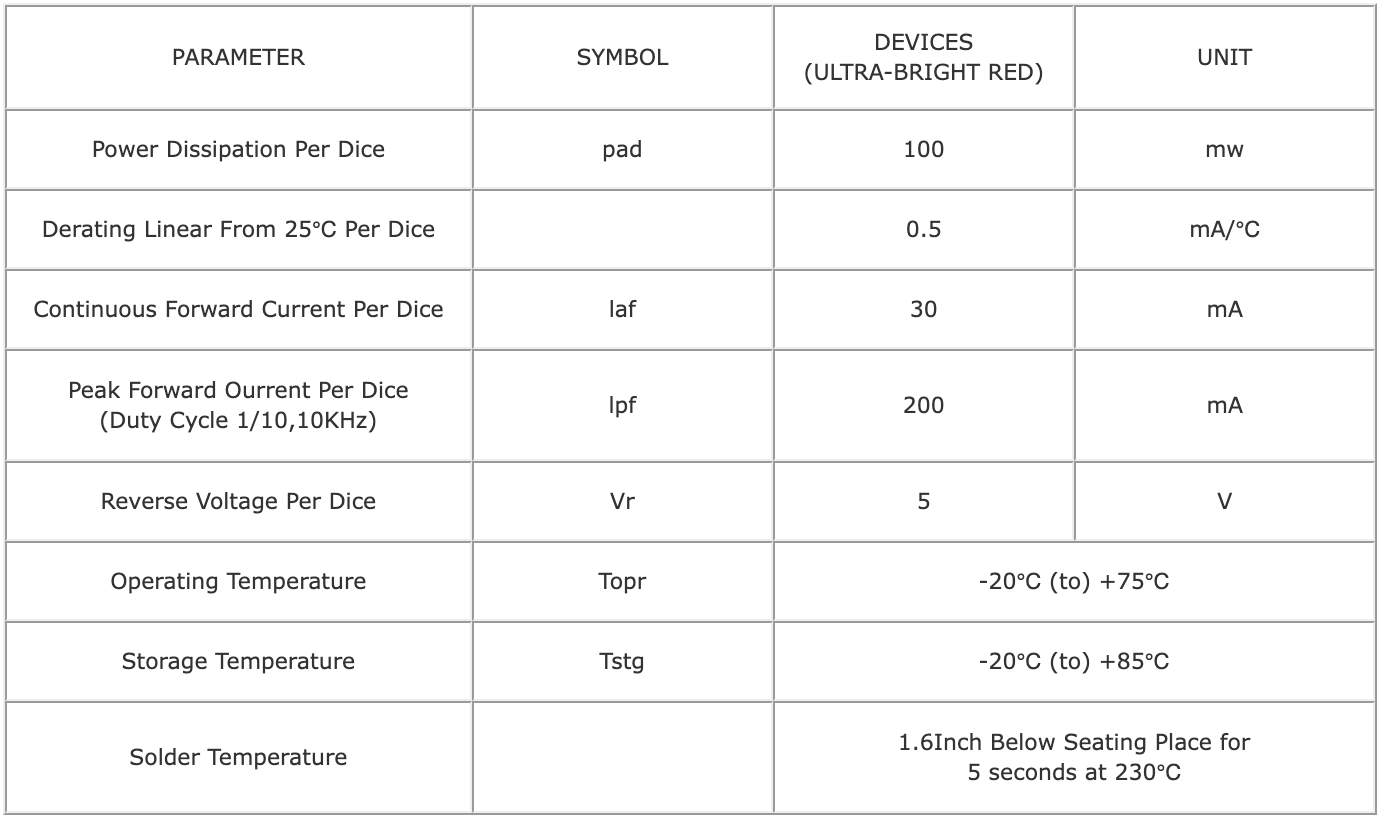

12. Bảng thông số kỹ thuật LED 3161AS

Lưu ý: Các thông số điện như điện áp thuận (Vf), dòng thuận (If), kích thước thân và sơ đồ chân có thể thay đổi tùy nhà sản xuất hoặc phiên bản 3161AS. Khi thiết kế mạch thực tế, nên kiểm tra datasheet của đúng sản phẩm.

---

13. LED 3161AS K chung khác LED A chung như thế nào?

Đặc điểm	3161AS – K chung	LED A chung
Cấu hình	Common Cathode	Common Anode
Chân chung	Cực âm	Cực dương
Chân chung thường nối	GND	VCC
Cách điều khiển	Logic phù hợp K chung	Logic phù hợp A chung
Có thể thay trực tiếp	Không nên	Không nên

Đây là thông số rất quan trọng khi lựa chọn LED 7 thanh. Nếu mạch được thiết kế cho K chung, nên sử dụng đúng loại Common Cathode.

---

14. Hướng dẫn sử dụng LED 3161AS

Bước 1: Xác định chân K chung

Kiểm tra sơ đồ chân của đúng model 3161AS trước khi kết nối.

Bước 2: Kết nối chân chung

Đưa chân Cathode chung về GND theo thiết kế mạch.

Bước 3: Kết nối các đoạn LED

Các chân A, B, C, D, E, F, G được kết nối tới mạch điều khiển.

Bước 4: Sử dụng điện trở hạn dòng

Mỗi đoạn LED nên sử dụng điện trở hạn dòng riêng để bảo vệ LED và mạch điều khiển.

Bước 5: Kết nối DP

Nếu cần hiển thị dấu chấm thập phân, kết nối và điều khiển chân DP.

Bước 6: Điều khiển bằng vi điều khiển

Lập trình bảng mã hiển thị phù hợp với cấu hình Common Cathode.

---

15. Lưu ý khi sử dụng

• Không cấp nguồn trực tiếp cho LED mà không có điện trở hạn dòng.
• Xác định đúng K chung trước khi đấu nối.
• Kiểm tra sơ đồ chân trước khi hàn.
• Không vượt quá dòng thuận cho phép của từng đoạn.
• Khi sử dụng nhiều LED, cần tính toán dòng tổng.
• Nếu dòng điều khiển lớn, nên sử dụng transistor hoặc IC driver.
• Với phương pháp multiplexing, cần tính toán dòng xung và chu kỳ hoạt động phù hợp.
• Không nên dựa vào tên mã để xác định tuyệt đối sơ đồ chân nếu chưa kiểm tra datasheet của linh kiện thực tế.

---

16. Câu hỏi thường gặp

LED 3161AS là K chung hay A chung?

3161AS là LED 7 thanh K chung (Common Cathode) theo cách định danh của sản phẩm.

LED 3161AS có bao nhiêu số?

Sản phẩm hiển thị 1 chữ số.

Kích thước LED là bao nhiêu?

Chiều cao hiển thị khoảng 0.36 inch, tương đương khoảng 9.1mm.

LED có màu gì?

Màu đỏ.

Có thể dùng LED 3161AS với Arduino không?

Có. LED phù hợp với Arduino và nhiều loại vi điều khiển khác.

LED có hiển thị dấu chấm không?

LED 7 thanh có đoạn DP (Decimal Point) để hiển thị dấu chấm thập phân, tuy nhiên cần kiểm tra đúng phiên bản linh kiện trước khi thiết kế mạch.

LED 3161AS có thay được LED A chung không?

Không nên thay trực tiếp. K chung và A chung có cách kết nối và điều khiển khác nhau, vì vậy cần chọn đúng loại theo thiết kế mạch.
