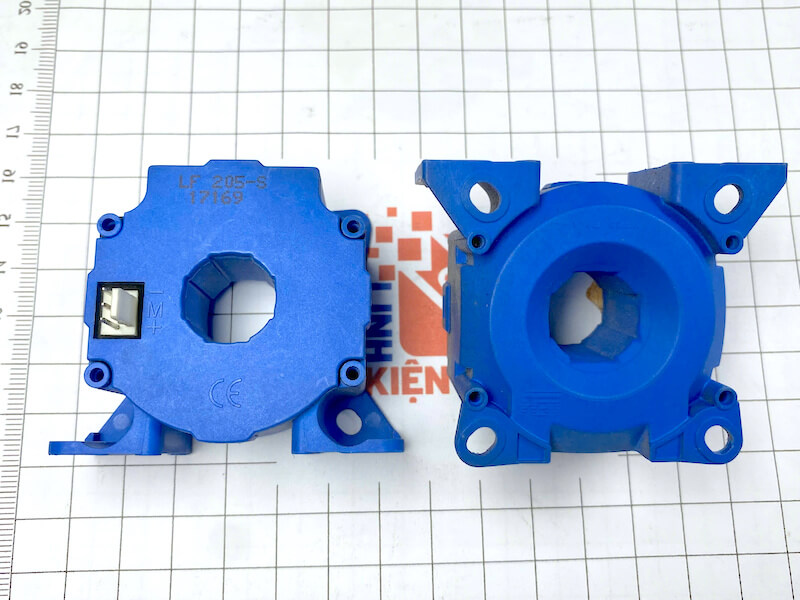

LF 205-S LF205-S Cảm Biến Dòng LEM (Tháo máy)

Giới thiệu về LF205-S

LF205-S là bộ chuyển đổi dòng điện dạng kín vòng, sử dụng hiệu ứng Hall để đo dòng điện một chiều (DC) và xoay chiều (AC), có thiết kế nhỏ gọn và đặc biệt phù hợp với các ứng dụng công nghiệp đòi hỏi độ chính xác cao và khả năng hoạt động ổn định trong môi trường khắc nghiệt.

Đặc điểm nổi bật

• Phạm vi đo:
  • Dòng điện tối đa: 200 A RMS (dòng xoay chiều).
  • Dòng điện thứ cấp: 100 mA (dòng điện định mức).
  • Độ chính xác: Sai số tổng thể ±0.5%, sai số tuyến tính dưới 0.1%.
• Nhiệt độ hoạt động: Bộ chuyển đổi có thể hoạt động trong khoảng nhiệt độ từ -40°C đến +85°C, phù hợp với các môi trường công nghiệp, ngoài trời và hệ thống xe điện.
• Thời gian đáp ứng:
  • Thời gian trễ đến 90% giá trị cuối cùng: dưới 1 µs.
  • Tần số băng thông (-3 dB): DC đến 100 kHz, đảm bảo khả năng đáp ứng nhanh đối với các tín hiệu thay đổi nhanh.
• Điện áp cung cấp:
  • Điện áp đầu vào: ±12V đến ±15V.
  • Tiêu thụ dòng điện: Khoảng 17 mA cộng với dòng điện thứ cấp (IS), giúp tiết kiệm năng lượng.
• Cách ly và bảo vệ:
  • Điện áp cách ly AC: 3.5 kV RMS trong 1 phút.
  • Điện áp chịu xung: 8.8 kV (1.2/50 µs).
  • Khoảng cách cách ly (creepage distance) và khoảng cách clearance: 9.5 mm, đáp ứng tiêu chuẩn an toàn cao.
• Vật liệu và thiết kế:
  • Vỏ nhựa cách điện: Được công nhận theo UL 94-V0, đảm bảo khả năng chống cháy.
  • Dễ dàng lắp đặt: Thiết kế có thể lắp đặt theo chiều dọc hoặc ngang, sử dụng các vít thép M4 hoặc các vít PTKA 25.
• Các tính năng đặc biệt:
  • Chế độ làm việc kín vòng (closed loop), giúp giảm thiểu sai số và nâng cao độ chính xác so với các bộ chuyển đổi mở vòng.
  • Khả năng chống nhiễu cao: Bộ chuyển đổi này có khả năng hoạt động ổn định ngay cả trong môi trường có sự can thiệp điện từ (EMI).
  • Ứng dụng trong các hệ thống điện cao cấp: Từ các bộ nguồn cho đến các bộ điều khiển động cơ.

Thông số kỹ thuật LF205-S

Ứng dụng LF205-S

• Biến tần động cơ và điều khiển động cơ servo: Trong các hệ thống truyền động công nghiệp và robot.
• Nguồn điện không gián đoạn (UPS): Cung cấp sự ổn định cho các hệ thống điện quan trọng.
• Biến tần cho các hệ thống năng lượng tái tạo: Chuyển đổi năng lượng gió hoặc mặt trời sang điện năng sử dụng.
• Bộ sạc pin và bộ chuyển đổi năng lượng cho xe điện.

Kích thước LF205-S

Xem thêm: Nhiều sản phẩm cảm biến dòng tại đây

Datasheet LF205-S
