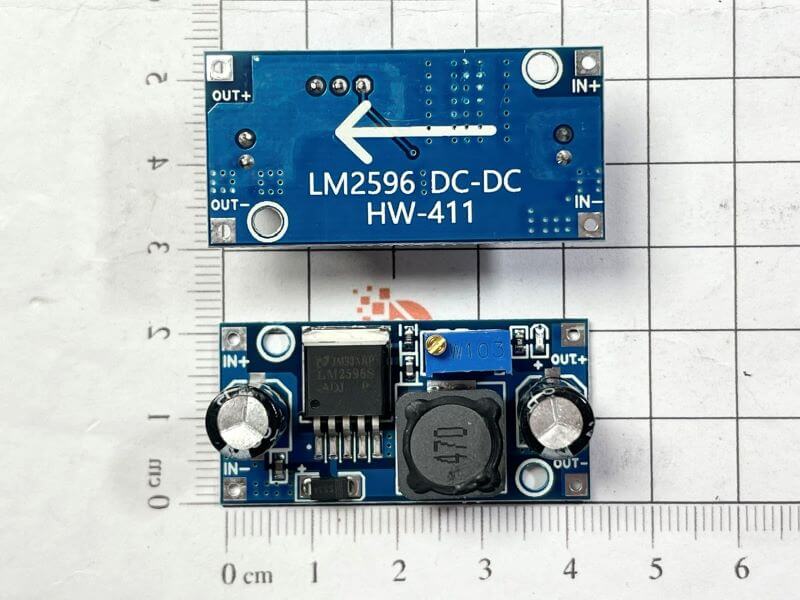

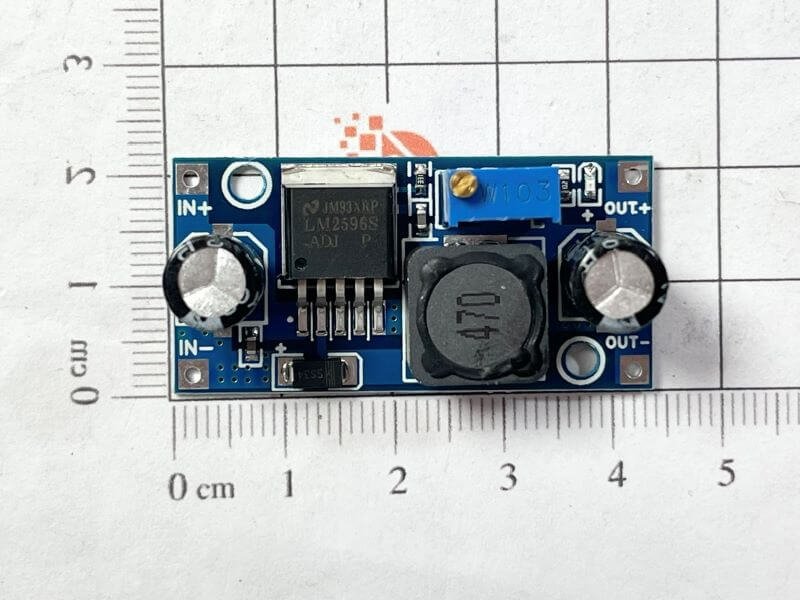

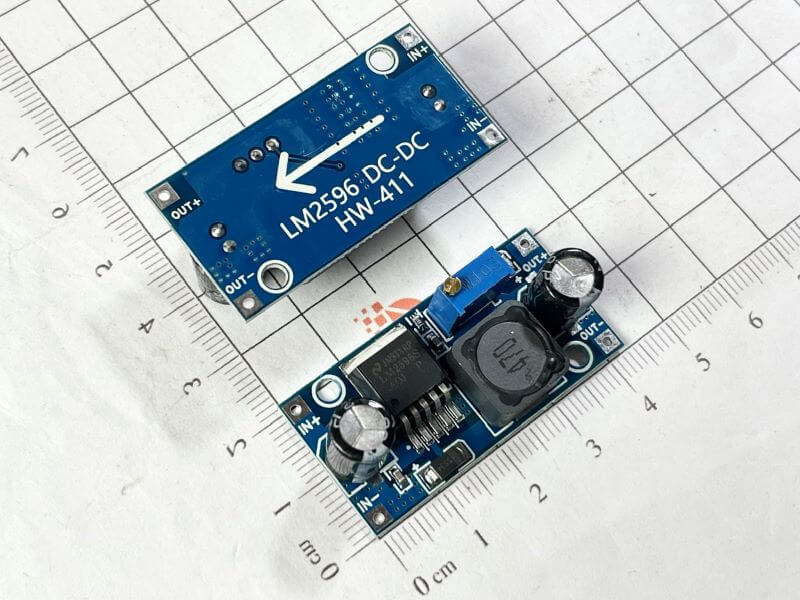

Mạch hạ áp Buck LM2596 DC-DC 3A có thể điều chỉnh điện áp

Mạch Giảm Áp DC LM2596 3A nhỏ gọn có khả năng giảm áp từ 30V xuống 1.5V mà vẫn đạt hiệu suất cao (92%) . Thích hợp cho các ứng dụng chia nguồn, hạ áp, cấp cho các thiết bị như camera, motor, robot,…

Thông số kỹ thuật

• Điện áp đầu vào: Từ 3V đến 30V.
• Điện áp đầu ra: Điều chỉnh được trong khoảng 1.5V đến 30V.
• Dòng đáp ứng tối đa là 3A.
• Hiệu suất: 92%
• Công suất: 15W
• Kích thước: 45 (dài) * 20 (rộng) * 14 (cao) mm

Hướng dẫn sử dụng

Module có 2 đầu vào IN, OUT, 1 biến trở để chỉnh áp đầu ra. Khi cấp điện cho đầu vào (IN) thì người dùng vặn biến trở và dùng VOM để đo mức áp ở đầu ra (OUT) để đạt mức điện áp mà mình mong muốn. Điện áp đầu vào từ 4-35V, điện áp ra từ 1,25-30V, dòng Max 3A, có thể cấp nguồn sử dụng tốt cho raspberry và module sim…

Lưu ý :

• Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
• Cấp nguồn điện ngược sai cực sẽ làm hỏng mạch

• Không nên sử dụng ngõ ra tải là động cơ, nên sử dụng với các tải thuần trở.
