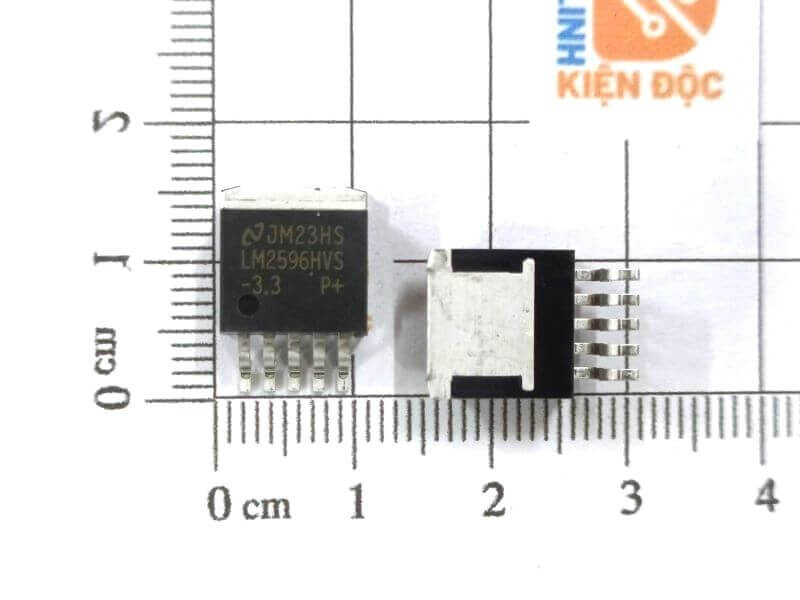

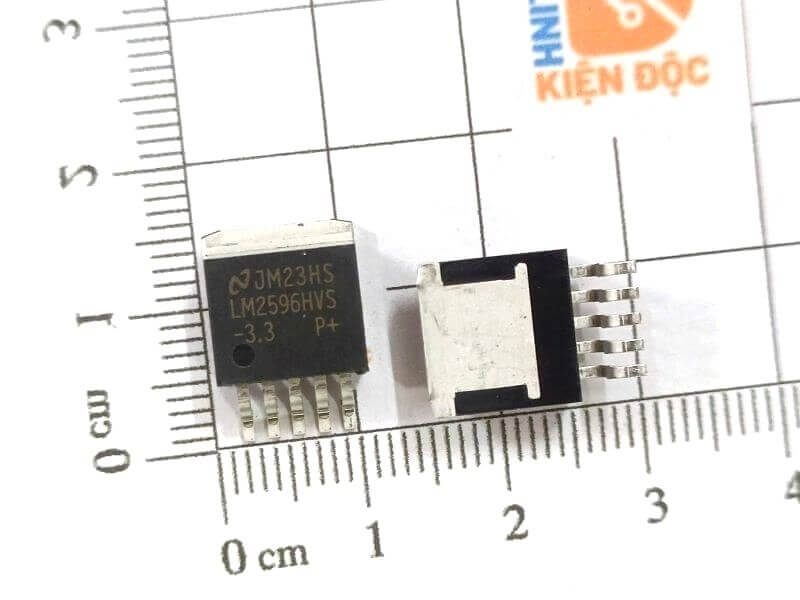

LM2596HVS-3.3 IC nguồn TO-263
12,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu chung
LM2596HVS-3.3 là IC nguồn DC-DC dạng hạ áp (Buck Converter), được thiết kế để chuyển đổi điện áp DC đầu vào cao xuống mức điện áp ổn định 3.3V. IC có khả năng cung cấp dòng tải tối đa khoảng 3A, hoạt động với tần số chuyển mạch cố định 150kHz, giúp đạt hiệu suất cao hơn so với các mạch ổn áp tuyến tính truyền thống. Phiên bản HVS hỗ trợ điện áp đầu vào cao, tùy nhà sản xuất có thể được công bố lên đến khoảng 57–60V. LM2596HVS-3.3 sử dụng dạng đóng gói TO-263-5, thiết kế dạng dán bề mặt, phù hợp với các mạch nguồn có yêu cầu kích thước gọn và khả năng tản nhiệt tốt.
IC được tích hợp các chức năng bảo vệ như giới hạn dòng, bảo vệ quá nhiệt và bảo vệ khi ngõ ra bị ngắn mạch, giúp tăng độ an toàn và độ ổn định khi sử dụng trong các mạch nguồn điện tử. LM2596HVS-3.3 thường được sử dụng trong các bộ nguồn DC-DC, thiết bị điện tử, mạch điều khiển, thiết bị mạng và các hệ thống cần nguồn 3.3V ổn định.
Đặc điểm
● Là IC nguồn chuyển mạch DC-DC Buck (hạ áp), chuyên dùng để giảm điện áp DC đầu vào xuống mức điện áp ổn định.
● Điện áp đầu ra cố định 3.3V, phù hợp với các mạch điện tử sử dụng nguồn logic 3.3V.
● Hỗ trợ dòng tải đầu ra lên đến 3A.
● Tần số chuyển mạch cố định 150kHz, giúp nâng cao hiệu suất chuyển đổi.
● Tích hợp các chức năng bảo vệ như giới hạn dòng, bảo vệ quá nhiệt và bảo vệ ngắn mạch đầu ra.
● Sử dụng package TO-263-5, dạng linh kiện dán SMD, có phần tab kim loại hỗ trợ tản nhiệt.
Cấu tạo
● Mạch chuyển mạch công suất: thực hiện đóng/ngắt dòng điện ở tần số cao để tạo quá trình chuyển đổi điện áp.
● Mạch điều khiển PWM: điều chỉnh chu kỳ đóng/ngắt nhằm duy trì điện áp đầu ra ổn định 3.3V.
● Bộ dao động: tạo tần số chuyển mạch khoảng 150kHz.
● Mạch phản hồi điện áp: theo dõi điện áp đầu ra và điều chỉnh hoạt động của mạch chuyển mạch.
● Mạch giới hạn dòng: hạn chế dòng điện khi tải vượt quá mức cho phép.
● Mạch bảo vệ quá nhiệt: giúp bảo vệ IC khi nhiệt độ hoạt động tăng cao.

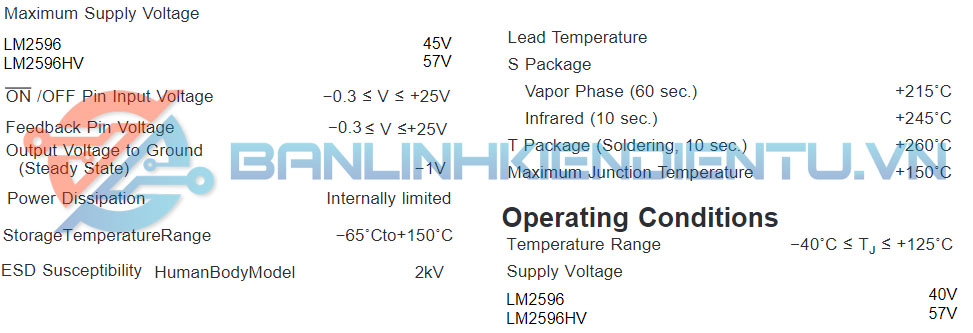

Thông số kĩ thuật

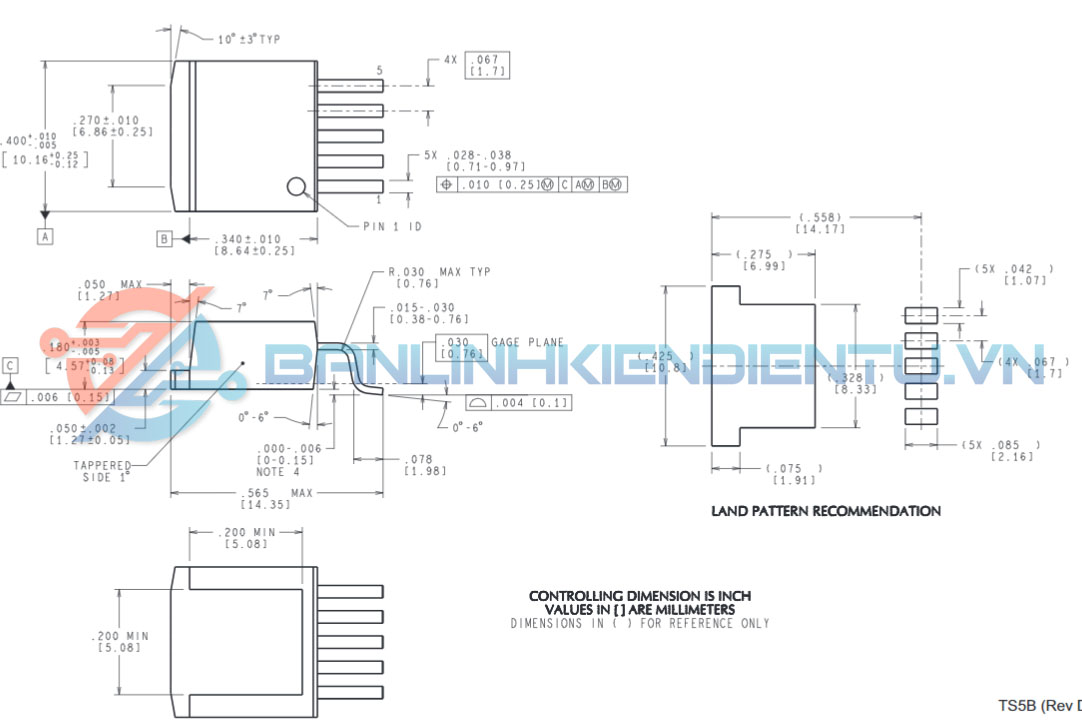

Kích thước
Ứng dụng
● Mạch nguồn DC-DC hạ áp.
● Mạch nguồn 3.3V cho vi điều khiển.
● Thiết bị điện tử và mạch điều khiển.
● Thiết bị mạng, viễn thông.
● Mạch cấp nguồn cho cảm biến và module điện tử.
● Bộ nguồn trên bo mạch PCB.
● Các thiết bị cần chuyển đổi điện áp DC với hiệu suất cao.
Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây
Datasheet LM2596HVS-3.3
