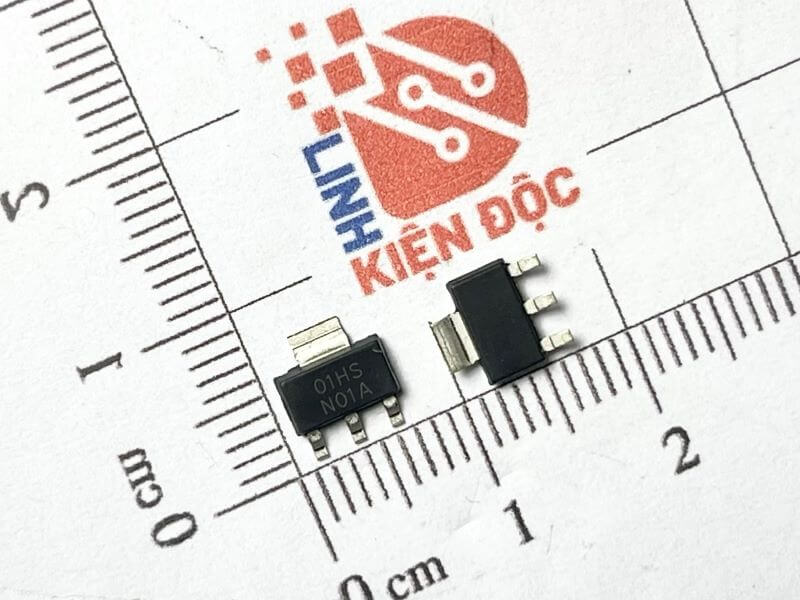

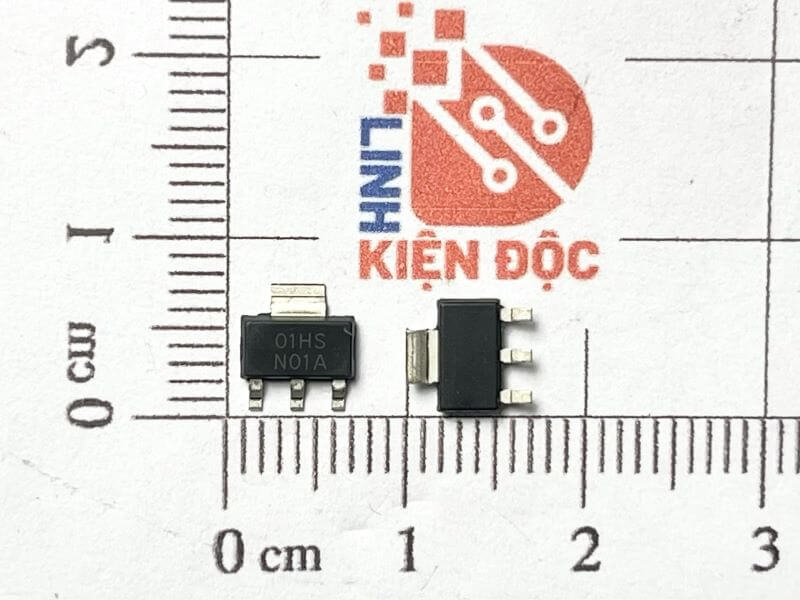

LM317EMP, N01A IC nguồn SOT-223

Giới thiệu về IC LM317E

LM317E là 1 IC ổn áp có 3 chân .Hình dáng bên ngoài nó khá giống với IC họ 78xx 79xx.Đây là 1 IC ổn áp tuyến tính khá phổ biến trong những thiết bị điện tử .Nếu IC họ 78xx có ưu điểm là dễ mắc ,dễ lắp ráp va thiết kế thì IC LM317 lại có ưu điểm là có thể điều chỉnh điện áp đầu ra nhờ các điển trở mắc ngoài trong mạch.Khi sử dụng IC này cần phải chú ý điện áp vào là Vin<40V và dòng tải tiêu thụ tối đa là 1.5A.Điện áp ra Vout có thể điều chỉnh được trong dải từ 1.25V đến 37V.

Đặc trưng kỹ thuật LM317E

• Dung sai điện áp đầu ra điển hình 1%
• Điện áp đầu ra có thể điều chỉnh từ 1,3V ~ 37V
• Dòng điện đầu ra vượt quá 1A
• Bảo vệ ngắn mạch bên trong
• Bảo vệ quá nhiệt bên trong
• Bù trừ vùng an toàn của bóng bán dẫn đầu ra

Thông số kỹ thuật LM317E

Một số ứng dụng của LM317

• D1 bảo vệ thiết bị chống đoản mạch đầu vào, trong khi D2 bảo vệ chống đoản mạch đầu ra khi xả tụ điện.

Sơ đồ chân LM317E

Kích thước IC LM317E

Xem thêm: Nhiều sản phẩm IC nguồn khác

Datasheet LM317E
