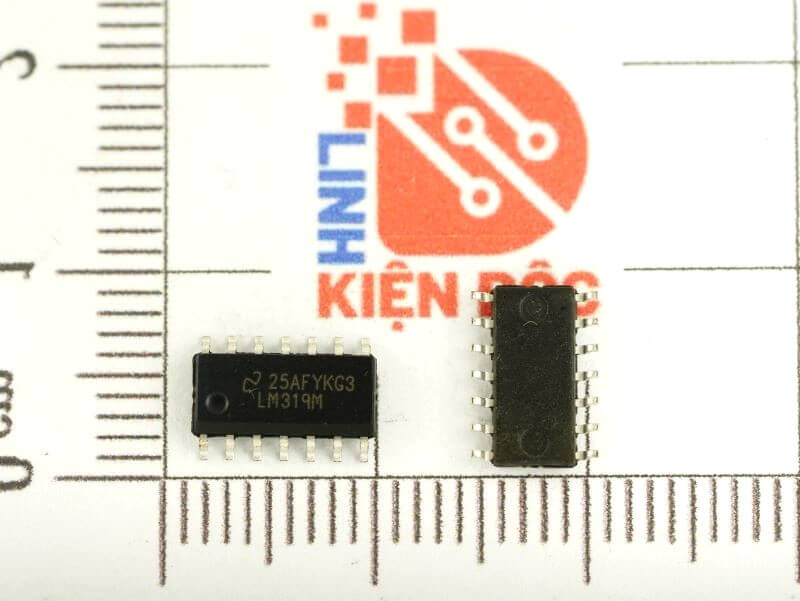

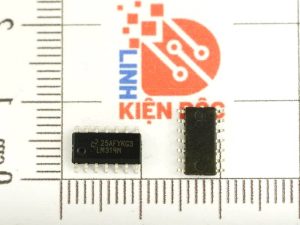

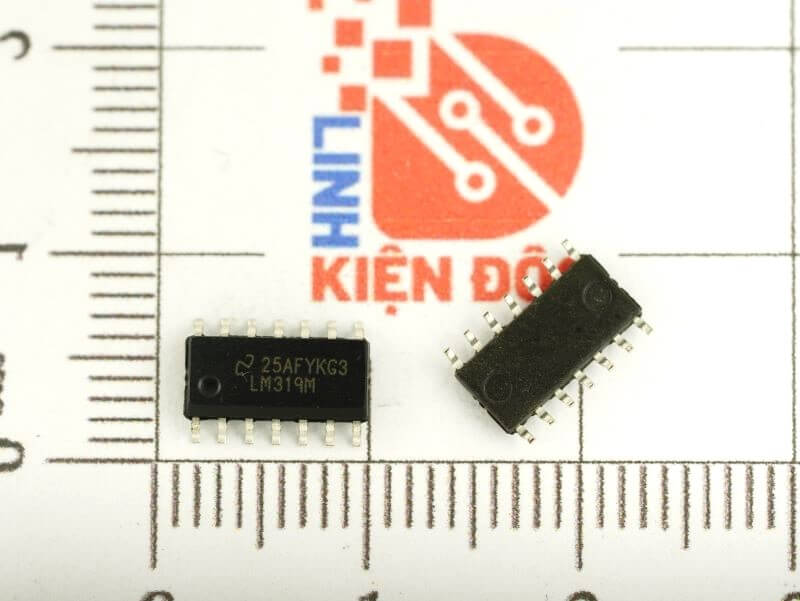

LM319M LM319 IC Op-Amp SOP-14

Giới thiệu IC so sánh LM319M (LM319)

LM319M là một bộ so sánh điện áp tốc độ cao, hai kênh (Dual Comparator), được thiết kế để hoạt động với điện áp cao và thời gian đáp ứng nhanh (80ns). IC này có đầu ra open-collector, cho phép kết nối dễ dàng với nhiều loại tải khác nhau như relay, LED, hoặc giao tiếp với vi điều khiển.

Đặc điểm & Chức năng LM319M

• Bộ so sánh điện áp kép (Dual Comparator) trong một IC.
• Thời gian đáp ứng nhanh (80ns), phù hợp với các ứng dụng tốc độ cao.
• Điện áp hoạt động rộng:
  • Nguồn đơn: 5V – 36V.
  • Nguồn đôi: ±2.5V đến ±18V.
• Đầu ra Open-Collector, có thể kéo dòng tối đa 25mA.
• Dải điện áp đầu vào rộng, có thể so sánh tín hiệu gần mức GND.
• Hoạt động ổn định trong môi trường công nghiệp (-25°C đến 85°C).
• Đóng gói SOP-14 nhỏ gọn, dễ dàng tích hợp trên PCB.

Ứng dụng LM319M

• Bộ so sánh tín hiệu trong hệ thống đo lường và điều khiển.
• Bảo vệ quá áp, quá dòng trong mạch nguồn.
• Tạo tín hiệu PWM trong mạch điều khiển công suất.
• Chuyển đổi tín hiệu tương tự sang số (ADC interface).
• Mạch phát hiện mức điện áp, tạo dao động.
• Ứng dụng trong viễn thông, thiết bị công nghiệp và tự động hóa.

Thông số kỹ thuật chính LM319M

• Điện áp hoạt động:
  • Nguồn đơn: 5V – 36V.
  • Nguồn đôi: ±2.5V đến ±18V.
• Thời gian đáp ứng: 80ns.
• Dòng đầu ra tối đa: 25mA (Open-Collector).
• Điện áp offset đầu vào: ≤ 2mV.
• Dải nhiệt độ hoạt động: -25°C đến 85°C.
• Đóng gói: SOP-14 (Surface Mount).

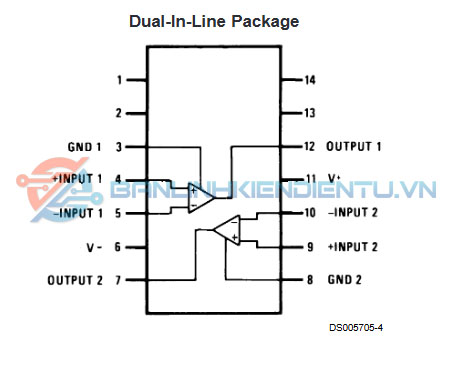

Sơ đồ chân LM319M

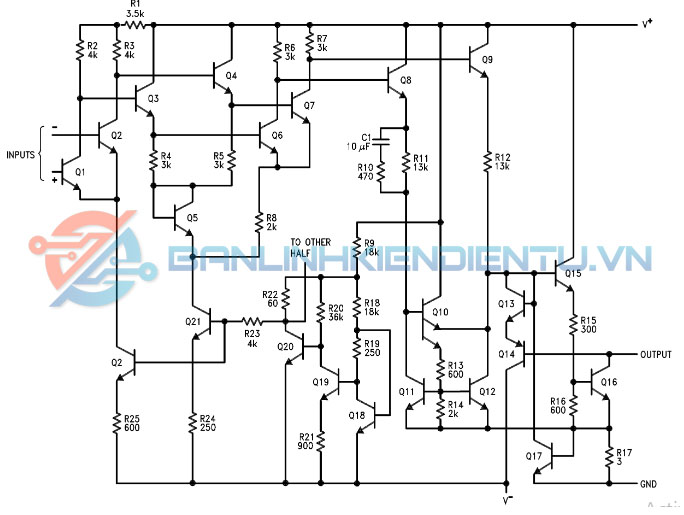

Sơ đồ cấu tạo LM319M

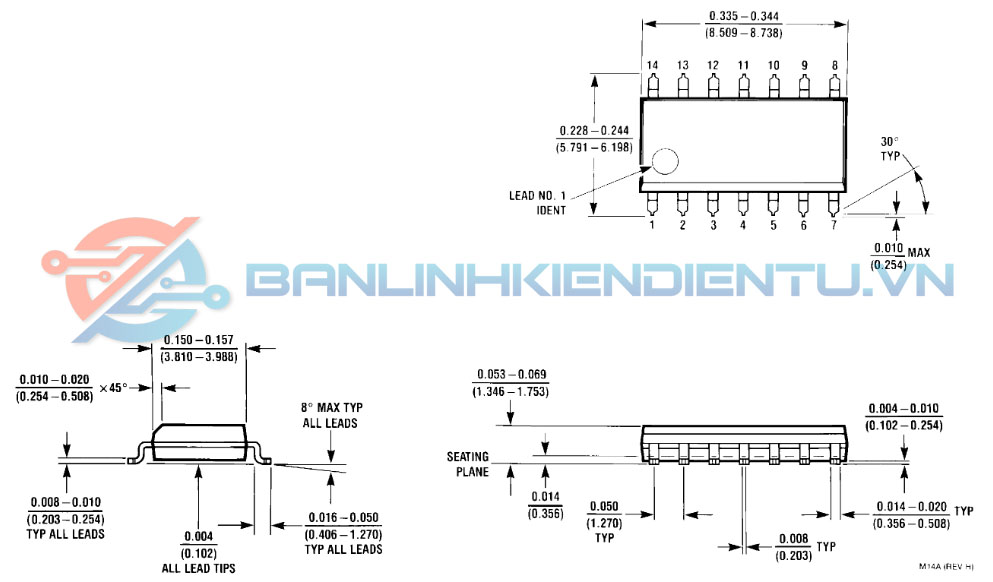

Kích thước LM319M

Xem thêm: Nhiều sản phẩm IC Op-Amp khác tại đây

Datasheet LM319M
