LMC555CM LMC555CMX IC Timer CMOS SOP-8

Giới thiệu chung

LMC555CM / LMC555CMX là IC định thời (Timer) CMOS hiệu suất cao, tương thích chức năng với IC 555 truyền thống nhưng được thiết kế bằng công nghệ CMOS tiêu thụ điện năng thấp. IC thích hợp cho các mạch chạy pin, thiết bị cầm tay và hệ thống yêu cầu dòng tiêu thụ nhỏ.

Phiên bản CM và CMX có chức năng hoàn toàn giống nhau, khác nhau ở quy cách đóng gói/băng cuộn.

Đặc điểm nổi bật

– Công nghệ CMOS, dòng tiêu thụ cực thấp
– Tương thích chân và chức năng với NE555 / LM555
– Hoạt động tốt ở điện áp thấp
– Độ ổn định thời gian cao
– Ngõ ra CMOS kéo lên/kéo xuống
– Hỗ trợ nhiều chế độ hoạt động: đơn ổn, đa hài, chốt
– Phù hợp cho mạch nguồn pin, mạch tiết kiệm năng lượng
– Đóng gói SOP-8 (SOIC-8)

Sơ đồ kết nối chân

Thông số kỹ thuật chính

– Loại IC: Timer CMOS (Analog / Mixed-signal)
– Điện áp hoạt động (VCC): 1.5 V – 15 V
– Dòng tiêu thụ tĩnh: ≈ 50 µA (typ)
– Dòng ngõ ra tối đa: ±10 mA (typ)
– Tần số hoạt động tối đa: khoảng 2 MHz
– Ngưỡng so sánh:

• Trigger: ~ 1/3 VCC

• Threshold: ~ 2/3 VCC
  – Nhiệt độ hoạt động: –40°C đến +85°C

Ứng dụng

– Mạch tạo xung clock
– Mạch tạo trễ thời gian
– Mạch PWM công suất nhỏ
– Mạch nhấp nháy LED
– Thiết bị chạy pin, IoT
– Mạch điều khiển và thử nghiệm

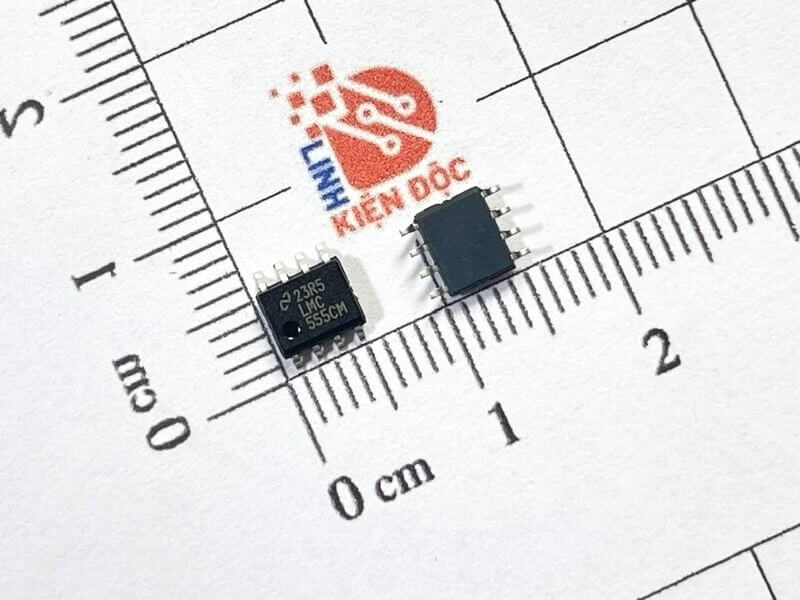

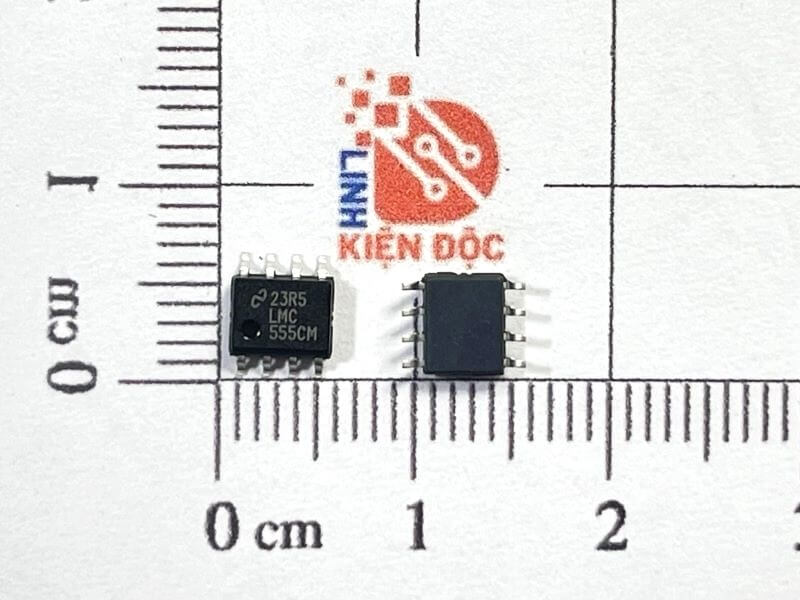

Kích thước

Datasheet LMC555CM
