(loại dày) KP300A 1600V Thyristor SCR đĩa tròn 300A 1600V

Giới thiệu chung về Thyristor SCR KP300A 1600V

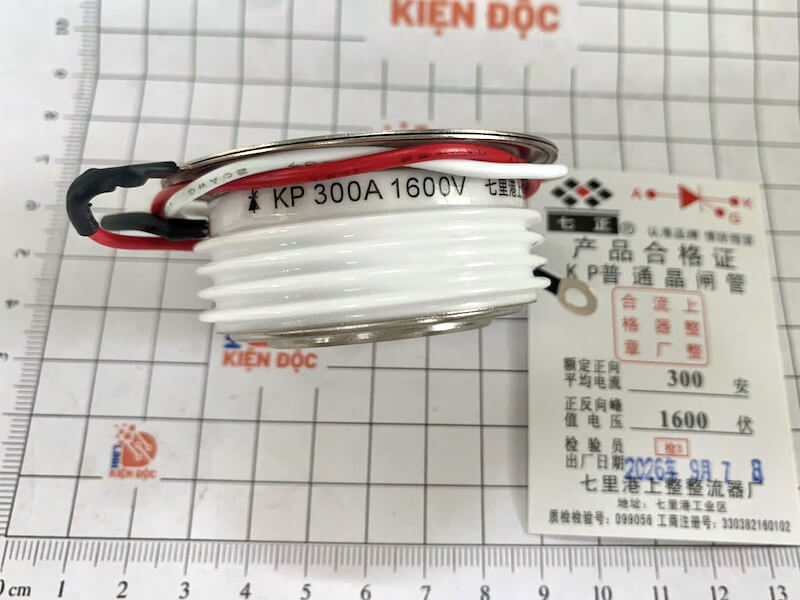

KP300A 1600V là thyristor công suất lớn, thuộc loại SCR (Silicon Controlled Rectifier), có dạng đĩa tròn dùng trong các mạch điện công suất cao. Linh kiện có dòng điện định mức khoảng 300A và điện áp chịu đựng lên đến 1600V.

KP300A thường được sử dụng trong các bộ chỉnh lưu công suất lớn, bộ điều khiển động cơ, máy hàn điện, nguồn công nghiệp, bộ điều khiển nhiệt và các thiết bị biến đổi điện năng.

1. Đặc điểm cấu tạo

Thyristor KP300A có cấu tạo bán dẫn gồm 4 lớp PNPN và 3 cực chính:

• A – Anode (Anốt): cực công suất.

• K – Cathode (Catốt): cực công suất.

• G – Gate: cực điều khiển kích SCR.

Về nguyên lý, dòng điện công suất đi qua giữa hai cực A và K. Cực G dùng để kích SCR chuyển từ trạng thái khóa sang trạng thái dẫn.

Khi điện áp giữa A và K phân cực thuận và có xung kích thích phù hợp đưa vào Gate, SCR bắt đầu dẫn điện. Sau khi đã dẫn, SCR tiếp tục duy trì trạng thái dẫn ngay cả khi tín hiệu Gate được loại bỏ, cho đến khi dòng điện qua SCR giảm xuống dưới dòng duy trì hoặc mạch thực hiện quá trình chuyển mạch.

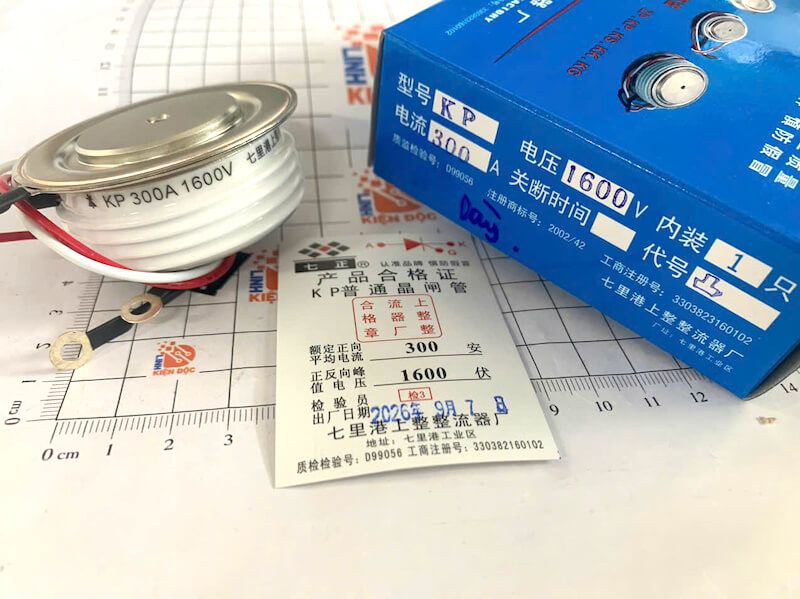

Đối với loại đĩa tròn, chip bán dẫn được đặt bên trong thân đĩa kim loại. Hai mặt của đĩa là các bề mặt tiếp xúc công suất, đồng thời đóng vai trò truyền nhiệt ra bộ tản nhiệt.

2. Thông số kỹ thuật tham khảo

Các thông số chính xác như dòng kích Gate, dòng duy trì, dòng chốt, dòng quá tải không lặp, tốc độ tăng điện áp dv/dt, tốc độ tăng dòng di/dt và nhiệt độ tiếp giáp phụ thuộc vào nhà sản xuất và phiên bản cụ thể của KP300A 1600V.

3. Kích thước

KP300A dạng đĩa tròn có kích thước tương đối lớn để đáp ứng yêu cầu về dòng điện và khả năng tản nhiệt.

Một số phiên bản KP300A có kích thước tham khảo:

• Đường kính ngoài: khoảng 42–55 mm.

• Đường kính vùng tiếp xúc: khoảng 25 mm.

• Chiều cao thân: khoảng 15 mm.

Kích thước thực tế có thể khác nhau tùy hãng sản xuất. Vì vậy, khi thay thế linh kiện cần kiểm tra chính xác đường kính, chiều cao, đường kính bề mặt tiếp xúc và kiểu gá lắp.

4. Đặc điểm của loại đĩa dày

KP300A loại đĩa dày được thiết kế để làm việc với dòng điện lớn. Hai mặt kim loại của linh kiện được đặt tiếp xúc với các khối tản nhiệt.

Cấu trúc lắp đặt cơ bản:

Bộ tản nhiệt → KP300A → Bộ tản nhiệt

Linh kiện cần được ép với lực phù hợp để đảm bảo bề mặt tiếp xúc tốt. Việc lắp đặt đúng giúp giảm điện trở tiếp xúc và nâng cao khả năng truyền nhiệt.

Khi làm việc ở dòng điện hàng trăm ampe, hệ thống tản nhiệt là yếu tố đặc biệt quan trọng. Không nên vận hành KP300A ở dòng cao mà không có bộ tản nhiệt và cơ cấu ép phù hợp.

5. Ứng dụng

KP300A 1600V có thể được sử dụng trong nhiều hệ thống điện công suất lớn:

• Bộ chỉnh lưu AC sang DC công suất lớn.

• Cầu chỉnh lưu 1 pha hoặc 3 pha.

• Bộ chỉnh lưu 6 SCR.

• Bộ điều khiển tốc độ động cơ DC.

• Bộ khởi động mềm cho động cơ.

• Máy hàn điện công suất lớn.

• Bộ điều khiển nhiệt công nghiệp.

• Bộ điều khiển công suất AC.

• Bộ nguồn DC công suất lớn.

• Thiết bị biến đổi điện năng công nghiệp.

• Hệ thống sạc và nạp ắc quy công suất lớn.
