LT3508FE LT3508 3508FE IC nguồn TSSOP16

Giới thiệu về LT3508FE

LT3508FE là một IC nguồn chuyển mạch (switching regulator) tích hợp, được thiết kế để cung cấp hiệu suất cao và sự linh hoạt trong các ứng dụng điều chỉnh nguồn điện. Với cấu hình chân TSSOP16, LT3508FE phù hợp cho các thiết kế mạch nhỏ gọn, đặc biệt là trong các hệ thống nhúng, thiết bị công nghiệp, và viễn thông.

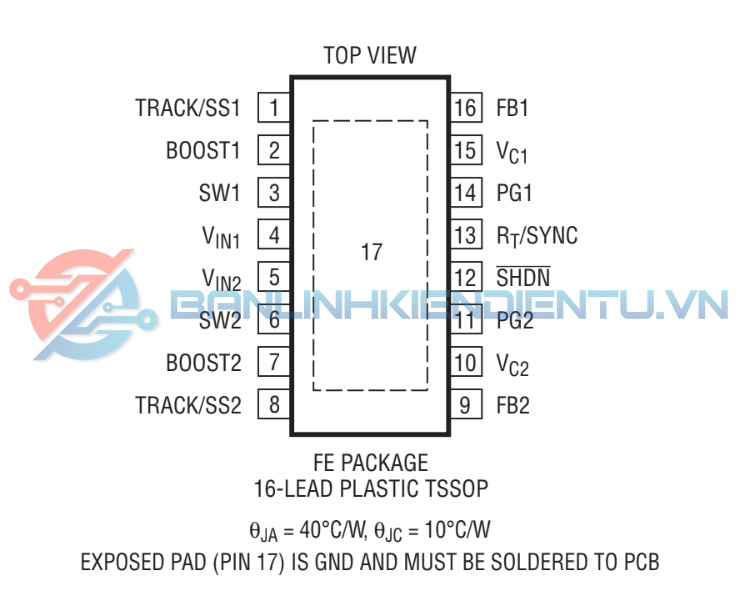

Sơ đồ chân LT3508FE

Đặc điểm của LT3508FE

1. Hiệu suất cao:
   • Được tối ưu hóa để đạt hiệu suất chuyển đổi cao, giảm thiểu tổn hao nhiệt.
2. Đầu ra kép linh hoạt:
   • Hỗ trợ điều chỉnh hai kênh độc lập hoặc liên kết, đáp ứng nhu cầu cấp nguồn đa dạng.
3. Bảo vệ tích hợp:
   • Bảo vệ ngắn mạch, quá dòng, và quá nhiệt, giúp hệ thống hoạt động an toàn và ổn định.
4. Thiết kế nhỏ gọn:
   • Kích thước TSSOP16 nhỏ gọn, tiết kiệm không gian cho các mạch in dày đặc.
5. Khả năng điều chỉnh linh hoạt:
   • Hỗ trợ điều chỉnh dải điện áp đầu ra rộng.

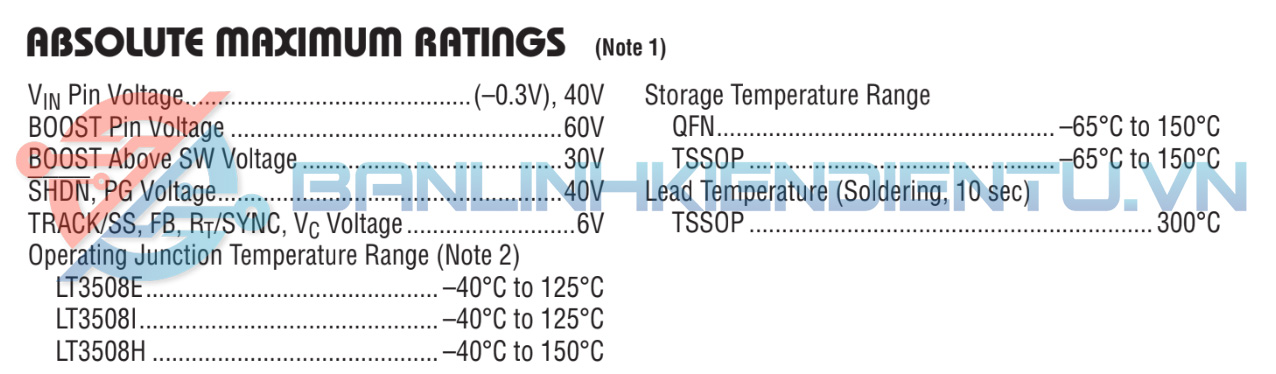

Thông số kỹ thuật của LT3508FE

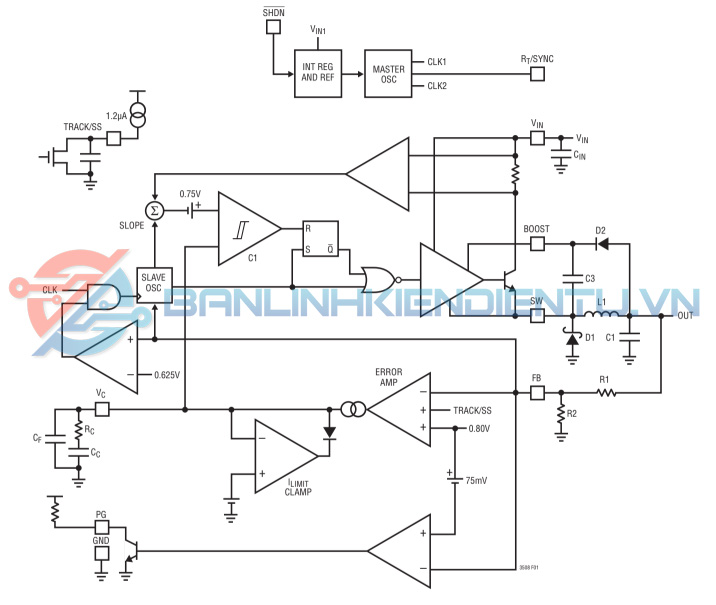

Sơ đồ khối LT3508FE

Nguyên lý hoạt động của LT3508FE

LT3508FE hoạt động dựa trên nguyên lý chuyển đổi nguồn điện sử dụng mạch điều khiển xung (PWM). IC này điều chỉnh dòng điện đầu vào để cung cấp đầu ra ổn định thông qua các linh kiện như cuộn cảm, diode, và tụ điện. Hai kênh đầu ra có thể hoạt động đồng thời, với khả năng độc lập điều chỉnh điện áp và dòng tải.

Chức năng của LT3508FE

1. Chuyển đổi DC-DC hiệu quả:
   • Chuyển đổi điện áp DC đầu vào thành điện áp DC ổn định phù hợp với tải.
2. Cung cấp nguồn kép:
   • Đáp ứng các ứng dụng yêu cầu hai nguồn điện đầu ra riêng biệt hoặc kết hợp.
3. Bảo vệ hệ thống:
   • Giảm thiểu nguy cơ hỏng hóc nhờ cơ chế bảo vệ tích hợp.
4. Hỗ trợ thiết kế nhỏ gọn:
   • Phù hợp với các thiết bị yêu cầu không gian mạch hạn chế.

Ứng dụng của LT3508FE

1. Hệ thống viễn thông:
   • Sử dụng trong các bộ phát sóng, thiết bị mạng và truyền thông.
2. Thiết bị công nghiệp:
   • Ứng dụng trong các bộ điều khiển tự động, cảm biến, và máy đo.
3. Thiết bị y tế:
   • Cung cấp nguồn ổn định cho các thiết bị đo lường và chuẩn đoán.
4. Hệ thống nhúng:
   • Sử dụng trong các bo mạch Arduino, Raspberry Pi, và các vi điều khiển khác.
5. Nguồn cung cấp đa năng:
   • Các ứng dụng yêu cầu nhiều mức điện áp đầu ra khác nhau.

Lưu ý khi sử dụng LT3508FE

1. Tản nhiệt tốt:
   • Đảm bảo hệ thống tản nhiệt hiệu quả để duy trì hoạt động ổn định khi tải lớn.
2. Chọn linh kiện phụ hợp lý:
   • Sử dụng cuộn cảm, diode và tụ điện đúng giá trị để tối ưu hiệu suất.
3. Kiểm tra trước khi lắp đặt:
   • Đảm bảo điện áp và dòng tải không vượt quá giới hạn thiết kế của IC.
4. Bố trí mạch hợp lý:
   • Giảm thiểu nhiễu và tổn thất bằng cách đặt linh kiện theo hướng dẫn thiết kế mạch.

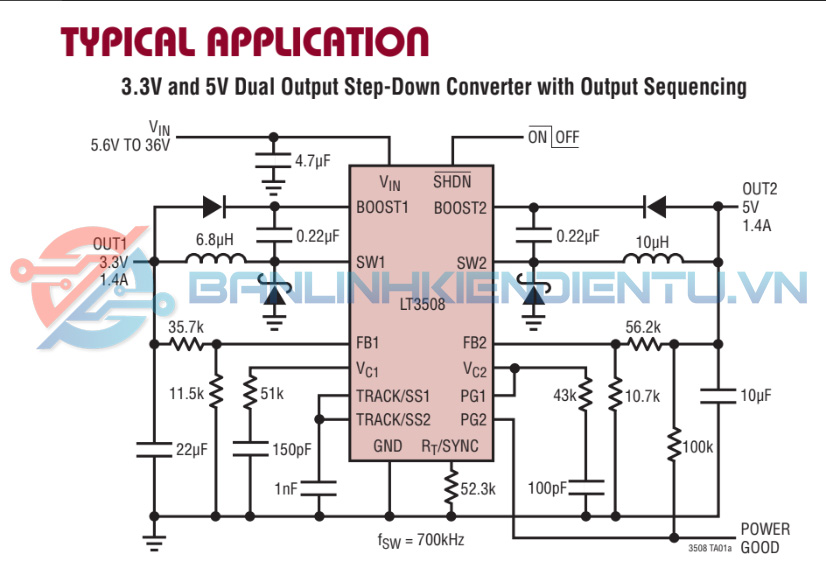

Sơ đồ mạch ứng dụng LT3508FE

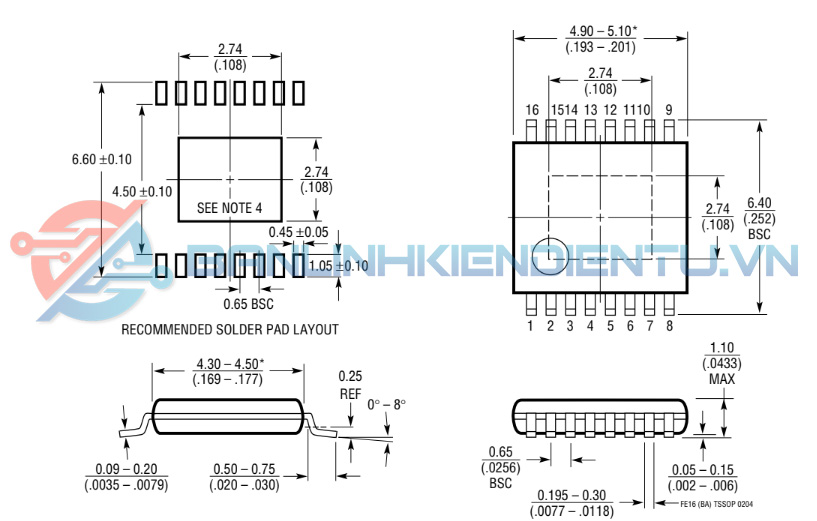

Kích thước LT3508FE

Xem thêm những mã IC khác tại đây

Datasheet LT3508FE
