LTC4011, LTC4011CFE IC Chức Năng TSSOP-20

Giới thiệu về IC LTC4011

LTC4011 cung cấp giải pháp sạc nhanh pin niken hoàn chỉnh, tiết kiệm chi phí trong một gói nhỏ sử dụng một vài thành phần bên ngoài. Bộ điều khiển nguồn dòng điện PWM 550kHz và tất cả các mạch điều khiển khởi tạo, giám sát và chấm dứt sạc cần thiết đều được bao gồm. LTC4011 tự động cảm nhận sự hiện diện của bộ chuyển đổi DC và việc lắp hoặc tháo pin. Pin đã xả nhiều được sạc trước bằng dòng điện nhỏ giọt.

LTC4011 có thể đồng thời sử dụng cả kỹ thuật chấm dứt sạc nhanh –∆V và ∆T/∆t và có thể phát hiện nhiều lỗi pin khác nhau. Nếu cần, một lần sạc đầy sẽ tự động được áp dụng cho pin NiMH sau khi sạc nhanh hoàn tất. IC cũng sẽ tiếp tục sạc nếu pin tự xả sau một chu kỳ sạc đầy. Tất cả các hoạt động sạc LTC4011 đều được xác định theo thời gian sạc thực tế và điện áp cell trung bình tối đa. Sạc cũng có thể được kiểm soát theo giới hạn nhiệt độ tối thiểu và tối đa. Các thông số kết thúc sạc nhanh NiMH hoặc NiCd có thể lựa chọn bằng chân cắm.

Đặc trưng kỹ thuật

• Bộ sạc NiMH/NiCd hoàn chỉnh cho 1 đến 16 cell
• Không cần vi điều khiển hoặc chương trình cơ sở
• Bộ điều khiển nguồn dòng PWM đồng bộ 550kHz
• Không có tiếng ồn khi sử dụng tụ gốm
• Hỗ trợ điều khiển PowerPathTM
• Dòng điện sạc có thể lập trình: Độ chính xác 5%
• Phạm vi điện áp đầu vào rộng: 4,5V đến 34V
• Tự động sạc trước nhỏ giọt
• –∆V Kết thúc sạc nhanh
• Tùy chọn kết thúc sạc nhanh ∆T/∆t
• Tự động sạc đầy NiMH
• Bộ hẹn giờ có thể lập trình
• Tự động sạc lại
• Nhiều đầu ra trạng thái
• Tắt micropower
• Gói TSSOP tăng cường nhiệt 20 chân

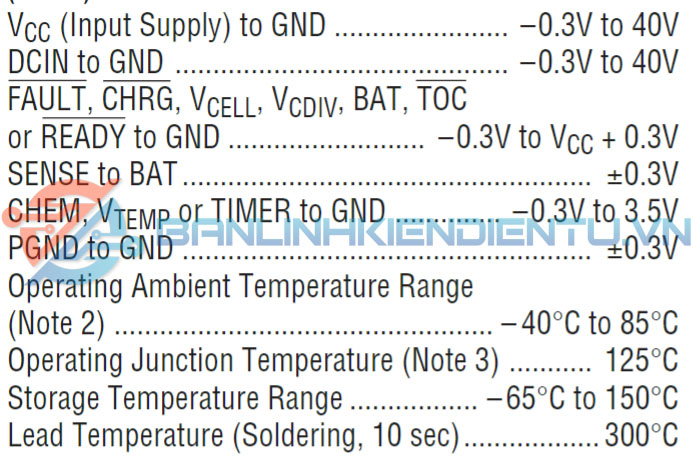

Thông số kỹ thuật

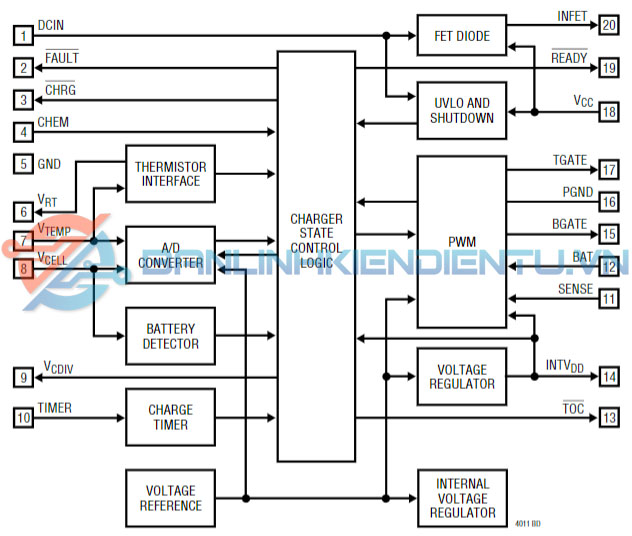

Sơ đồ khối

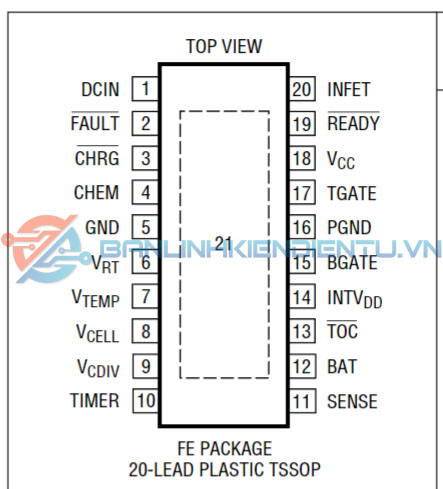

Sơ đồ chân

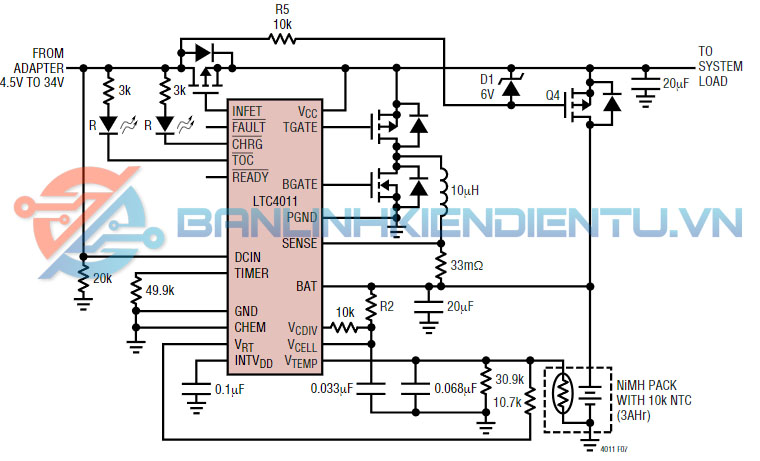

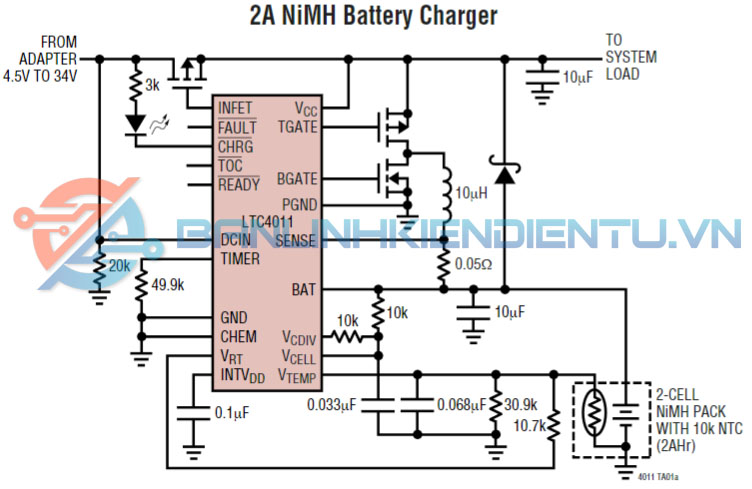

Ứng dụng

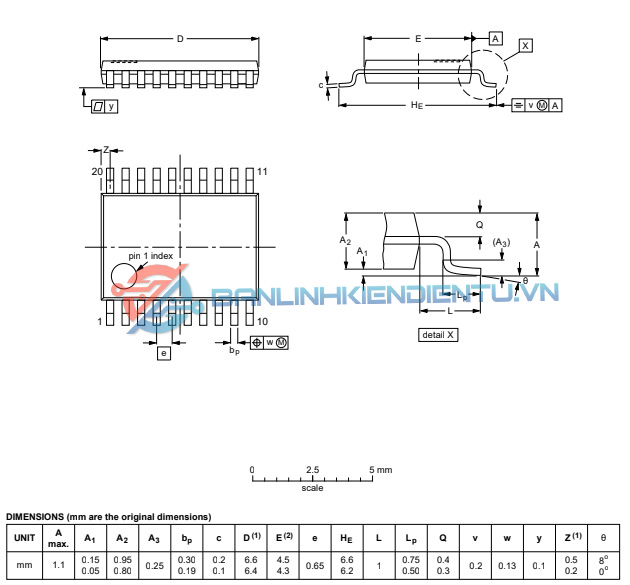

Kích thước IC LTC4011

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet LTC4011
