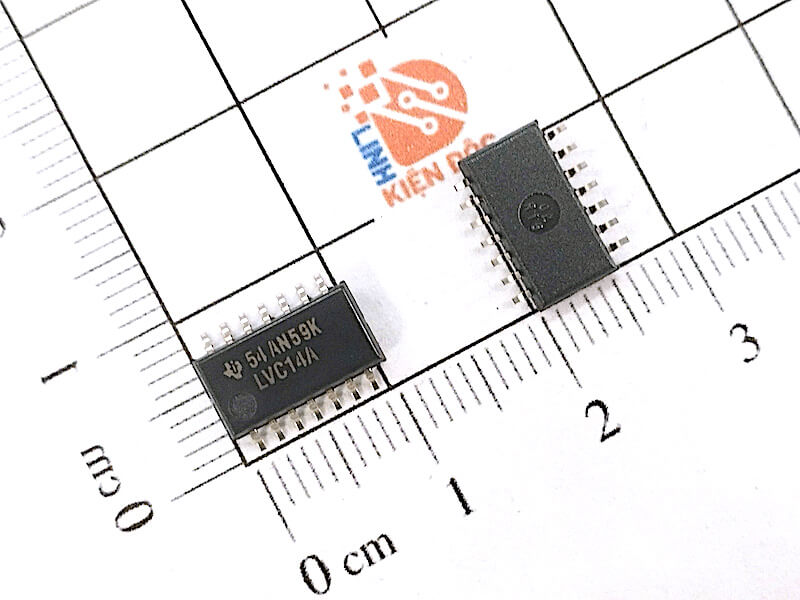

LVC14A IC logic 6 cổng đảo SOP-14 5.2mm



LVC14A IC logic 6 cổng đảo SOP-14 5.2mm là IC logic CMOS tích hợp 6 cổng đảo (Hex Inverter), được sử dụng để đảo trạng thái tín hiệu logic và tạo dạng xung ổn định trong các mạch điện tử số. Dòng 74LVC14A nổi bật với ngõ vào Schmitt Trigger, giúp xử lý tốt các tín hiệu có sườn lên/xuống chậm hoặc bị nhiễu.

Với thiết kế 14 chân dạng SOP-14, LVC14A phù hợp cho các mạch điều khiển, mạch tạo xung, xử lý tín hiệu số, giao tiếp logic và nhiều ứng dụng điện tử nhúng.

Sơ đồ chân LVC14A SOP-14

LVC14A có tổng cộng 14 chân, trong đó có 6 cặp ngõ vào/ngõ ra tương ứng với 6 cổng đảo:

Sơ đồ chân này được thể hiện trong datasheet 74LVC14A của Nexperia.

Chức năng của LVC14A

LVC14A gồm 6 cổng NOT độc lập, mỗi cổng có một đầu vào và một đầu ra. Chức năng cơ bản là đảo mức logic:

• Tín hiệu đầu vào LOW (0) → đầu ra HIGH (1).
• Tín hiệu đầu vào HIGH (1) → đầu ra LOW (0).

Điểm đáng chú ý của LVC14A là các đầu vào sử dụng cấu trúc Schmitt Trigger. Đặc tính này tạo ra vùng ngưỡng chuyển mạch rõ ràng hơn, giúp giảm hiện tượng dao động hoặc chuyển trạng thái không ổn định khi tín hiệu đầu vào bị nhiễu hoặc thay đổi chậm.

Do đó, IC có thể được sử dụng không chỉ như một cổng đảo logic thông thường mà còn để tạo hình dạng xung, làm sạch tín hiệu và chuyển đổi tín hiệu có dạng không lý tưởng thành tín hiệu logic rõ ràng.

Ưu điểm nổi bật của IC LVC14A

1. Tích hợp 6 cổng đảo trong một IC

Thay vì sử dụng nhiều IC logic đơn, LVC14A tích hợp 6 cổng NOT trong cùng một chip. Điều này giúp tiết kiệm diện tích PCB, giảm số lượng linh kiện và đơn giản hóa thiết kế mạch.

2. Ngõ vào Schmitt Trigger

Schmitt Trigger đặc biệt hữu ích khi xử lý các tín hiệu có tốc độ chuyển mức chậm hoặc nhiều nhiễu. Đây là một trong những ưu điểm quan trọng của LVC14A khi dùng trong các mạch tạo xung và xử lý tín hiệu.

3. Hỗ trợ giao tiếp logic 3.3V và tín hiệu đầu vào 5V

Theo thông tin từ Nexperia, 74LVC14A có nguồn hoạt động khoảng 1.2V đến 3.6V và ngõ vào có khả năng chịu điện áp cao đến 5.5V, cho phép giao tiếp giữa các hệ thống logic 3.3V và 5V trong những điều kiện phù hợp.

4. Tiêu thụ công suất thấp

Công nghệ LVC sử dụng logic CMOS nên có mức tiêu thụ công suất thấp, phù hợp với các thiết bị điện tử cần tối ưu năng lượng. TI công bố dòng SN74LVC14A có dòng cấp tối đa ở trạng thái tĩnh khoảng 10 µA.

5. Tốc độ chuyển mạch cao

Dòng LVC14A được thiết kế cho các ứng dụng logic tốc độ cao. TI công bố thời gian trễ lan truyền điển hình thuộc khoảng 5–10 ns, tùy điều kiện hoạt động và cấu hình tải.

Ứng dụng của LVC14A IC logic

Nhờ có 6 cổng đảo và đầu vào Schmitt Trigger, LVC14A có thể được ứng dụng trong nhiều loại mạch điện tử:

• Mạch tạo xung và định hình xung: chuyển đổi tín hiệu bị méo hoặc có sườn chậm thành tín hiệu logic rõ ràng.
• Mạch chống nhiễu tín hiệu: Schmitt Trigger giúp hạn chế việc tín hiệu nhiễu quanh mức ngưỡng làm đầu ra chuyển trạng thái liên tục.
• Mạch tạo dao động: có thể kết hợp với điện trở và tụ điện để tạo mạch dao động astable.
• Mạch tạo trễ và tạo xung đơn ổn: sử dụng các cổng logic kết hợp với linh kiện RC.
• Mạch giao tiếp vi điều khiển: hỗ trợ xử lý và đảo mức tín hiệu logic trong các thiết kế sử dụng MCU.
• Mạch chuyển đổi mức logic: ngõ vào có khả năng chịu 5V giúp LVC14A phù hợp với một số thiết kế giao tiếp giữa hệ thống 3.3V và 5V.
• Mạch điện tử số và điều khiển: sử dụng như các cổng NOT độc lập trong các khối logic.
• Thiết bị điện tử công nghiệp và nhúng: dùng để xử lý tín hiệu điều khiển, xung clock hoặc tín hiệu cảm biến sau khi được điều hòa.

Nexperia cũng liệt kê các ứng dụng tiêu biểu của 74LVC14A như wave/pulse shaper trong môi trường nhiều nhiễu, astable multivibrator và monostable multivibrator.

Thông số kỹ thuật LVC14A

Các thông số trên tham khảo dòng 74LVC14A; thông số chính xác có thể khác theo hãng sản xuất và mã package cụ thể. Ví dụ, Nexperia cung cấp 74LVC14A ở package SO14 và TSSOP14, trong khi TI có nhiều lựa chọn package 14 chân khác nhau.

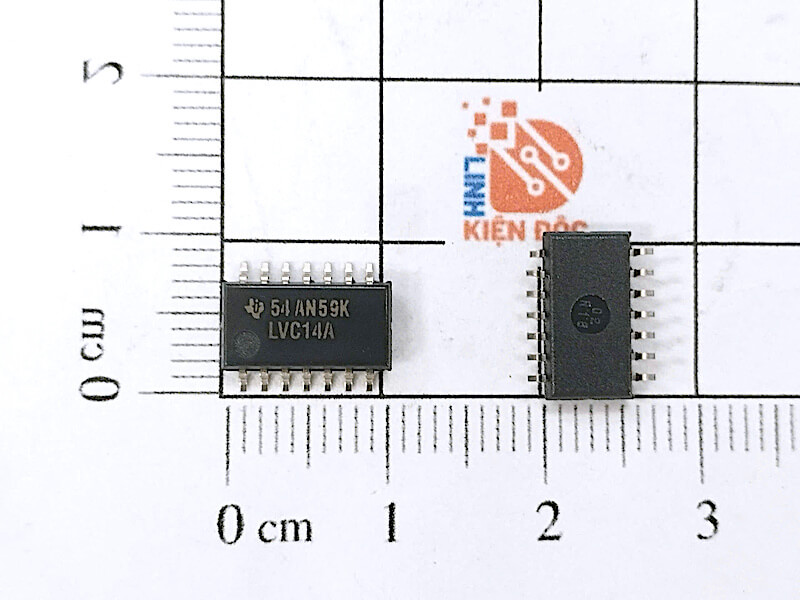

Kích thước LV14A

LVC14A hoạt động như thế nào?

Mỗi cổng trong LVC14A hoạt động theo nguyên lý đảo logic. Khi đưa tín hiệu vào chân A, tín hiệu tại chân Y sẽ có trạng thái ngược lại.

Ví dụ:

A = 0 → Y = 1

A = 1 → Y = 0

Khi sử dụng chức năng Schmitt Trigger, tín hiệu đầu vào không cần phải có sườn chuyển mức quá nhanh. Điều này đặc biệt hữu ích khi tín hiệu đến từ cảm biến, mạch RC hoặc các nguồn tín hiệu dễ bị nhiễu.

Có thể tận dụng nhiều cổng trong cùng một IC để xây dựng các tầng đảo, mạch tạo xung hoặc mạch xử lý tín hiệu mà không cần bổ sung thêm nhiều IC logic.

Lưu ý khi sử dụng LVC14A

Khi thiết kế mạch với LVC14A, cần cấp nguồn đúng theo datasheet của đúng nhà sản xuất và mã IC. Mặc dù đầu vào của dòng 74LVC14A có khả năng chịu điện áp cao hơn VCC trong điều kiện quy định, không nên hiểu điều này là IC có thể cấp nguồn 5V trực tiếp; dòng 74LVC14A thông thường có VCC tối đa khoảng 3.6V.

Nên đặt tụ bypass gần chân VCC và GND của IC để cải thiện độ ổn định nguồn. Các đầu vào không sử dụng cũng nên được xử lý phù hợp theo thiết kế mạch, tránh để đầu vào ở trạng thái trôi.

Xem thêm: Nhiều sản phẩm IC khác tại đây

Datasheet LVC14A
