MAC97A8 Triac 0.8A 600V SOT-23

Giới thiệu chung về MAC97A8 TRIAC 0,8 A 600 V SOT-23

MAC97A8 là linh kiện bán dẫn công suất thuộc nhóm TRIAC hai chiều, được sử dụng để đóng cắt và điều khiển công suất đối với tải xoay chiều AC. Phiên bản MAC97A8 0,8 A 600 V dạng SOT-23 có kích thước nhỏ, phù hợp với các mạch điện tử cần tiết kiệm diện tích PCB.

TRIAC có khả năng dẫn điện theo cả hai chiều khi được kích thích tại chân Gate, vì vậy đặc biệt phù hợp với các mạch điều khiển điện áp AC như điều chỉnh độ sáng đèn, điều khiển quạt, động cơ nhỏ và các thiết bị gia dụng.

1. Đặc điểm chính

• Loại linh kiện: TRIAC hai chiều.

• Dòng điện RMS: 0,8 A.

• Điện áp khóa cực đại: 600 V.

• Có khả năng dẫn dòng theo cả hai chiều.

• Điều khiển bằng chân Gate.

• Độ nhạy Gate tương đối cao, yêu cầu dòng kích nhỏ.

• Hỗ trợ hoạt động ở 4 quadrant.

• Phù hợp với mạch điều khiển pha AC.

• Đóng gói dạng SOT-23-3L.

• Kích thước nhỏ, phù hợp với thiết bị điện tử SMD.

• Có thể sử dụng trong các mạch đóng cắt tải AC công suất nhỏ.

2. Cấu tạo

TRIAC có cấu tạo tương đương về mặt chức năng với hai SCR mắc song song ngược chiều và dùng chung một cực điều khiển Gate.

MAC97A8 có 3 chân chính:

Sơ đồ nguyên lý đơn giản:

                 MT2
                  │
                  │
             ┌────┴────┐
             │ TRIAC   │
             │ MAC97A8 │
             └────┬────┘
                  │
                 MT1

                  G
                  │
            Mạch kích Gate

Khi không có tín hiệu kích thích hợp tại Gate, TRIAC ở trạng thái khóa. Khi có dòng kích vào Gate, TRIAC chuyển sang trạng thái dẫn và cho phép dòng điện chạy giữa MT1 và MT2

3. Thông số kỹ thuật

Các thông số cụ thể có thể thay đổi tùy nhà sản xuất. Khi thiết kế mạch thực tế cần sử dụng datasheet đúng với nhà sản xuất của linh kiện.

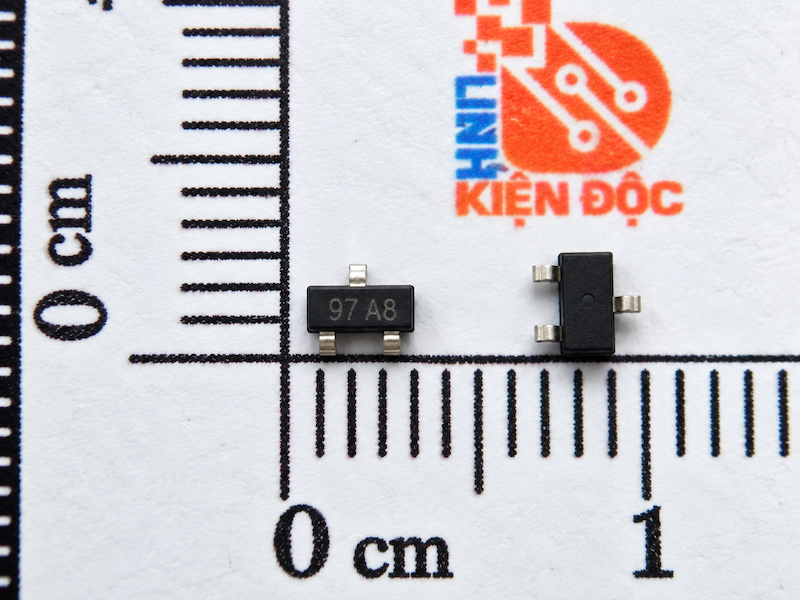

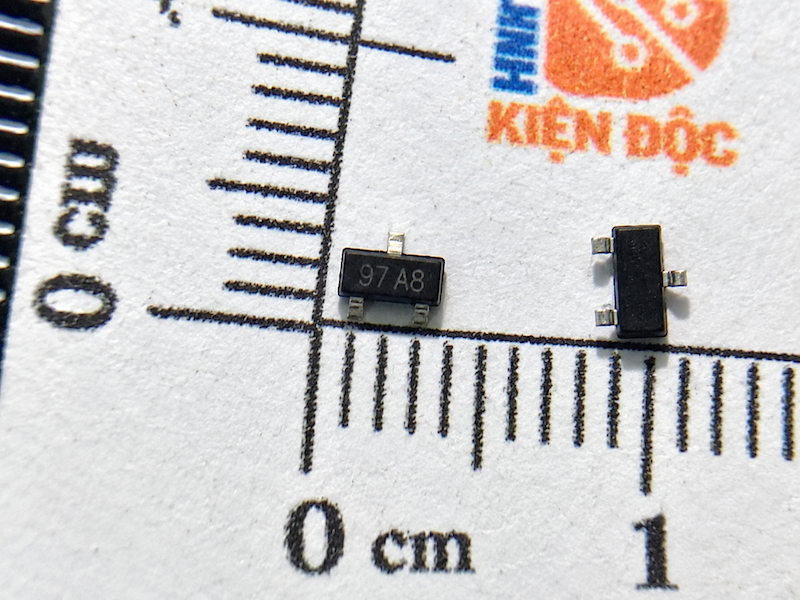

4. Kích thước SOT-23

MAC97A8 dạng SOT-23 là linh kiện dán SMD có kích thước nhỏ.

Kích thước thân package thường nằm khoảng:

Kích thước chính xác có thể khác nhau giữa các nhà sản xuất, do đó khi thiết kế PCB cần lấy kích thước footprint từ datasheet của đúng loại MAC97A8 đang sử dụng.

5. Ứng dụng

MAC97A8 có thể được sử dụng trong nhiều mạch điều khiển công suất AC nhỏ:

• Điều khiển độ sáng đèn.

• Điều khiển quạt.

• Điều khiển tốc độ động cơ AC nhỏ.

• Điều khiển công suất tải gia nhiệt.

• Mạch đóng cắt AC.

• Solid State Relay công suất nhỏ.

• Mạch điều khiển pha.

• Thiết bị điện gia dụng.

• Máy hút bụi.

• Máy giặt.

• Thiết bị điều khiển động cơ.

• Các mạch điện tử công nghiệp công suất nhỏ.
