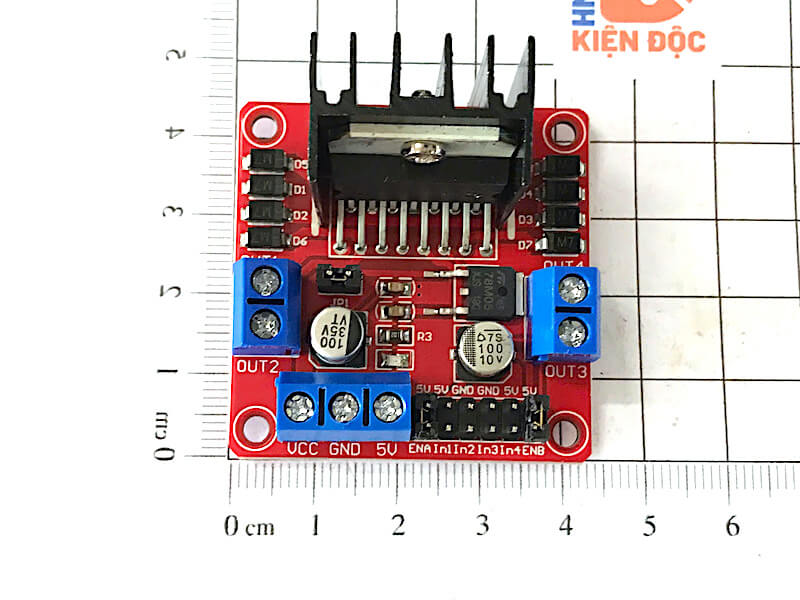

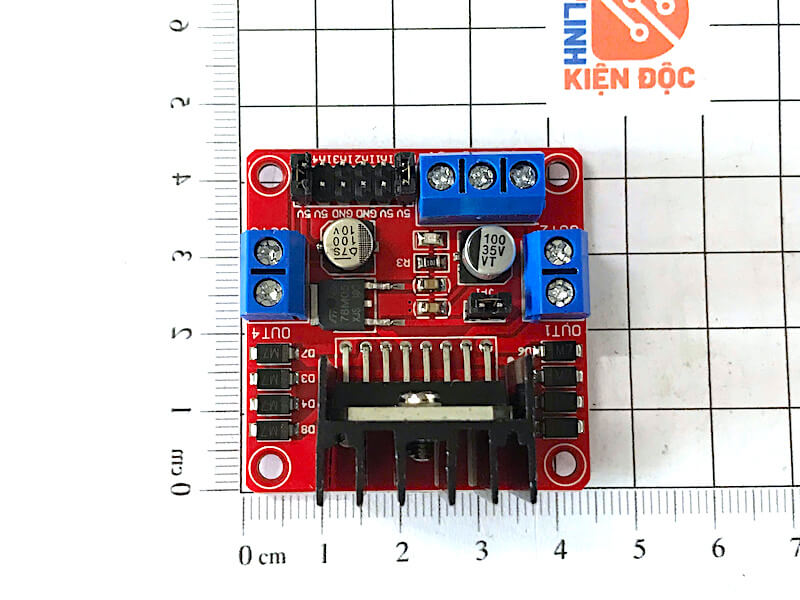

Mạch Điều Khiển Động Cơ DC L298N tích hợp mạch cầu H ( tụ 100uF 10V, header 2 hàng)

Giới thiệu chung

Mạch L298N là giải pháp phổ biến để điều khiển động cơ DC và động cơ bước trong các dự án robot, xe tự động, băng tải mini và các thiết bị điện tử DIY. Sản phẩm tích hợp mạch cầu H giúp điều khiển chiều quay và tốc độ của động cơ, đi kèm tụ lọc 100uF 10V và header 2 hàng thuận tiện kết nối với các module và board mạch khác.

Đặc điểm nổi bật

• Điều khiển động cơ DC 2 chiều với dòng tối đa 2A mỗi kênh.

• Tích hợp mạch cầu H L298N trên board, hỗ trợ đảo chiều quay động cơ.

• Điều khiển tốc độ bằng PWM cho cả hai kênh.

• Tích hợp tụ lọc 100uF 10V, giúp ổn định điện áp khi động cơ hoạt động.

• Header 2 hàng dễ dàng kết nối với Arduino, Raspberry Pi hoặc các vi điều khiển khác.

• Hỗ trợ nguồn 5–12V DC cho mạch và động cơ.

• Kích thước nhỏ gọn, dễ dàng lắp đặt trong các dự án DIY hoặc robot mini.

Cấu tạo

• IC L298N: chip cầu H kép, chịu dòng cao, điều khiển 2 động cơ DC hoặc 1 động cơ bước.

• Tụ lọc 100uF 10V: giảm nhiễu và ổn định nguồn khi động cơ khởi động.

• Header 2 hàng: kết nối tín hiệu, nguồn và động cơ dễ dàng.

• Điện trở, diode bảo vệ: bảo vệ IC và mạch khỏi dòng ngược và xung điện từ động cơ.

• Bo mạch PCB: bố trí linh kiện gọn gàng, dễ đấu nối và sử dụng.

Thông số kỹ thuật

• IC điều khiển: L298N

• Dòng tối đa: 2A/kênh (ngắn hạn 3A)

• Điện áp nguồn mạch: 5–12V DC

• Tụ lọc: 100uF 10V

• Kích thước PCB: ~43×43mm (tùy phiên bản)

• Header: 2 hàng, 8–12 pin tùy phiên bản

• Hỗ trợ PWM và đảo chiều động cơ

Ứng dụng

• Điều khiển robot di chuyển 2 bánh hoặc 4 bánh mini.

• Dự án xe tự động, cánh tay robot, băng tải mini.

• Điều khiển động cơ DC hoặc động cơ bước trong các hệ thống DIY và IoT.

• Dùng trong các dự án STEM, giáo dục lập trình và cơ điện tử.

Lưu ý khi sử dụng

• Cung cấp điện áp phù hợp với IC và động cơ (5–12V DC).

• Chú ý dòng điện tối đa không vượt quá 2A/kênh để tránh quá nhiệt.

• Đấu nối động cơ đúng cực tính nếu muốn điều khiển chiều quay.

• Kết hợp tản nhiệt cho IC nếu dùng động cơ lớn hoặc chạy lâu.

• Tắt nguồn khi đấu nối để tránh chập mạch.

• Dùng tụ lọc bổ sung nếu nguồn cấp quá nhiễu hoặc dài dây.
