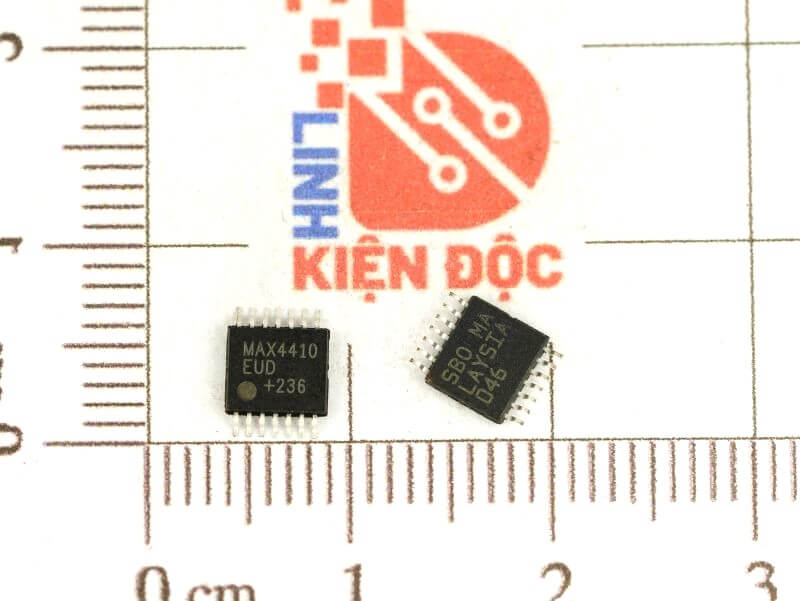

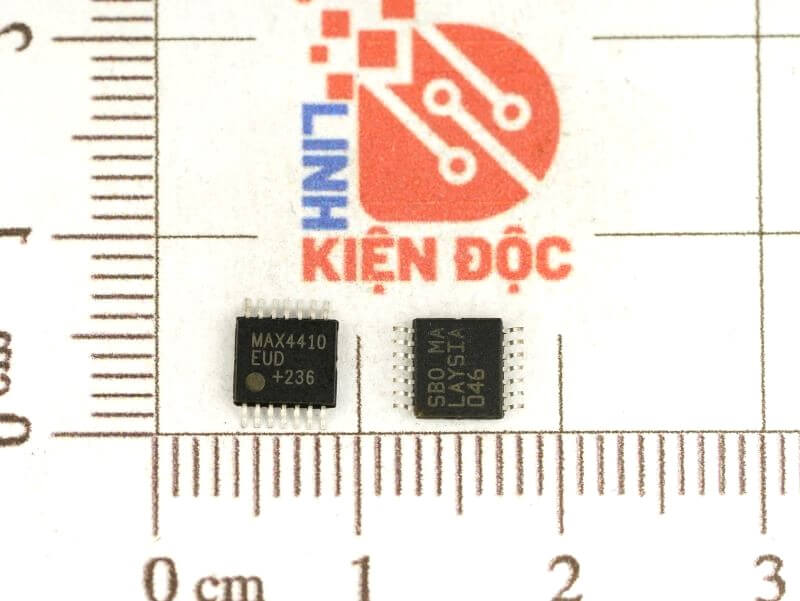

MAX4410EUD, MAX4410, MAX4410CUD IC TSSOP14

Giới thiệu chung

MAX4410 là stereo headphone driver hoạt động nguồn đơn thấp, phù hợp cho:

• máy nghe nhạc, MP3
• điện thoại, PDA
• notebook
• thiết bị âm thanh cầm tay

IC này nhận tín hiệu âm thanh Left/Right input, khuếch đại và đưa ra 2 kênh OUTL / OUTR để kéo tai nghe hoặc tải âm thanh trở kháng thấp. Điểm nổi bật của MAX4410 là mạch DirectDrive, giúp bỏ tụ xuất âm cỡ lớn, tiết kiệm diện tích mạch và cải thiện đáp tuyến tần số thấp.

Chức năng

• Khuếch đại tín hiệu âm thanh stereo cho tai nghe
• Lái trực tiếp tai nghe từ nguồn đơn điện áp thấp
• Tạo đầu ra tham chiếu mass nhờ kiến trúc DirectDrive
• Hỗ trợ tắt từng kênh trái/phải để tiết kiệm điện
• Giảm tiếng “bụp/click-pop” khi bật tắt nguồn âm thanh

Đặc điểm nổi bật

• Khuếch đại tai nghe stereo 80mW/kênh tại tải 16Ω
• Nguồn hoạt động 1.8V đến 3.6V
• THD+N thấp khoảng 0.003%
• PSRR cao khoảng 90dB tại 1kHz
• Không cần tụ chặn DC lớn ở ngõ ra
• Có bảo vệ ngắn mạch và quá nhiệt
• Có chống ESD ở ngõ ra
• Có chân shutdown riêng cho kênh trái và phải

Cấu tạo / nguyên lý khối

Bên trong MAX4410 gồm các khối chính:

• 2 bộ khuếch đại âm thanh cho kênh trái và phải
• mạch charge pump / DirectDrive để tạo mức điện áp âm nội bộ phục vụ đầu ra không cần tụ ghép lớn
• mạch chống click-pop
• mạch shutdown điều khiển từng kênh
• mạch bảo vệ nhiệt và ngắn mạch

Khi có tín hiệu audio đưa vào chân INL và INR, IC sẽ khuếch đại và xuất ra OUTL / OUTR để cấp cho tai nghe. Các tụ ngoài như C1P, C1N hỗ trợ cho phần charge pump/DirectDrive hoạt động ổn định.

Sơ đồ khối chức năng

Thông số kỹ thuật chính

Kích thước

Ứng dụng

• mạch âm thanh tai nghe
• máy MP3 / máy nghe nhạc
• điện thoại di động
• notebook / PDA
• thiết bị âm thanh cầm tay
