MAX489, MAX489CSD/ESD IC Chức Năng SOP-14

banlinhkiendientu.com là đơn vị chuyên cung cấp IC MAX489 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả MAX489

MAX481, MAX483, MAX485, MAX487–MAX491 và MAX1487 là bộ thu phát công suất thấp cho RS-485 và RS- truyền thông 422. Mỗi phần chứa một trình điều khiển và một người nhận. MAX483, MAX487, MAX488 và MAX489 tính năng trình điều khiển tốc độ quay giảm để giảm thiểu EMI và giảm phản xạ do cáp được kết thúc không đúng cách, do đó cho phép truyền dữ liệu không có lỗi lên tới 250kbps. Tốc độ quay của trình điều khiển MAX481, MAX485, MAX490, MAX491 và MAX1487 không bị giới hạn, cho phép chúng truyền lên tới 2,5Mbps. Các bộ thu phát này có dòng điện từ 120μA đến 500μA cung cấp dòng điện khi không tải hoặc tải đầy đủ bị vô hiệu hóa trình điều khiển.

Ngoài ra, MAX481, MAX483 và MAX487 có chế độ tắt dòng điện thấp trong đó chúng tiêu thụ chỉ 0,1μA. Tất cả các bộ phận hoạt động từ một nguồn 5V duy nhất. Trình điều khiển bị hạn chế dòng điện ngắn mạch và được bảo vệ chống lại sự tiêu hao năng lượng quá mức do tắt máy nhiệt mạch đặt đầu ra của trình điều khiển vào một trở kháng cao trạng thái hiện tại. Đầu vào máy thu có tính năng an toàn giúp đảm bảo đầu ra logic cao nếu đầu vào hở mạch. MAX487 và MAX1487 có tính năng tải một phần tư đơn vị trở kháng đầu vào máy thu, cho phép lên tới 128 MAX487/ Bộ thu phát MAX1487 trên xe buýt. Truyền thông song công hoàn toàn cation thu được bằng cách sử dụng MAX488–MAX491, trong khi MAX481, MAX483, MAX485, MAX487 và MAX1487 được thiết kế cho các ứng dụng bán song công.

Đặc trưng MAX489

• Dành cho các ứng dụng có khả năng chịu lỗi MAX3430: ±80V Bảo vệ khi có lỗi, Không an toàn, 1/4 Tải đơn vị, +3,3V, Bộ thu phát RS-485 MAX3440E–MAX3444E: ±15kV ESD được bảo vệ, ±60V Bảo vệ khi có lỗi, 10Mbps, Không an toàn, Bộ thu phát RS-485/J1708
• Dành cho các ứng dụng có không gian hạn chế MAX3460–MAX3464: +5V, Không an toàn, 20Mbps, Bộ thu phát Profibus RS-485/RS-422 MAX3362: +3,3V, Tốc độ cao, RS-485/RS-422 Bộ thu phát trong gói SOT23 MAX3280E–MAX3284E: ±15kV ESD được bảo vệ, 52Mbps, +3V đến +5,5V, SOT23, RS-485/RS-422, Bộ thu không an toàn thực sự MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V, Máy phát SOT23, RS-855/RS-422
• Dành cho nhiều ứng dụng thu phát MAX3030E–MAX3033E: ±15kV Được bảo vệ bằng ESD, +3.3V, Bộ phát RS-422 Quad
• Dành cho các ứng dụng không an toàn MAX3080–MAX3089: An toàn, Tốc độ cao (10Mbps), RS-485/RS-422 có giới hạn tốc độ xoay Máy thu phát
• Dành cho ứng dụng điện áp thấp MAX3483E/MAX3485E/MAX3486E/MAX3488E/ MAX3490E/MAX3491E: Nguồn +3,3V, ±15kV Được bảo vệ bằng ESD, 12Mbps, Tốc độ xoay giới hạn, Bộ thu phát RS-485/RS-422 đích thực

Xem thêm: Các sản phẩm IC khác

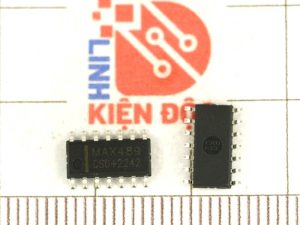

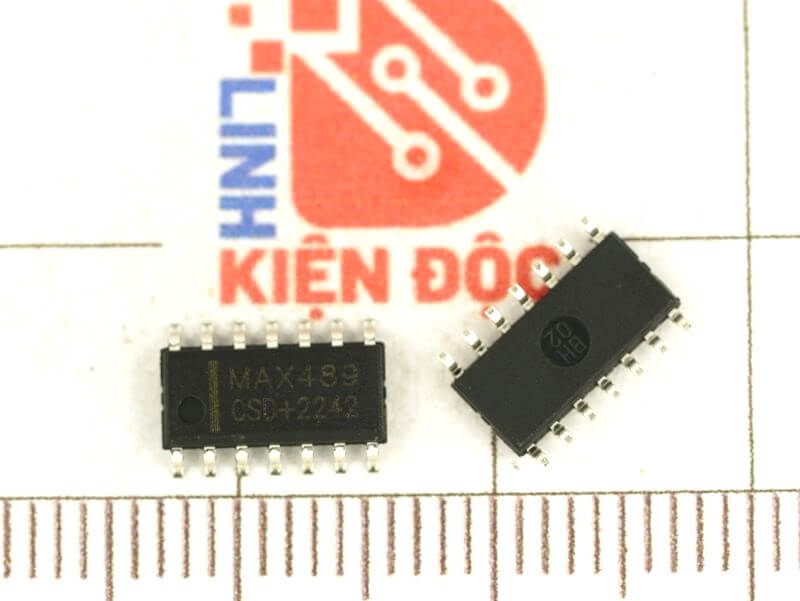

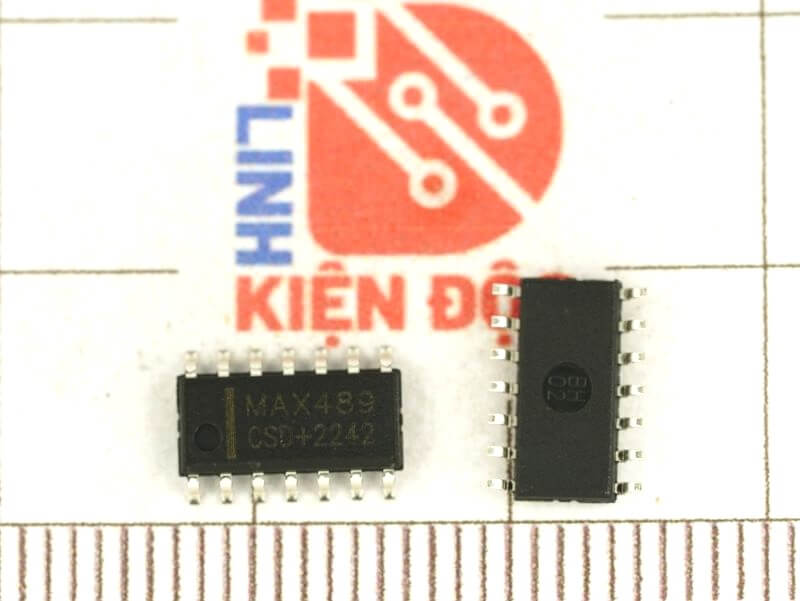

Hình ảnh thực tế MAX489

Sơ đồ chân MAX489

Thông số kỹ thuật IC MAX489

Kích thước của IC MAX489

Datasheet MAX489
