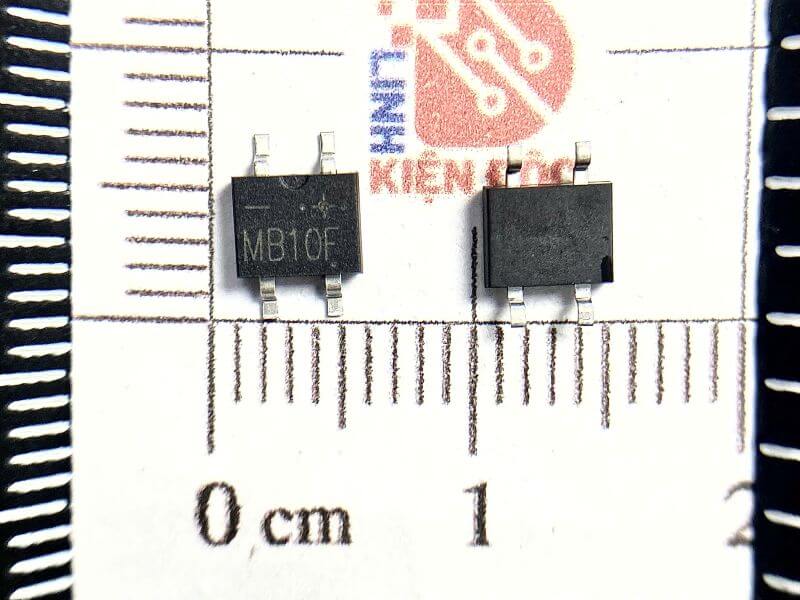

MB10F Diode cầu chỉnh lưu 1A 1000V SOP-4

Giới thiệu về MB10F

MB10F là một diode cầu chỉnh lưu mini, phù hợp với các ứng dụng dòng điện thấp và kích thước nhỏ gọn. Với khả năng dẫn dòng 1A và chịu điện áp ngược lên đến 1000V, MB10F là lựa chọn lý tưởng cho các thiết bị điện tử tiêu dùng, mạch sạc và các ứng dụng cần chuyển đổi từ AC sang DC. Thiết kế nhỏ gọn và hiệu suất cao của MB10F giúp nó trở thành một thành phần phổ biến trong các mạch điện tử hiện đại.

Đặc điểm nổi bật MB10F

• Kích thước nhỏ gọn: MB10F được thiết kế rất nhỏ, dễ dàng lắp đặt trong các thiết bị điện tử có không gian hạn chế.
• Dòng điện định mức vừa phải: MB10F có khả năng dẫn dòng điện liên tục lên đến 1A, phù hợp cho các ứng dụng dòng điện nhỏ như bộ sạc, bộ nguồn và các thiết bị điện tử tiêu dùng.
• Điện áp ngược cực đại: Thiết bị có thể chịu được điện áp ngược tối đa lên đến 1000V, cho phép hoạt động trong các ứng dụng điện áp vừa phải.
• Thiết kế tích hợp cầu chỉnh lưu: Với bốn diode tích hợp trong một khối, MB10F có khả năng chỉnh lưu toàn sóng, giúp tối ưu hóa quá trình chuyển đổi từ AC sang DC.

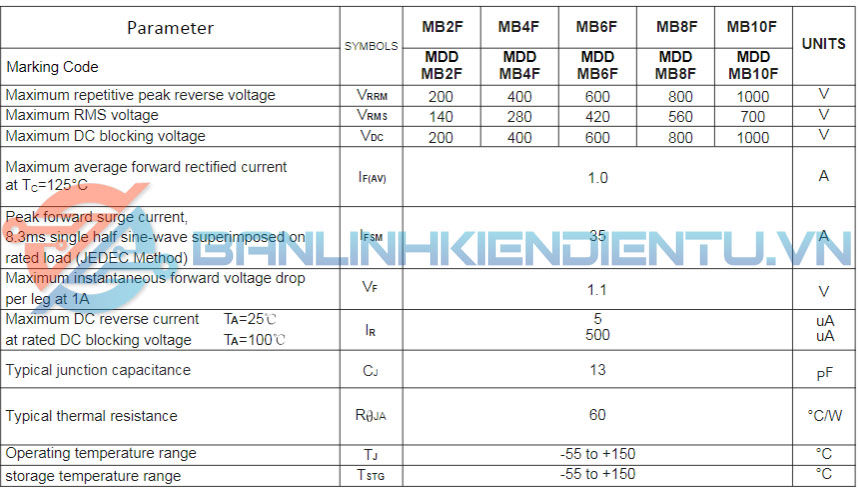

Thông số kỹ thuật MB10F

• Dòng điện định mức (If): 1A
  • Dòng điện liên tục mà diode có thể dẫn trong điều kiện hoạt động tiêu chuẩn.
• Điện áp ngược cực đại (Vr): 1000V
  • Điện áp ngược tối đa mà diode có thể chịu được mà không bị phá vỡ.
• Điện áp thuận (Vf): Khoảng 1.1V
  • Điện áp rơi qua mỗi diode khi dẫn dòng điện, giúp giảm tổn thất điện năng.
• Dòng rò ngược (Ir): <5µA
  • Dòng điện rò rất nhỏ, giúp tăng cường hiệu suất và độ bền của thiết bị.
• Nhiệt độ hoạt động (Tj): -55°C đến +150°C
  • Dải nhiệt độ hoạt động rộng, cho phép thiết bị hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Ứng dụng MB10F

• Bộ nguồn AC-DC: MB10F thường được sử dụng trong các bộ nguồn nhỏ, nơi cần chuyển đổi dòng AC thành dòng DC để cung cấp điện cho các linh kiện điện tử.
• Thiết bị sạc: MB10F được dùng trong các mạch sạc pin, sạc thiết bị di động và các ứng dụng điện tử tiêu dùng cần sự nhỏ gọn và hiệu suất cao.
• Thiết bị gia dụng: Nó cũng thường xuất hiện trong các thiết bị gia dụng nhỏ gọn như đèn LED, điều khiển từ xa, và các hệ thống nhỏ khác.
• Các mạch điện tử công suất thấp: MB10F lý tưởng cho các ứng dụng điện tử yêu cầu kích thước nhỏ và dòng điện thấp như các mạch điều khiển, cảm biến và bộ xử lý.

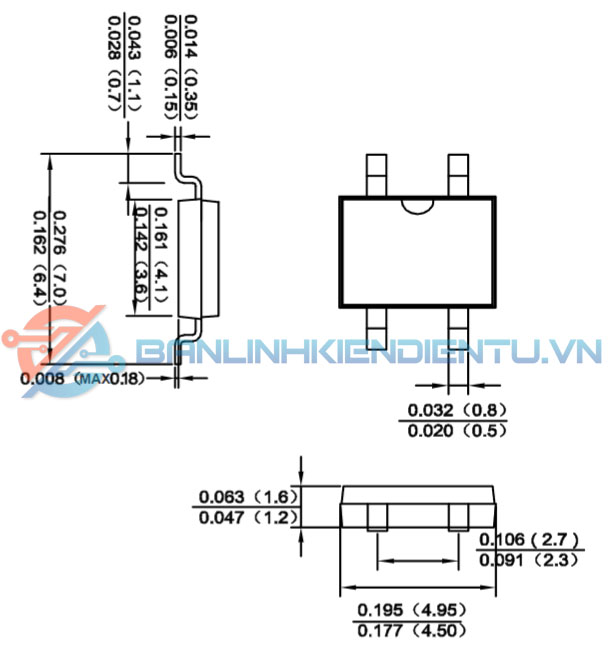

Kích thước MB10F

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet MB10F
