MB5010W Cầu Diode 50A/1000V

Giới thiệu về MB5010W

MB5010W là một loại diode chỉnh lưu cầu (Bridge Rectifier Diode), được sử dụng chủ yếu để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). MB5010W là một loại diode chỉnh lưu cầu toàn sóng mạnh mẽ với khả năng chịu dòng điện lên đến 50A và điện áp ngược tối đa 1000V. Với thiết kế nhỏ gọn và hiệu quả, MB5010W rất phù hợp cho các ứng dụng chỉnh lưu nguồn điện, thiết bị gia dụng, thiết bị công nghiệp và các hệ thống yêu cầu độ bền và hiệu suất cao. Diode này cung cấp giải pháp chỉnh lưu toàn sóng ổn định và hiệu quả cho nhiều loại ứng dụng điện tử và công nghiệp.

Đặc điểm nổi bật MB5010W

• Chỉnh lưu cầu toàn sóng: MB5010W có cấu trúc cầu chỉnh lưu, cho phép chuyển đổi cả hai nửa chu kỳ của dòng điện xoay chiều thành dòng một chiều, giúp tối ưu hóa hiệu suất.
• Khả năng chịu dòng và điện áp cao: Với khả năng chịu dòng điện lên đến 50A và điện áp ngược cực đại 1000V, MB5010W phù hợp cho các ứng dụng yêu cầu công suất lớn.
• Thiết kế nhỏ gọn và hiệu quả: MB5010W có thiết kế nhỏ gọn, giúp tiết kiệm không gian trên bảng mạch và dễ dàng tích hợp vào các mạch điện công suất cao.

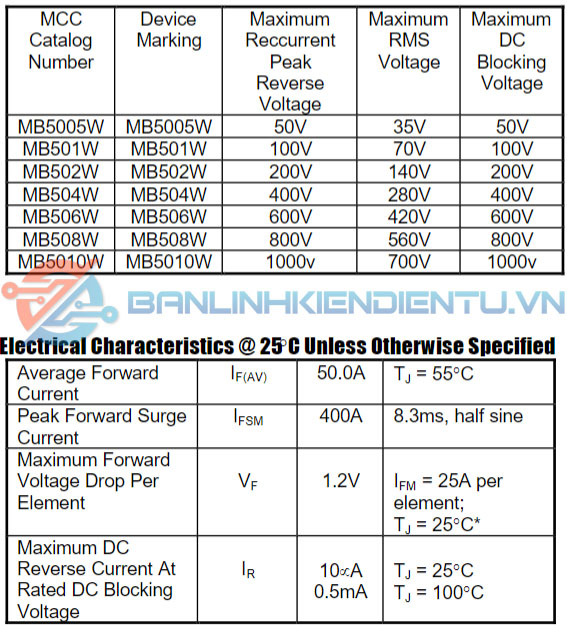

Thông số kỹ thuật MB5010W

• Dòng điện định mức (If): 50A
  • Đây là dòng điện tối đa mà diode có thể dẫn liên tục trong quá trình hoạt động.
• Điện áp ngược cực đại (Vr): 1000V
  • Điện áp ngược cực đại mà diode có thể chịu được mà không bị phá hủy.
• Điện áp thuận (Vf): Khoảng 1V @ 50A
  • Điện áp rơi trên diode khi nó dẫn dòng điện, thường vào khoảng 1V, giúp giảm thiểu mất mát năng lượng.
• Dòng điện rò ngược (Ir): 10µA @ 1000V
  • Dòng điện rò ngược rất thấp giúp đảm bảo hiệu suất của diode khi không dẫn điện.
• Nhiệt độ hoạt động (Tj): -55°C đến +150°C
  • Dải nhiệt độ hoạt động rộng cho phép diode hoạt động trong các điều kiện môi trường khắc nghiệt mà không bị giảm hiệu suất.

Ứng dụng MB5010W

• Chỉnh lưu nguồn điện: MB5010W thường được sử dụng trong các mạch chỉnh lưu toàn sóng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), đặc biệt trong các bộ nguồn công suất lớn.
• Nguồn điện cho thiết bị gia dụng: Các thiết bị điện tử tiêu dùng như tủ lạnh, máy giặt, và máy điều hòa không khí có thể sử dụng MB5010W để cung cấp dòng điện một chiều ổn định.
• Thiết bị công nghiệp: MB5010W là lựa chọn lý tưởng cho các thiết bị và hệ thống công nghiệp yêu cầu dòng điện cao và hoạt động ổn định, chẳng hạn như máy móc công nghiệp, hệ thống năng lượng mặt trời, và các bộ chuyển đổi năng lượng.
• Mạch bảo vệ: Diode MB5010W có thể được sử dụng trong các mạch bảo vệ điện áp ngược, giúp ngăn chặn sự cố hỏng hóc do dòng điện ngược gây ra.

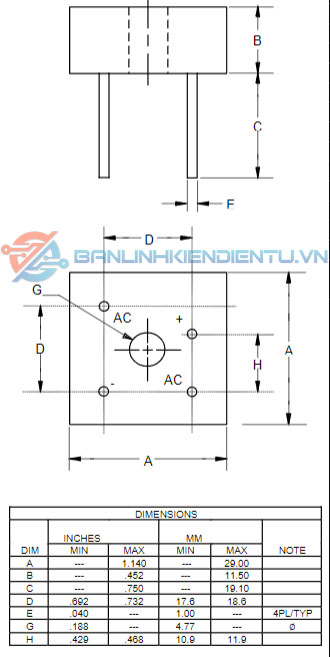

Kích thước MB5010W

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet MB5010W
