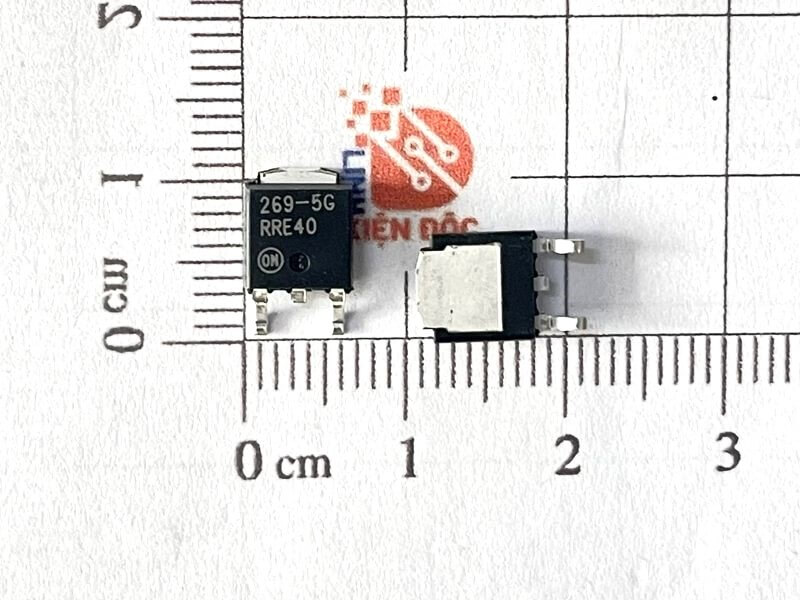

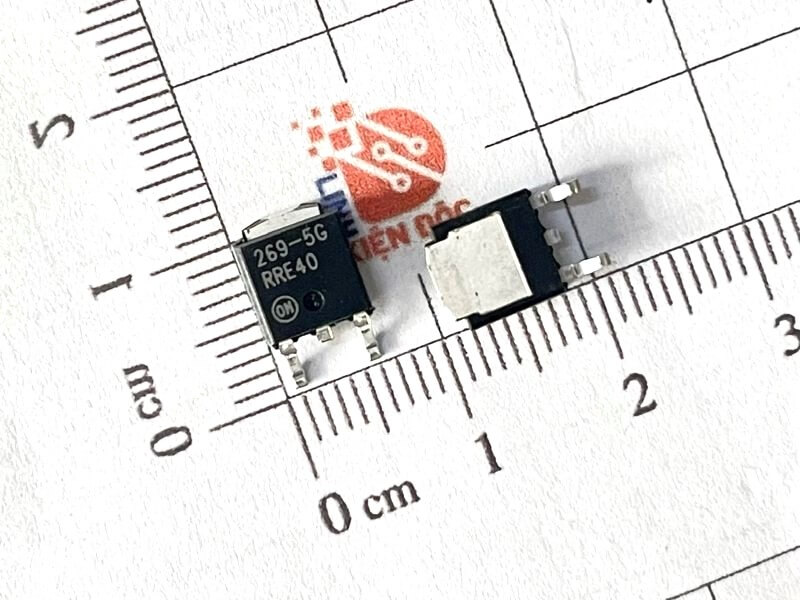

MC33269DT-5.0G MC33269 269-5G IC ổn áp tuyến tính 0.8A 5V TO-252

Giới thiệu chung

MC33269DT-5.0G là IC ổn áp tuyến tính loại LDO (Low Dropout) đầu ra cố định 5V, dùng để tạo nguồn DC ổn định từ điện áp đầu vào cao hơn. Linh kiện thuộc nhóm ổn áp công suất trung bình, thích hợp cho mạch nguồn logic, vi điều khiển, module điều khiển…

IC được thiết kế với transistor pass kiểu composite và tích hợp các chức năng bảo vệ như quá nhiệt, ngắn mạch, giúp hoạt động ổn định và an toàn.

 Đặc điểm

• IC ổn áp tuyến tính LDO đầu ra cố định 5V
• Dòng tải tối đa khoảng 800mA
• Điện áp dropout thấp khoảng ~1V
• Độ chính xác điện áp đầu ra cao (~±1%)
• Có bảo vệ quá nhiệt và ngắn mạch
• Hoạt động ổn định với điện áp đầu vào thấp
• Dạng vỏ DPAK (TO-252) gắn bề mặt
• Phù hợp nguồn cho vi điều khiển và mạch logic

Sơ đồ chân

Thông số kỹ thuật chính

• Điện áp đầu ra: 5.0V cố định
• Dòng đầu ra tối đa: 800mA
• Điện áp đầu vào tối đa: khoảng 20V
• Điện áp dropout: khoảng 1.35V @ 800mA
• Nhiệt độ hoạt động: −40°C đến +125°C
• Loại ổn áp: LDO tuyến tính
• Số ngõ ra: 1
• Kiểu đóng gói: DPAK / TO-252
• Chức năng bảo vệ: quá nhiệt, ngắn mạch

Kích thước

Ứng dụng

• Nguồn 5V cho vi điều khiển
• Mạch Arduino, board nhúng
• Nguồn cho IC logic TTL/CMOS
• Mạch nguồn thiết bị công nghiệp
• Bộ chuyển đổi nguồn DC-DC tuyến tính
• Nguồn ổn áp sau bộ chỉnh lưu

Datasheet MC33269DT-5.0G
