MC74HC1G14DFT1G, MC74HC1G14D – IC Logic cổng đảo Schmitt Trigger ký hiệu HA SOT-353

1. Giới thiệu MC74HC1G14DFT1G

MC74HC1G14DFT1G / MC74HC1G14D là IC logic CMOS tích hợp một cổng đảo (Inverter/NOT Gate) với đầu vào Schmitt Trigger, được sử dụng để đảo trạng thái logic đồng thời cải thiện chất lượng của tín hiệu đầu vào.

Khác với cổng NOT thông thường, đầu vào Schmitt Trigger có hai ngưỡng chuyển trạng thái khác nhau, tạo ra đặc tính hysteresis. Nhờ đó IC có khả năng xử lý tốt các tín hiệu có cạnh lên/xuống chậm, tín hiệu từ cảm biến, nút nhấn hoặc tín hiệu bị nhiễu.

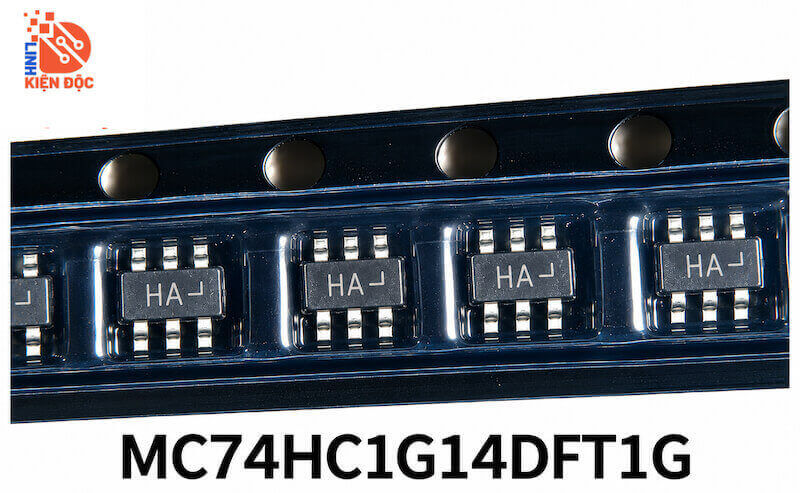

MC74HC1G14 sử dụng package SMD SOT-353/SC-88A 5 chân, có kích thước nhỏ và thường được nhận dạng bằng marking HA.

2. Chức năng của MC74HC1G14

MC74HC1G14 thực hiện đồng thời hai chức năng chính:

Đảo tín hiệu logic và chuẩn hóa tín hiệu bằng Schmitt Trigger.

Phương trình logic:

Y = NOT A

Khi đầu vào ở mức LOW, đầu ra ở mức HIGH.

Khi đầu vào ở mức HIGH, đầu ra ở mức LOW.

Bảng trạng thái cơ bản:

Input A	Output Y
LOW	HIGH
HIGH	LOW

Tuy nhiên, điểm quan trọng của MC74HC1G14 nằm ở đầu vào Schmitt Trigger, giúp tín hiệu chuyển trạng thái ổn định hơn khi điện áp đầu vào thay đổi chậm hoặc chứa nhiễu.

3. Thông số kỹ thuật và kích thước MC74HC1G14DFT1G

Các thông số như ngưỡng Schmitt Trigger, hysteresis, dòng đầu ra và thời gian trễ phụ thuộc vào điện áp nguồn và điều kiện hoạt động.

4. Schmitt Trigger là gì?

Schmitt Trigger là mạch logic sử dụng hai ngưỡng điện áp khác nhau để xác định quá trình chuyển từ LOW sang HIGH và từ HIGH xuống LOW.

Đặc tính này được gọi là hysteresis.

Ví dụ, khi điện áp đầu vào tăng dần, IC chỉ chuyển trạng thái sau khi điện áp vượt qua ngưỡng trên.

Khi điện áp giảm, IC không chuyển lại ngay tại cùng mức điện áp mà chờ tín hiệu xuống dưới một ngưỡng thấp hơn.

Khoảng cách giữa hai ngưỡng tạo ra vùng chống nhiễu, giúp tránh hiện tượng đầu ra liên tục dao động khi tín hiệu đầu vào nằm gần mức chuyển logic.

5. Tại sao cần cổng đảo Schmitt Trigger?

Trong thực tế, tín hiệu điện không phải lúc nào cũng có cạnh vuông lý tưởng.

Một số nguồn tín hiệu như:

• Nút nhấn.
• Công tắc.
• Cảm biến.
• Mạch RC.
• Tín hiệu analog.
• Đường tín hiệu dài.
• Mạch tạo dao động.
• Tín hiệu bị nhiễu.

có thể tạo ra cạnh tín hiệu chậm hoặc dao động gần ngưỡng logic.

Nếu đưa trực tiếp những tín hiệu này vào cổng logic thông thường, hệ thống có thể nhận sai nhiều lần.

MC74HC1G14 giúp biến tín hiệu đó thành tín hiệu logic có cạnh rõ ràng hơn, đồng thời đảo trạng thái đầu ra.

6. Đặc điểm nổi bật của MC74HC1G14

MC74HC1G14 có nhiều đặc điểm phù hợp với mạch xử lý tín hiệu số:

• Một cổng NOT độc lập.
• Đầu vào Schmitt Trigger.
• Có đặc tính hysteresis.
• Khả năng chống nhiễu tốt hơn cổng inverter thông thường.
• Hoạt động với nguồn 2V đến 6V.
• Công nghệ CMOS tốc độ cao.
• Công suất tiêu thụ tĩnh thấp.
• Đầu ra push-pull.
• Package SOT-353 rất nhỏ.
• Chỉ có 5 chân.
• Phù hợp với mạch logic 3.3V và 5V khi đáp ứng yêu cầu mức logic.
• Tiết kiệm diện tích PCB.

7. Công dụng của MC74HC1G14

MC74HC1G14 có thể được sử dụng cho nhiều chức năng như:

• Đảo trạng thái logic.
• Làm sạch tín hiệu số.
• Tạo cạnh tín hiệu rõ hơn.
• Xử lý tín hiệu có cạnh chậm.
• Chống nhiễu đầu vào.
• Xử lý tín hiệu cảm biến.
• Tạo xung.
• Tạo dao động RC.
• Xử lý tín hiệu nút nhấn.
• Tạo tín hiệu Reset.
• Chuyển đổi tín hiệu analog chậm thành tín hiệu logic trong phạm vi ứng dụng phù hợp.

8. Ứng dụng của MC74HC1G14DFT1G

IC được sử dụng trong nhiều loại thiết bị và bo mạch như:

• Mạch vi điều khiển.
• Mạch cảm biến.
• Thiết bị đo lường.
• Mạch xử lý tín hiệu.
• Bo mạch điều khiển.
• Mạch nguồn.
• Hệ thống nhúng.
• Thiết bị tự động hóa.
• Thiết bị điện tử dân dụng.
• Mạch tạo xung.
• Mạch Reset.
• Mạch xử lý công tắc.
• Mạch giao tiếp logic.
• Bo mạch công nghiệp.

9. MC74HC1G14 dùng để chống dội nút nhấn

Một ứng dụng hữu ích của Schmitt Trigger là xử lý tín hiệu từ nút nhấn hoặc công tắc.

Khi tiếp điểm cơ khí đóng hoặc mở, tín hiệu có thể dao động trong một khoảng thời gian ngắn thay vì chuyển ngay từ LOW sang HIGH.

Kết hợp mạch RC và MC74HC1G14 có thể giúp tạo tín hiệu logic sạch hơn trước khi đưa vào vi điều khiển.

Cần lưu ý Schmitt Trigger không phải lúc nào cũng tự loại bỏ hoàn toàn mọi dạng contact bounce. Mạch RC hoặc giải pháp debounce bằng phần mềm vẫn có thể cần thiết tùy thiết kế.

10. MC74HC1G14 dùng làm mạch tạo dao động

Nhờ có đầu vào Schmitt Trigger, MC74HC1G14 có thể kết hợp với điện trở và tụ điện để tạo thành một mạch dao động RC đơn giản.

Tụ điện liên tục nạp và xả qua điện trở. Khi điện áp tại đầu vào vượt qua các ngưỡng Schmitt Trigger, đầu ra đảo trạng thái và quá trình tiếp tục lặp lại.

Cấu hình này có thể được sử dụng cho:

• Mạch tạo xung.
• Clock đơn giản.
• Mạch nhấp nháy.
• Mạch định thời không yêu cầu độ chính xác cao.
• Mạch thử nghiệm tín hiệu.

Tần số thực tế phụ thuộc vào điện trở, tụ điện, điện áp nguồn và ngưỡng Schmitt Trigger.

11. Ký hiệu HA trên MC74HC1G14

Do package SOT-353 rất nhỏ nên tên đầy đủ MC74HC1G14DFT1G không thể được in toàn bộ trên thân IC.

Marking ngắn HA có thể được sử dụng để nhận dạng linh kiện.

Khi tìm IC có ký hiệu HA trên bo mạch, cần kiểm tra thêm:

• Package SOT-353.
• Số chân.
• Vị trí trên bo mạch.
• Điện áp nguồn.
• Sơ đồ chân.
• Tín hiệu đầu vào.
• Chức năng của mạch.

Không nên chỉ dựa vào hai ký tự HA để xác định linh kiện vì marking SMD ngắn có thể trùng với những sản phẩm khác.

12. MC74HC1G14 khác cổng NOT thông thường như thế nào?

Cả hai đều thực hiện chức năng:

Y = NOT A

Tuy nhiên, cổng NOT thông thường có một vùng chuyển mức logic mà tín hiệu chậm hoặc nhiễu có thể gây trạng thái không ổn định.

MC74HC1G14 sử dụng đầu vào Schmitt Trigger với hysteresis, tạo hai ngưỡng chuyển mạch khác nhau.

Nhờ vậy MC74HC1G14 phù hợp hơn cho:

• Tín hiệu cạnh chậm.
• Tín hiệu có nhiễu.
• Nút nhấn.
• Cảm biến.
• Mạch RC.
• Mạch tạo dao động.

Đây là điểm quan trọng khi tìm IC thay thế.

13. MC74HC1G14DFT1G và MC74HC1G14D

MC74HC1G14 là dòng linh kiện chính, còn các phần hậu tố trong mã đặt hàng có thể xác định package và quy cách đóng gói cụ thể.

Khi mua hoặc thay thế linh kiện cần kiểm tra đúng:

• Chức năng inverter Schmitt Trigger.
• Điện áp nguồn.
• Package.
• Footprint.
• Sơ đồ chân.
• Mức logic.
• Marking.
• Quy cách đóng gói nếu sử dụng cho sản xuất tự động.

Không nên chỉ dựa vào phần đầu MC74HC1G14 mà bỏ qua package khi thay trực tiếp trên PCB.

14. Lưu ý khi tìm IC thay thế

IC thay thế MC74HC1G14DFT1G cần có:

• Một cổng inverter.
• Đầu vào Schmitt Trigger.
• Dải điện áp nguồn phù hợp.
• Ngưỡng logic phù hợp.
• Hysteresis phù hợp.
• Dòng output đáp ứng yêu cầu.
• Tốc độ chuyển mạch phù hợp.
• Đầu ra push-pull.
• Package và footprint tương thích.
• Sơ đồ chân tương thích.

Không nên thay bằng một cổng NOT thông thường nếu mạch ban đầu cần đặc tính Schmitt Trigger để xử lý tín hiệu nhiễu hoặc cạnh chậm.

15. Kết luận

MC74HC1G14DFT1G / MC74HC1G14D là IC logic cổng đảo đơn có đầu vào Schmitt Trigger, hoạt động với nguồn khoảng 2V đến 6V và sử dụng package nhỏ gọn SOT-353/SC-88A 5 chân.

Linh kiện vừa thực hiện chức năng NOT/Inverter, vừa sử dụng hysteresis để tăng khả năng xử lý các tín hiệu có cạnh chậm hoặc nhiễu.

MC74HC1G14 phù hợp cho mạch cảm biến, nút nhấn, tạo xung, dao động RC, Reset, vi điều khiển và các hệ thống xử lý tín hiệu số.

Khi tìm linh kiện theo marking HA, cần xác nhận thêm package, sơ đồ chân và chức năng Schmitt Trigger Inverter trước khi sử dụng thay thế.
