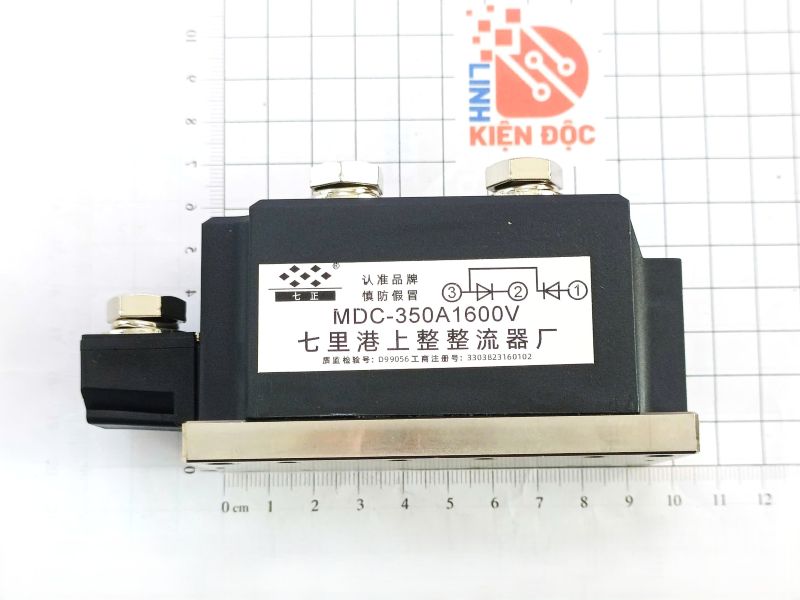

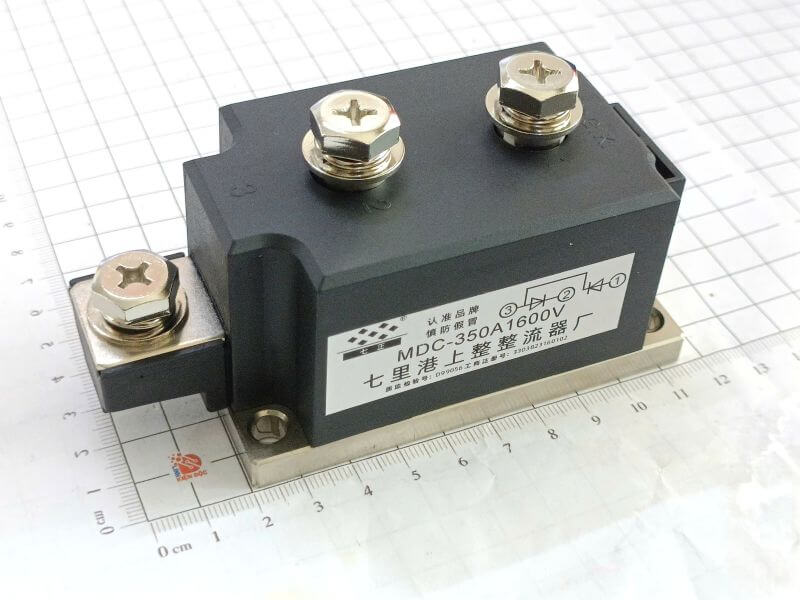

MDC350A 1600V, MDC350A-1600V Diode 350A 1600V mới

MDC350A-1600V là module diode chỉnh lưu công suất cao có dòng điện định mức 350A và điện áp ngược cực đại 1600V, được thiết kế để đáp ứng các yêu cầu chuyển đổi nguồn trong các hệ thống điện công nghiệp có công suất lớn. Sản phẩm tích hợp hai diode chỉnh lưu trong cùng một module, giúp đơn giản hóa việc lắp đặt, nâng cao độ tin cậy và cải thiện khả năng tản nhiệt so với việc sử dụng các diode rời.

Module được chế tạo với kết cấu chắc chắn, đế kim loại có khả năng dẫn nhiệt tốt, cách điện an toàn và chịu được dòng tải lớn trong thời gian dài. Với khả năng chịu điện áp cao, dòng xung lớn và hiệu suất chỉnh lưu ổn định, MDC350A-1600V hoạt động tin cậy trong các môi trường công nghiệp khắc nghiệt, góp phần nâng cao tuổi thọ và hiệu suất của hệ thống điện.

Nhờ những ưu điểm trên, module diode MDC350A-1600V được sử dụng rộng rãi trong các bộ chỉnh lưu AC-DC, bộ nguồn công suất lớn, máy hàn công nghiệp, biến tần, bộ sạc ắc quy, thiết bị điện phân, hệ thống truyền động động cơ, nguồn UPS, năng lượng tái tạo và nhiều ứng dụng điện tử công suất khác yêu cầu khả năng chỉnh lưu dòng lớn và làm việc ổn định.

Đặc điểm

• Module diode chỉnh lưu công suất cao, dòng định mức 350A.
• Điện áp ngược cực đại 1600V, phù hợp với các hệ thống điện áp cao.
• Khả năng chịu dòng xung lớn, hoạt động ổn định dưới tải nặng.
• Đế kim loại cách điện, tản nhiệt hiệu quả.
• Độ tin cậy cao, tuổi thọ dài, dễ lắp đặt và bảo trì.
• Thiết kế module tiêu chuẩn, thuận tiện tích hợp vào các thiết bị công nghiệp.

Cấu tạo

• Hai diode chỉnh lưu công suất tích hợp trong một module.
• Đế đồng hoặc hợp kim dẫn nhiệt tốt.
• Vỏ nhựa cách điện chịu nhiệt cao.
• Các cọc đấu nối bằng kim loại chịu dòng lớn.
• Bề mặt tiếp xúc với tản nhiệt giúp tăng hiệu quả làm mát.

Thông số kỹ thuật

• Model: MDC350A-1600V
• Loại linh kiện: Module diode chỉnh lưu
• Dòng điện trung bình (IF(AV)): 350A
• Điện áp ngược lặp cực đại (VRRM): 1600V
• Dòng xung không lặp (IFSM): khoảng 15kA
• Điện áp cách ly: 2500VAC
• Nhiệt độ mối nối tối đa: 150°C
• Kiểu lắp: Bắt vít lên tản nhiệt.
• Ứng dụng: Chỉnh lưu công suất lớn.

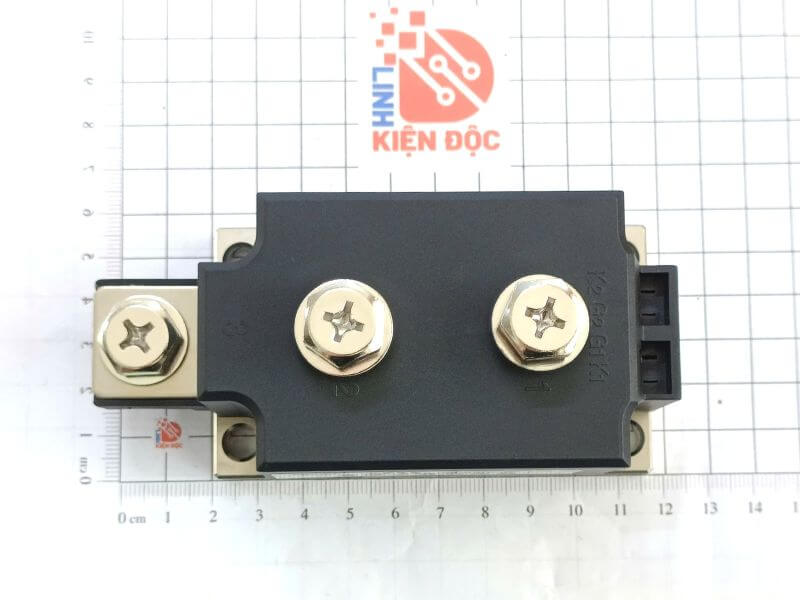

Kích thước

Ứng dụng

• Bộ chỉnh lưu AC-DC công suất lớn.
• Máy hàn công nghiệp.
• Bộ nguồn xung và bộ nguồn công suất cao.
• Biến tần, bộ truyền động động cơ.
• Bộ sạc ắc quy công nghiệp.
• Thiết bị điện phân, mạ điện.
• Hệ thống UPS và năng lượng mặt trời.
• Thiết bị tự động hóa và điện tử công suất.
