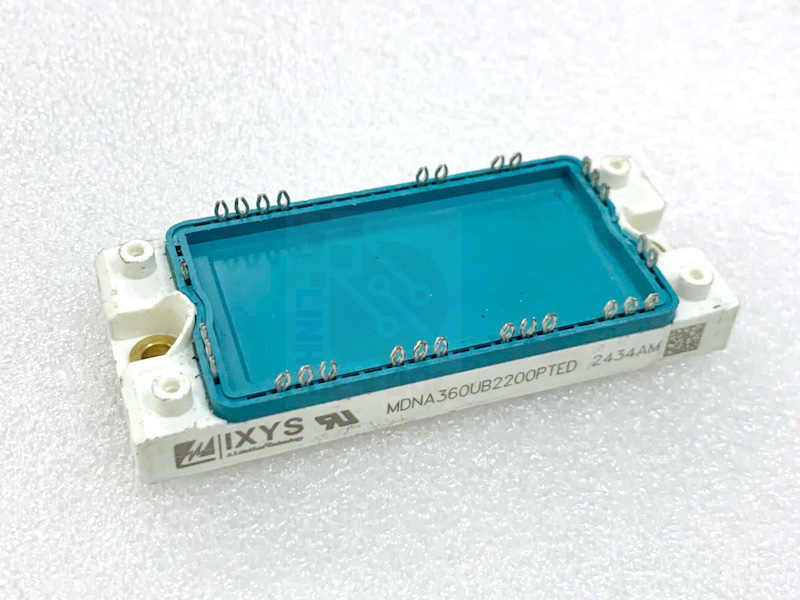

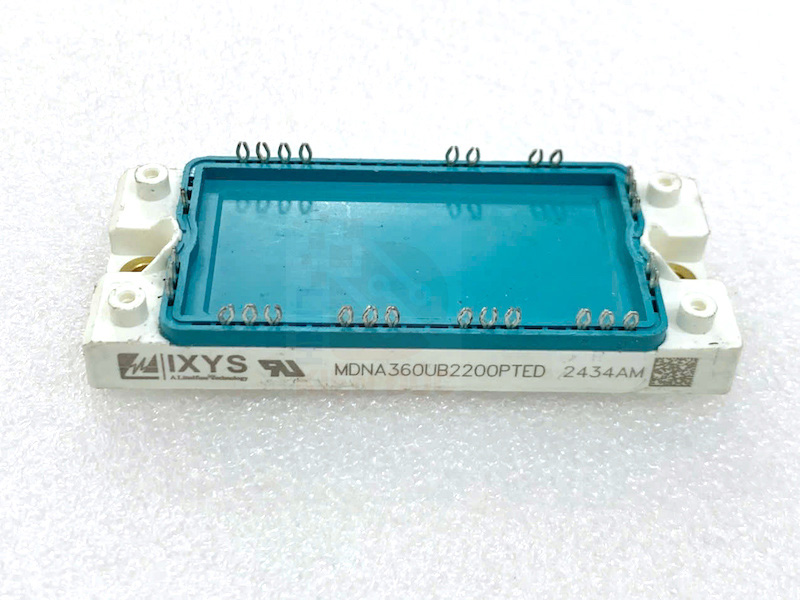

Module chỉnh lưu MDNA360UB2200PTED 2200V 360A, cầu diode 3 pha + Brake Unit + NTC

MDNA360UB2200PTED là module công suất dùng cho hệ thống chỉnh lưu 3 pha và mạch hãm (Brake Unit) của biến tần. Module tích hợp cầu chỉnh lưu 3 pha, Brake Chopper sử dụng IGBT và cảm biến nhiệt NTC trong cùng một package E2-Pack. Module có điện áp ngược lặp lại của cầu chỉnh lưu lên tới 2200V, dòng chỉnh lưu trung bình 360A, dòng xung không lặp lại 1900A, trong khi phần Brake IGBT có điện áp VCES 1700V và dòng collector 200A.

Thông số kỹ thuật MDNA360UB2200PTED

Các giá trị trên được đối chiếu trực tiếp từ datasheet của mã MDNA360UB2200PTED.

MDNA360UB2200PTED là gì?

MDNA360UB2200PTED là module chỉnh lưu cao áp tiêu chuẩn được thiết kế theo cấu hình:

3~ Rectifier Bridge + Brake Unit + NTC

Phần chỉnh lưu thực hiện biến đổi nguồn AC 3 pha sang DC, trong khi Brake Unit được dùng trong tầng hãm của biến tần để xử lý năng lượng dư trên DC bus. NTC tích hợp hỗ trợ giám sát nhiệt độ module. Datasheet xác định ứng dụng điển hình là 3-phase rectifier with brake unit for drive inverters.

Cầu chỉnh lưu 3 pha 2200V 360A

Một trong những thông số nổi bật nhất của module là phần cầu diode chỉnh lưu 3 pha.

Thông số chính:

VRRM = 2200V

IDAV = 360A

IFSM = 1900A

Điều này cho thấy module được thiết kế cho các hệ thống công suất lớn và điện áp cao. Trong đó, 360A là dòng chỉnh lưu trung bình của cầu diode, không phải dòng của Brake IGBT.

Khi thiết kế thực tế, dòng tải cho phép còn phụ thuộc vào nhiệt độ vỏ, phương pháp tản nhiệt, dạng tải và điều kiện vận hành.

Brake Unit tích hợp IGBT 1700V 200A

Ngoài cầu chỉnh lưu, module còn tích hợp Brake Chopper sử dụng IGBT.

Thông số của phần Brake IGBT:

• VCES = 1700V
• IC25 = 200A
• VCE(sat) = 2,1V
• VGES = ±20V
• Dòng collector xung 280A theo điều kiện datasheet.

Như vậy, khi mô tả sản phẩm cần phân biệt rõ:

Cầu chỉnh lưu: 2200V – 360A

Brake IGBT: 1700V – 200A

Không nên ghi chung thành “IGBT 2200V 360A” vì sẽ gây hiểu sai cấu trúc module.

Brake Chopper dùng để làm gì?

Trong hệ thống biến tần, khi động cơ giảm tốc hoặc làm việc ở chế độ tái sinh, năng lượng có thể được đưa ngược về DC bus khiến điện áp DC bus tăng lên.

Mạch Brake Chopper sử dụng IGBT để điều khiển điện trở hãm, giúp tiêu tán phần năng lượng dư và hỗ trợ giới hạn điện áp DC bus trong quá trình hãm.

Vì vậy, MDNA360UB2200PTED phù hợp với các hệ thống truyền động cần kết hợp chỉnh lưu nguồn và chức năng hãm trong cùng một module. Datasheet xác định ứng dụng là chỉnh lưu 3 pha có brake unit cho drive inverter.

Diode chỉnh lưu tích hợp

Phần chỉnh lưu sử dụng các diode công suất cao. Datasheet ghi:

VRRM = 2200V

Điện áp thuận điển hình VF khoảng 1,25V ở điều kiện thử tương ứng và dòng chỉnh lưu trung bình của cầu đạt 360A.

Dòng xung không lặp lại của diode có thể đạt khoảng 1900A, tùy điều kiện xung và nhiệt độ junction quy định trong datasheet.

NTC tích hợp 5kΩ

Module được tích hợp NTC Temperature Sensor để theo dõi nhiệt độ.

Thông số NTC:

R25 = 5kΩ tại 25°C

B25/50 = 3375K

Giá trị điện trở NTC thay đổi theo nhiệt độ, từ đó hệ thống điều khiển có thể sử dụng tín hiệu này để giám sát nhiệt độ module và thực hiện các chức năng bảo vệ phù hợp.

PressFit Pin tiện lợi khi lắp đặt

MDNA360UB2200PTED sử dụng PressFit pins for PCB mounting. Thiết kế này cho phép module được kết nối với PCB bằng phương pháp ép chân, phù hợp với các thiết kế công suất sử dụng PCB công nghiệp.
