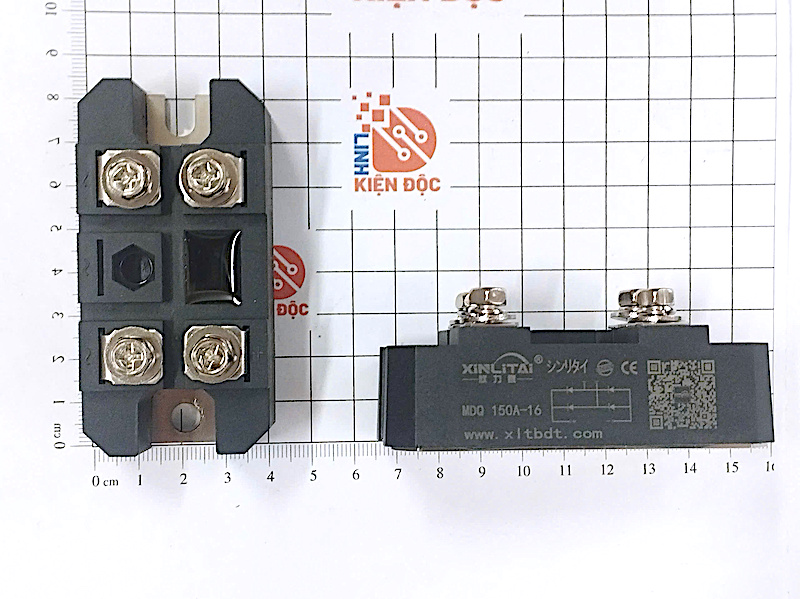

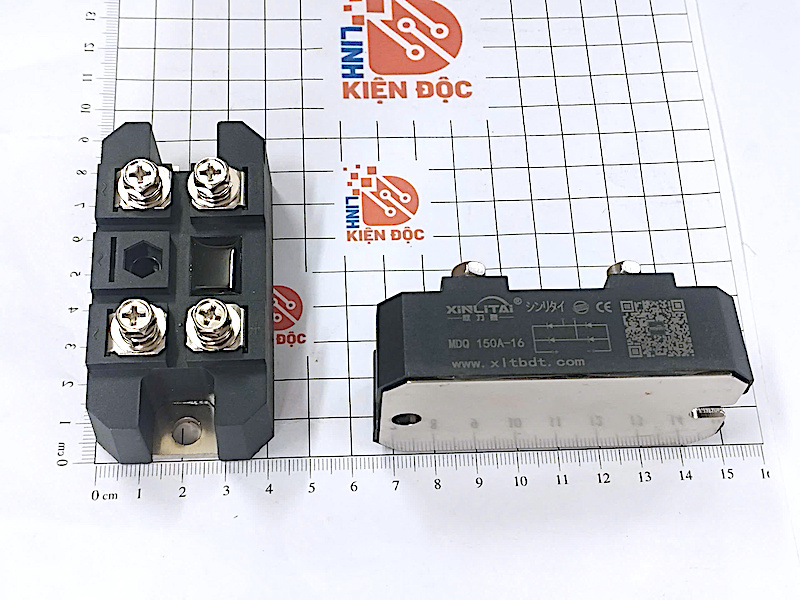

MDQ150A-16 Diode cầu 1 pha 150A 1600V – Module chỉnh lưu công suất lớn

MDQ150A-16 Diode cầu 1 pha 150A 1600V là module chỉnh lưu công suất được sử dụng để chuyển đổi nguồn điện xoay chiều AC thành điện một chiều DC. Với dòng định mức 150A và điện áp ngược lên tới 1600V, sản phẩm phù hợp với các bộ nguồn công suất lớn, máy hàn, thiết bị điều khiển động cơ, hệ thống sạc và nhiều loại máy móc công nghiệp.

Thiết kế dạng module giúp tích hợp các diode chỉnh lưu vào cùng một khối, thuận tiện cho việc lắp đặt, đấu nối và gắn lên bộ tản nhiệt. MDQ150A-16 đặc biệt thích hợp với những ứng dụng yêu cầu dòng tải lớn và độ bền cao hơn so với cầu diode dạng chân cắm thông thường.

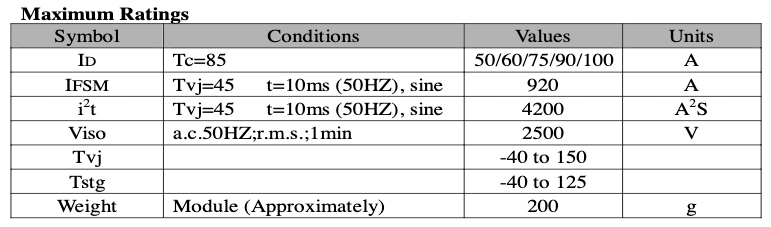

Thông số kỹ thuật MDQ150A-16

Lưu ý: Với các thông số phụ như dòng xung cực đại, điện áp rơi thuận, nhiệt độ tiếp giáp, điện trở nhiệt và mô-men siết, nên đối chiếu datasheet đúng nhà sản xuất của module đang sử dụng. Các module mang cùng mã thương mại có thể có khác biệt nhỏ tùy hãng.

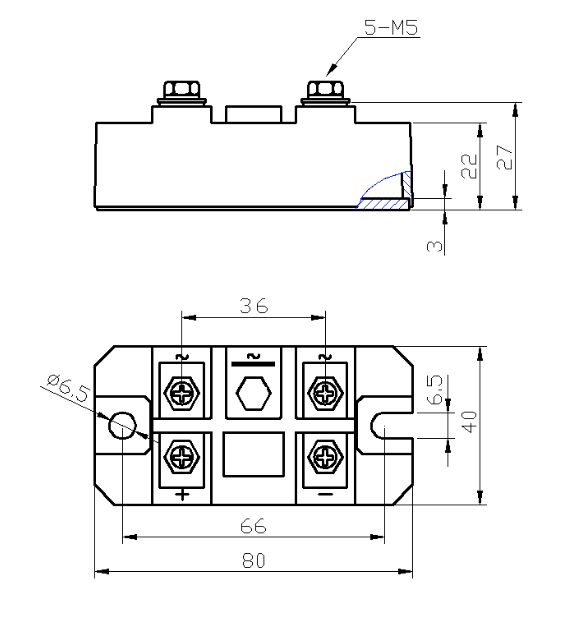

Kích thước MDQ150A-16

Công dụng của Diode cầu MDQ150A-16

Công dụng chính của MDQ150A-16 là chỉnh lưu nguồn điện xoay chiều một pha thành nguồn điện một chiều. Trong một cầu chỉnh lưu toàn sóng 1 pha thông thường, bốn diode được bố trí thành cấu hình cầu để khai thác cả hai bán kỳ của điện áp AC.

Khi nguồn AC đổi chiều, các cặp diode tương ứng lần lượt dẫn điện. Nhờ đó, dòng điện qua tải ở phía DC vẫn duy trì cùng một chiều. Điện áp sau cầu diode là điện áp DC dạng xung và có thể được làm phẳng bằng tụ lọc, cuộn cảm hoặc mạch lọc DC tùy thiết kế.

Với khả năng chịu dòng lớn, MDQ150A-16 thích hợp cho các mạch chỉnh lưu mà cầu diode nhỏ thông thường không đáp ứng được yêu cầu về dòng điện và công suất.

Chức năng chính của MDQ150A-16

Chỉnh lưu AC thành DC

Đây là chức năng quan trọng nhất của MDQ150A-16. Module nhận nguồn điện xoay chiều ở đầu vào và tạo điện áp một chiều ở đầu ra để cung cấp cho tải hoặc tầng công suất tiếp theo.

Chỉnh lưu toàn sóng

Cấu hình cầu diode 1 pha cho phép sử dụng cả bán kỳ dương và bán kỳ âm của nguồn AC. So với chỉnh lưu nửa sóng, chỉnh lưu cầu toàn sóng giúp khai thác nguồn hiệu quả hơn và tạo điện áp DC thuận lợi hơn cho quá trình lọc.

Chịu dòng tải lớn

Với dòng định mức 150A, MDQ150A-16 hướng tới các thiết bị công suất cao. Đây là ưu điểm quan trọng khi sử dụng trong nguồn công nghiệp, máy hàn và các hệ thống cần dòng DC lớn.

Chịu điện áp cao

Cấp điện áp 1600V mang lại khả năng chịu điện áp ngược cao cho các diode bên trong module. Tuy nhiên, điện áp 1600V là thông số chịu đựng của linh kiện, không có nghĩa thiết bị phải hoạt động ở nguồn AC 1600V.

Cách ly chức năng chỉnh lưu và tải

Cầu diode tạo thành tầng chuyển đổi giữa nguồn AC và DC bus. Điện áp DC sau chỉnh lưu có thể được đưa đến tụ DC-link, bộ nghịch lưu hoặc các mạch công suất khác tùy thiết bị.

Nguyên lý hoạt động của cầu diode 1 pha MDQ150A-16

MDQ150A-16 hoạt động dựa trên đặc tính dẫn điện một chiều của diode bán dẫn.

Trong một bán kỳ của nguồn AC, một cặp diode trong cầu được phân cực thuận và dẫn dòng. Khi nguồn AC chuyển sang bán kỳ ngược lại, cặp diode còn lại dẫn. Vì cách bố trí cầu, dòng điện tại hai cực DC đầu ra vẫn có cùng chiều.

Sau cầu chỉnh lưu, điện áp thường được đưa qua tụ điện công suất lớn để giảm độ gợn và tạo DC bus tương đối ổn định.

Khác với module thyristor, MDQ150A-16 sử dụng diode nên không cần xung kích Gate. Diode tự dẫn khi được phân cực thuận và khóa khi bị phân cực ngược. Vì vậy, mạch điều khiển đơn giản hơn nhưng không thể điều chỉnh góc dẫn như cầu chỉnh lưu SCR.

MDQ150A-16 được sử dụng ở đâu?

Nhờ mức dòng 150A và khả năng chịu điện áp cao, MDQ150A-16 có thể được sử dụng trong nhiều thiết bị điện tử công suất và hệ thống công nghiệp, chẳng hạn:

• Máy hàn điện và máy hàn công nghiệp: dùng trong các tầng chỉnh lưu công suất.
• Bộ nguồn DC công suất lớn: chuyển đổi nguồn AC thành DC để cấp cho tải.
• Bộ sạc ắc quy công suất lớn: tạo nguồn DC cho tầng điều khiển sạc.
• Thiết bị điều khiển động cơ: cung cấp nguồn DC cho các tầng công suất thích hợp.
• Máy móc và dây chuyền công nghiệp: sử dụng trong các bộ nguồn nội bộ.
• Thiết bị gia nhiệt công nghiệp: sử dụng trong các hệ thống nguồn DC công suất.
• UPS và bộ nguồn dự phòng: có thể xuất hiện trong tầng chỉnh lưu tùy cấu trúc thiết bị.
• Tủ điện và hệ thống tự động hóa: dùng trong các bộ chỉnh lưu công suất lớn.

Ưu điểm của MDQ150A-16 150A 1600V

Một ưu điểm nổi bật của MDQ150A-16 là toàn bộ cầu chỉnh lưu được tích hợp trong một module công suất. Người thiết kế không cần sử dụng bốn diode công suất rời và tự xây dựng cầu chỉnh lưu riêng biệt, nhờ đó việc lắp đặt và bảo trì thuận tiện hơn.

Module có khả năng làm việc với dòng điện lớn 150A, phù hợp với các ứng dụng công nghiệp. Cấp điện áp 1600V cũng tạo biên độ chịu điện áp ngược tương đối cao.

Ngoài ra, kết cấu module có mặt đáy tiếp xúc với tản nhiệt giúp việc quản lý nhiệt thuận tiện hơn so với nhiều loại diode công suất rời.

MDQ150A-16 khác module Thyristor như thế nào?

Mặc dù đều được sử dụng trong các mạch chỉnh lưu công suất, diode cầu MDQ150A-16 và module thyristor có nguyên lý điều khiển khác nhau.

MDQ150A-16 sử dụng diode nên linh kiện tự động dẫn khi phân cực thuận, không cần tín hiệu điều khiển. Vì vậy, module thích hợp với những mạch chỉ cần chuyển đổi AC thành DC mà không cần điều chỉnh góc dẫn.

Thyristor SCR có thêm cực Gate. Bằng cách thay đổi thời điểm kích Gate, mạch có thể điều khiển góc dẫn và từ đó điều chỉnh điện áp DC trung bình đầu ra.

Do đó, MDQ150A-16 có ưu điểm về mạch điều khiển đơn giản, trong khi cầu thyristor thích hợp hơn khi cần điều chỉnh chủ động công suất hoặc điện áp đầu ra.

Cách đấu nối MDQ150A-16

Một cầu diode 1 pha thông thường có hai đầu vào AC và hai đầu ra DC (+ và −). Nguồn xoay chiều được kết nối vào hai cực AC, trong khi cực dương và cực âm được đưa tới tải hoặc tụ lọc DC.

Trước khi đấu MDQ150A-16, cần xác định chính xác ký hiệu chân được in trên module hoặc sơ đồ của nhà sản xuất. Không nên suy đoán vị trí chân dựa trên một module có hình dáng tương tự vì sơ đồ chân có thể khác nhau.

Đặc biệt, đây là module công suất cao nên việc đấu nhầm cực có thể làm hỏng cầu diode, tụ DC bus và các linh kiện công suất phía sau.

Lưu ý về tản nhiệt khi sử dụng MDQ150A-16

Dòng định mức 150A không có nghĩa module có thể liên tục chạy 150A trong mọi điều kiện. Khả năng tải thực tế phụ thuộc đáng kể vào nhiệt độ, phương pháp tản nhiệt, điều kiện thông gió, điện áp rơi trên diode và cách lắp đặt.

Khi có dòng lớn chạy qua, diode sinh nhiệt do điện áp rơi thuận. Vì vậy MDQ150A-16 cần được gắn chắc chắn vào bộ tản nhiệt phù hợp. Bề mặt tiếp xúc phải sạch và phẳng; vật liệu dẫn nhiệt nên được sử dụng theo yêu cầu của nhà sản xuất.

Dây điện, thanh đồng và đầu cos cũng cần được lựa chọn phù hợp với dòng tải. Một điểm tiếp xúc lỏng ở dòng hàng chục hoặc hàng trăm ampere có thể phát nhiệt rất mạnh và gây hỏng thiết bị.

Cách kiểm tra Diode cầu MDQ150A-16

Có thể kiểm tra sơ bộ MDQ150A-16 bằng đồng hồ vạn năng có chế độ Diode Test. Sau khi xác định đúng bốn cực AC, (+) và (−), tiến hành đo từng nhánh diode theo hai chiều.

Một diode còn hoạt động bình thường thường cho thấy điện áp rơi thuận ở một chiều và trạng thái không dẫn ở chiều ngược lại. Nếu đo thấy dẫn gần như bằng nhau ở cả hai chiều hoặc điện trở rất thấp giữa các cực công suất, module có thể đã bị chập.

Ngược lại, nếu một nhánh hoàn toàn không dẫn ở chiều thuận trong điều kiện đo phù hợp, diode bên trong có thể đã bị đứt.

Việc kiểm tra bằng đồng hồ chỉ giúp phát hiện các lỗi cơ bản. Nó không xác nhận được khả năng chịu đủ 150A hoặc 1600V của module.

Cách lựa chọn module thay thế MDQ150A-16

Khi thay thế MDQ150A-16, nên kiểm tra đồng thời dòng điện, điện áp ngược, cấu hình cầu 1 pha, sơ đồ chân, kích thước cơ khí, khoảng cách chân, khả năng chịu dòng xung và đặc tính nhiệt.

Không nên chỉ dựa vào dòng 150A để chọn linh kiện. Một module có dòng tương đương nhưng điện áp thấp hơn hoặc sơ đồ chân khác có thể không phù hợp với thiết bị ban đầu.

Nếu sử dụng module có điện áp và dòng định mức cao hơn để thay thế, vẫn phải kiểm tra các thông số còn lại cũng như kích thước và khả năng tương thích với hệ thống tản nhiệt.

MDQ150A-16 Datasheet
