Mosfet kênh N ME4946 60V SOP-8

1. Giới thiệu

MOSFET kênh N ME4946 là loại transistor công suất hiệu suất cao, được thiết kế với công nghệ MOSFET tiên tiến nhằm giảm điện trở Rds(on) và tổn hao dẫn. Linh kiện được đóng gói dạng SOP-8, phù hợp cho các mạch điện tử nhỏ gọn, yêu cầu mật độ linh kiện cao.

Sản phẩm thường được dùng trong các mạch chuyển mạch nguồn DC-DC, mạch điều khiển động cơ, mạch công suất và thiết bị điện tử dân dụng.

2. Đặc điểm

• Điện áp chịu đựng lên đến 60V.

• Rds(on) thấp, hiệu suất chuyển mạch cao.

• Dòng dẫn lớn, phù hợp cho mạch công suất.

• Đóng gói SOP-8, tiện lắp đặt trên PCB.

3. Thông số kỹ thuật (tham khảo datasheet)

• Model: ME4946

• Điện áp Drain-Source (Vds): 60V

• Dòng liên tục (Id): 7.5A (Ta = 25°C)

• Điện áp Gate-Source (Vgs): ±20V

• Điện trở dẫn Rds(on):

  • 35mΩ @ Vgs = 10V

  • 55mΩ @ Vgs = 4.5V

• Công suất tiêu tán (Pd): ~2.5W

• Nhiệt độ hoạt động: -55°C ~ +150°C

• Đóng gói: SOP-8

4. Ứng dụng

• Bộ nguồn xung (SMPS).

• Mạch chuyển đổi DC-DC.

• Mạch điều khiển động cơ DC.

• Ứng dụng trong thiết bị điện tử dân dụng, công nghiệp.

• Các mạch switching high speed yêu cầu MOSFET hiệu suất cao.

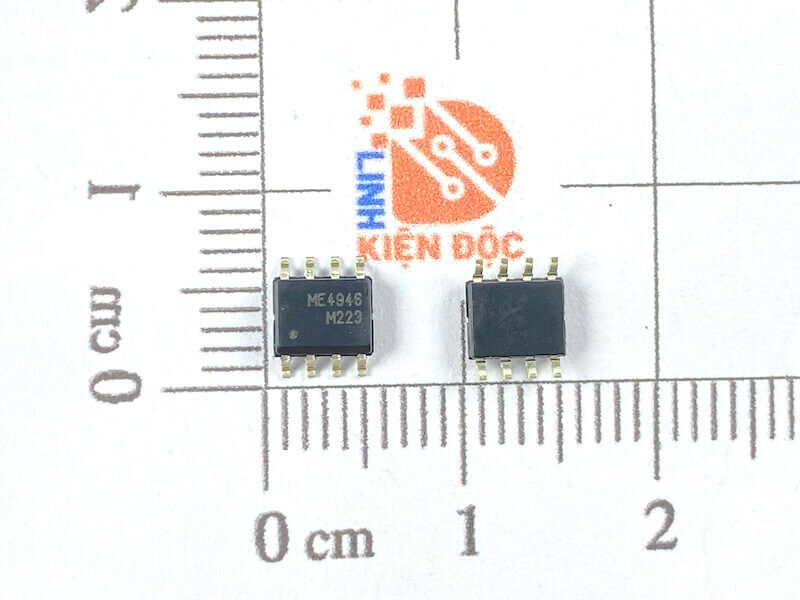

5. Kích thước
