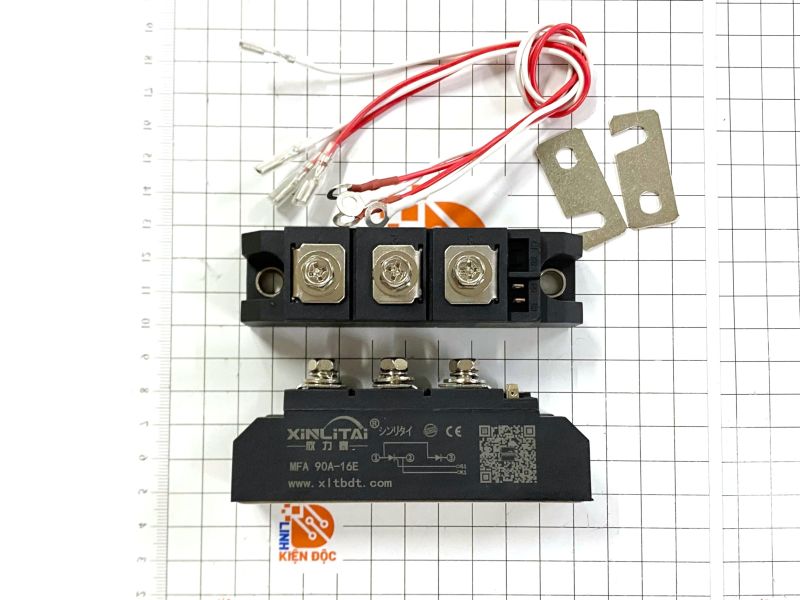

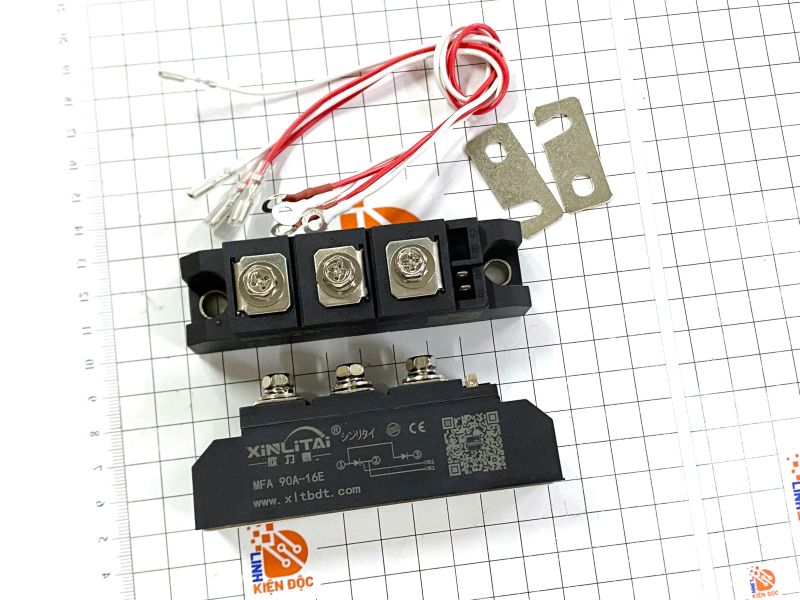

MFA 90A -16 Thyristor 90A 1600V

MFA 90A-16 là Thyristor công suất (SCR) dùng trong các mạch điện tử công suất, có khả năng chịu dòng điện lên đến 90A và điện áp lên đến 1600V. Linh kiện được sử dụng để đóng cắt, điều khiển và điều chỉnh công suất trong các hệ thống điện công nghiệp.

Với khả năng chịu dòng và điện áp cao, MFA 90A-16 phù hợp cho các mạch chỉnh lưu có điều khiển, bộ điều khiển công suất, thiết bị gia nhiệt, máy hàn, điều khiển động cơ và nhiều hệ thống chuyển đổi năng lượng khác.

Thông số kỹ thuật

• Mã sản phẩm: MFA 90A-16
• Loại linh kiện: Thyristor / SCR
• Dòng điện: 90A
• Điện áp chịu đựng: 1600V
• Số cực: 3 cực
• Chân linh kiện: Anode (A), Cathode (K), Gate (G)
• Chức năng: Đóng cắt và điều khiển dòng điện công suất lớn
• Dạng linh kiện: Thyristor công suất
• Ứng dụng: Điện tử công suất, chỉnh lưu điều khiển, điều khiển động cơ, nguồn công nghiệp

Nguyên lý hoạt động

Thyristor MFA 90A-16 gồm ba cực A (Anode), K (Cathode) và G (Gate). Khi Anode có điện thế dương so với Cathode, linh kiện vẫn ở trạng thái khóa nếu chưa có tín hiệu kích thích tại chân Gate.

Khi đưa một tín hiệu kích phù hợp vào Gate, Thyristor chuyển sang trạng thái dẫn và cho phép dòng điện chạy từ Anode sang Cathode. Sau khi kích dẫn, linh kiện tiếp tục duy trì trạng thái dẫn cho đến khi dòng điện qua Thyristor giảm xuống dưới mức dòng duy trì hoặc được tắt bằng phương pháp phù hợp với mạch.

Nhờ đặc tính này, Thyristor có thể kiểm soát thời điểm cấp điện cho tải, từ đó điều chỉnh công suất trong nhiều hệ thống điện.

Đặc điểm nổi bật

• Khả năng chịu dòng lớn 90A.
• Điện áp chịu đựng cao 1600V.
• Phù hợp với các hệ thống điện công suất lớn.
• Điều khiển đóng cắt thông qua chân Gate.
• Có thể sử dụng trong mạch chỉnh lưu điều khiển.
• Kết cấu phù hợp cho các thiết bị điện công nghiệp.
• Thích hợp làm linh kiện thay thế khi có cùng thông số và sơ đồ chân.

Ứng dụng

MFA 90A-16 có thể được sử dụng trong:

• Mạch chỉnh lưu có điều khiển.
• Bộ nguồn DC công suất lớn.
• Bộ điều khiển động cơ DC.
• Mạch điều khiển công suất AC.
• Máy hàn điện.
• Thiết bị gia nhiệt công nghiệp.
• Bộ sạc công suất lớn.
• Hệ thống chuyển đổi AC/DC.
• Thiết bị điều khiển và tự động hóa công nghiệp.
• Mạch điều khiển tải điện công suất cao.
• Các thiết bị điện tử công suất cần Thyristor chịu dòng lớn.

Lưu ý khi sử dụng

Trước khi lắp đặt cần xác định chính xác cực Anode, Cathode và Gate, đồng thời kiểm tra điện áp và dòng điện của hệ thống. Khi hoạt động ở dòng cao, Thyristor phát sinh nhiệt đáng kể nên cần sử dụng bộ tản nhiệt phù hợp để đảm bảo nhiệt độ làm việc an toàn.

Tín hiệu kích tại chân Gate cần đáp ứng yêu cầu của mạch điều khiển. Không nên vận hành liên tục ở dòng cực đại nếu hệ thống tản nhiệt không đáp ứng. Khi thay thế linh kiện, cần kiểm tra đầy đủ thông số điện, sơ đồ chân và điều kiện làm việc để đảm bảo tương thích.

MFA 90A-16 Thyristor 90A 1600V là Thyristor công suất cao, phù hợp cho các ứng dụng chỉnh lưu, điều khiển công suất và chuyển đổi năng lượng trong thiết bị điện tử công nghiệp.
