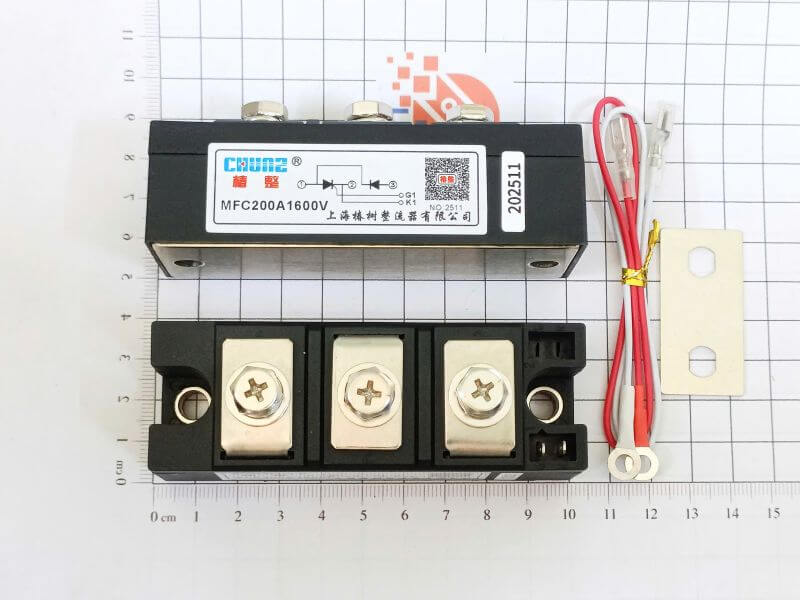

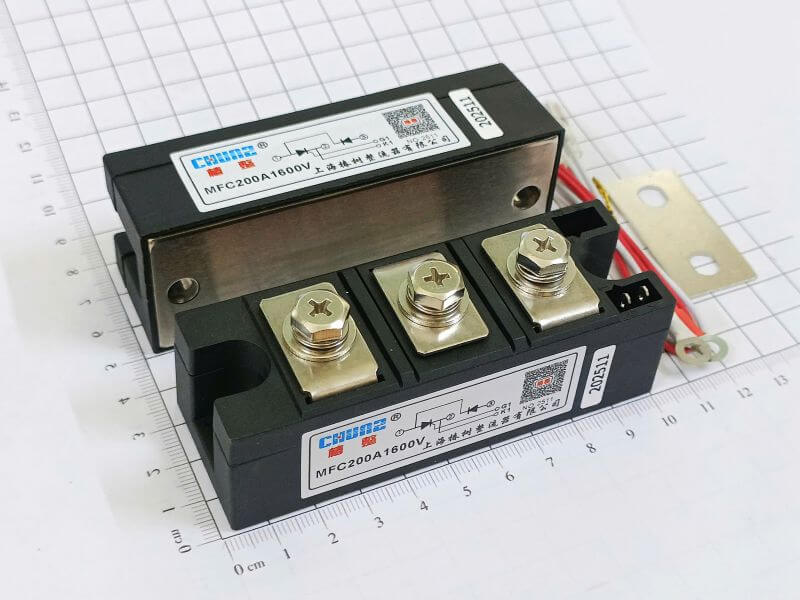

MFC200A-1600V Module Thyristor 200A 1600V Mới

Giới thiệu chung

MFC200A-1600V là thyristor công suất (SCR – Silicon Controlled Rectifier) dạng module, được sử dụng trong các mạch điện tử công suất lớn. Linh kiện này có khả năng chịu dòng điện định mức 200A và điện áp tối đa 1600V, phù hợp cho các hệ thống điều khiển và chuyển đổi năng lượng điện trong công nghiệp. Thyristor hoạt động như một công tắc bán dẫn có điều khiển, cho phép dòng điện đi qua khi có tín hiệu kích vào chân Gate và tiếp tục dẫn cho đến khi dòng điện giảm xuống dưới mức giữ. Nhờ khả năng chịu dòng và điện áp lớn, MFC200A-1600V được sử dụng rộng rãi trong các mạch chỉnh lưu, điều khiển công suất và điều khiển động cơ.

Đặc điểm

• Chịu dòng điện lớn, phù hợp với mạch công suất cao.

• Điện áp chịu ngược cao, đảm bảo hoạt động ổn định trong hệ thống điện công nghiệp.

• Tổn hao công suất thấp khi dẫn điện.

• Độ tin cậy và độ bền cao khi làm việc liên tục.

• Dạng module công suất, dễ lắp đặt với bộ tản nhiệt.

• Có chân Gate điều khiển, cho phép đóng cắt dòng điện bằng tín hiệu điều khiển nhỏ.

Cấu tạo

• Thyristor được cấu tạo từ bốn lớp bán dẫn PNPN.

• Tạo thành ba tiếp giáp bán dẫn trong cấu trúc linh kiện.

• Gồm ba cực chính:

  • Anode (A): cực dương, nơi dòng điện chính đi vào linh kiện.

  • Cathode (K): cực âm, nơi dòng điện đi ra khỏi linh kiện.

  • Gate (G): cực điều khiển dùng để kích hoạt quá trình dẫn điện.

• Bên trong module gồm:

  • Chip bán dẫn công suất.

  • Lớp cách điện.

  • Đế kim loại dẫn nhiệt.

  • Vỏ bảo vệ linh kiện.

Sơ đồ mạch bên trong

Nguyên lý hoạt động

• Khi Anode dương so với Cathode nhưng chưa có tín hiệu Gate, thyristor ở trạng thái khóa.

• Khi cấp dòng kích vào chân Gate, linh kiện chuyển sang trạng thái dẫn điện.

• Dòng điện chính lúc này chạy từ Anode sang Cathode.

• Sau khi dẫn điện, thyristor vẫn tiếp tục dẫn ngay cả khi bỏ tín hiệu Gate.

• Thyristor chỉ tắt khi dòng điện giảm xuống dưới dòng giữ hoặc khi nguồn AC qua điểm 0.

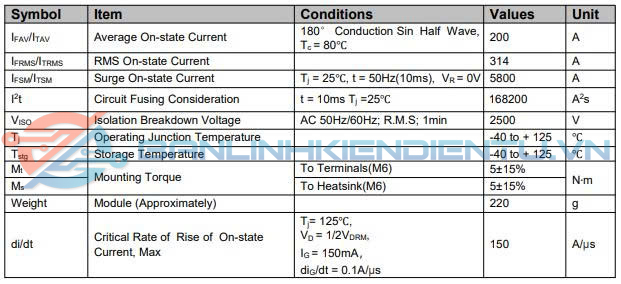

Thông số kỹ thuật cơ bản

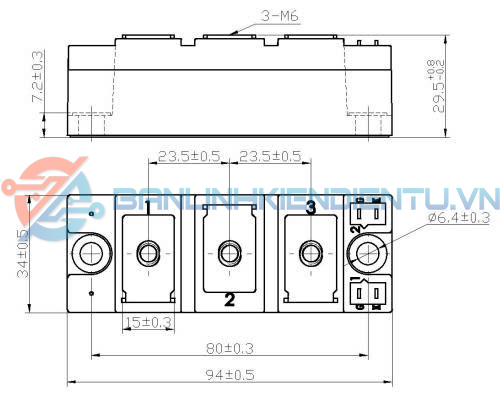

Kích thước

Ứng dụng

• Sử dụng trong bộ chỉnh lưu có điều khiển AC–DC.

• Ứng dụng trong mạch điều khiển tốc độ động cơ điện.

• Dùng trong bộ khởi động mềm (soft starter) cho động cơ.

• Điều khiển công suất lò điện và lò nung công nghiệp.

• Ứng dụng trong mạch điều chỉnh điện áp xoay chiều công suất lớn.

• Dùng trong bộ nguồn công nghiệp và hệ thống điều khiển năng lượng.
