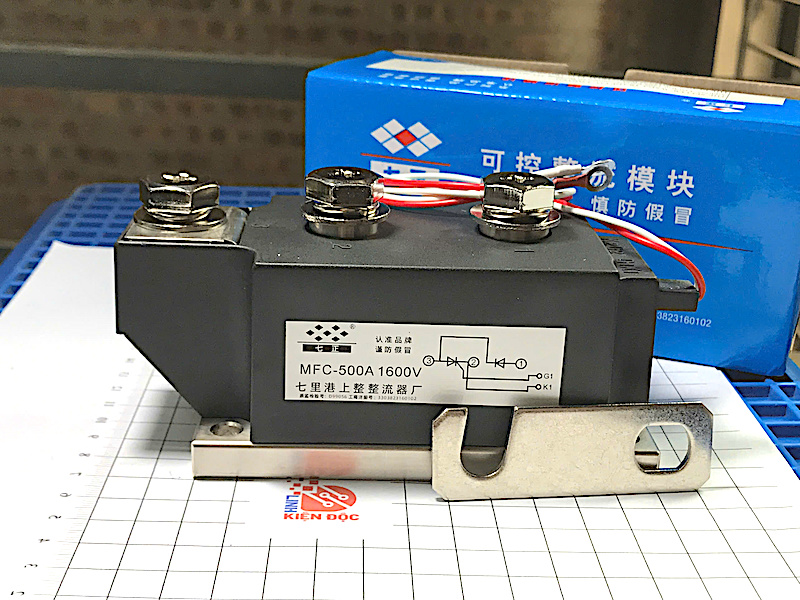

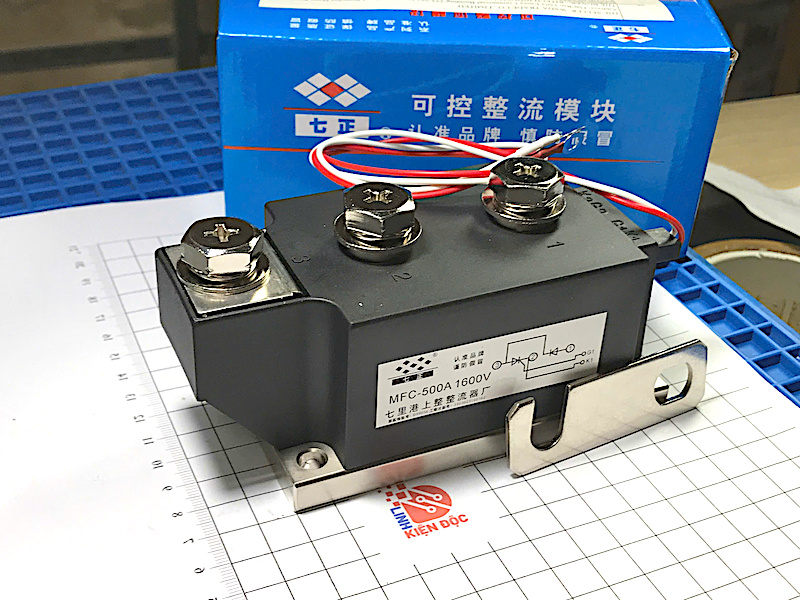

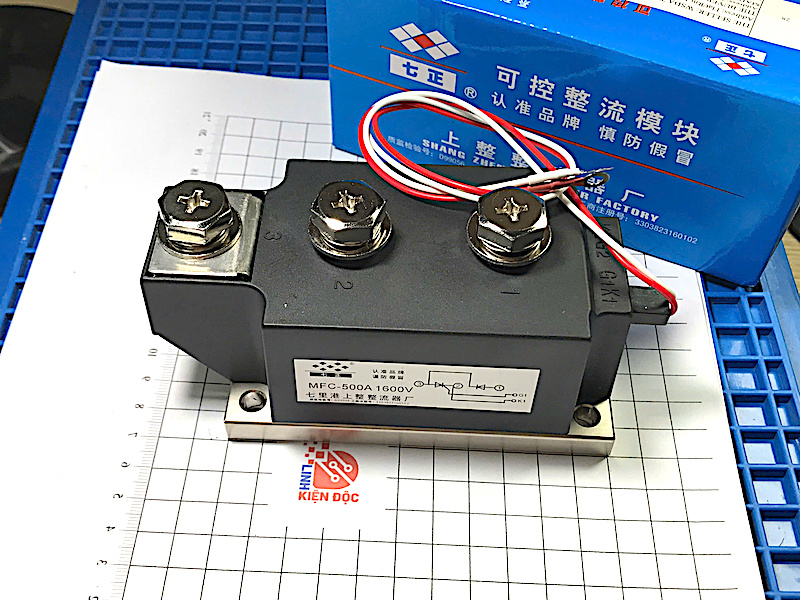

MFC500A-16, MFC500A-1600V Thyristor 500A 1600V mới

Giới thiệu chung MFC500A-16

MFC500A-16 (MFC500A-1600V) là mô-đun thyristor (SCR) công suất cao được thiết kế để điều khiển và chuyển đổi công suất trong các hệ thống điện công nghiệp. Với dòng điện định mức 500A và điện áp chịu đựng 1600V, sản phẩm đáp ứng tốt các ứng dụng yêu cầu khả năng đóng cắt dòng lớn, hoạt động ổn định và độ tin cậy cao. Thiết kế dạng mô-đun giúp lắp đặt thuận tiện, tản nhiệt hiệu quả và dễ dàng thay thế khi bảo trì.

MFC500A-16 được sử dụng rộng rãi trong các bộ chỉnh lưu công suất, bộ điều khiển pha, bộ khởi động mềm động cơ, máy hàn công nghiệp, lò điện trở, lò cảm ứng, bộ nguồn DC công suất lớn và các hệ thống tự động hóa công nghiệp. Khả năng chịu dòng xung lớn cùng hiệu suất làm việc ổn định giúp thiết bị vận hành bền bỉ trong môi trường công nghiệp liên tục.

Đặc điểm nổi bật

• Dòng điện định mức: 500A.
• Điện áp chịu đựng cực đại: 1600V.
• Khả năng chịu dòng xung cao, phù hợp với tải công suất lớn.
• Điện áp rơi khi dẫn thấp, giảm tổn hao công suất.
• Thiết kế mô-đun chắc chắn, tản nhiệt tốt.
• Độ bền cao, hoạt động ổn định trong môi trường công nghiệp.

Thông số kỹ thuật

• Model: MFC500A-16 (MFC500A-1600V)
• Loại linh kiện: Mô-đun Thyristor (SCR)
• Cấu hình: Dual Thyristor (2 SCR)
• Dòng điện trung bình (IT(AV)): 500A
• Dòng điện hiệu dụng (IT(RMS)): 720A
• Điện áp chặn lặp lại (VDRM/VRRM): 1600V
• Dòng xung không lặp (ITSM): 15kA
• Hệ số I²t: 1100kA²s
• Điện áp dẫn cực đại (VTM): 1.44V
• Điện áp ngưỡng (VT(TO)): 0.78V
• Dòng kích cổng (IGT): 200mA
• Điện áp kích cổng (VGT): 3V
• Dòng duy trì (IH): 150mA
• Dòng chốt (IL): 300mA
• Tốc độ tăng điện áp (dv/dt): 1000V/µs
• Tốc độ tăng dòng (di/dt): 250A/µs
• Điện áp cách điện: 3000VAC/1 phút
• Nhiệt độ làm việc: -40°C đến +125°C
• Nhiệt độ lưu trữ: -40°C đến +125°C
• Điện trở nhiệt mối nối – vỏ (RthJC): 0.034K/W
• Kiểu lắp đặt: Bắt vít trên tản nhiệt

Ứng dụng

• Bộ chỉnh lưu AC/DC công suất lớn.
• Bộ điều khiển công suất và điều khiển góc mở SCR.
• Bộ điều khiển nhiệt độ lò điện công nghiệp.
• Bộ khởi động mềm động cơ.
• Máy hàn công nghiệp.
• Bộ nguồn DC công suất cao.
• Hệ thống điều khiển tải điện trở và tải cảm.

Ưu điểm

• Khả năng chịu tải lớn và làm việc ổn định.
• Hiệu suất chuyển mạch cao, giảm tổn hao năng lượng.
• Tuổi thọ dài khi được lắp đặt với hệ thống tản nhiệt phù hợp.
• Dễ tích hợp vào các hệ thống điều khiển công suất hiện có.
• Phù hợp với nhiều ứng dụng trong lĩnh vực điện công nghiệp và tự động hóa.

Kích thước
