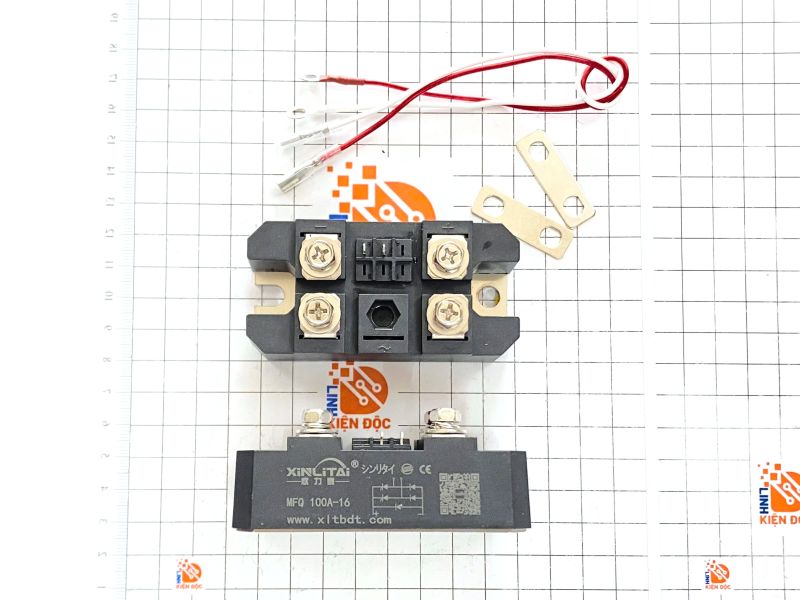

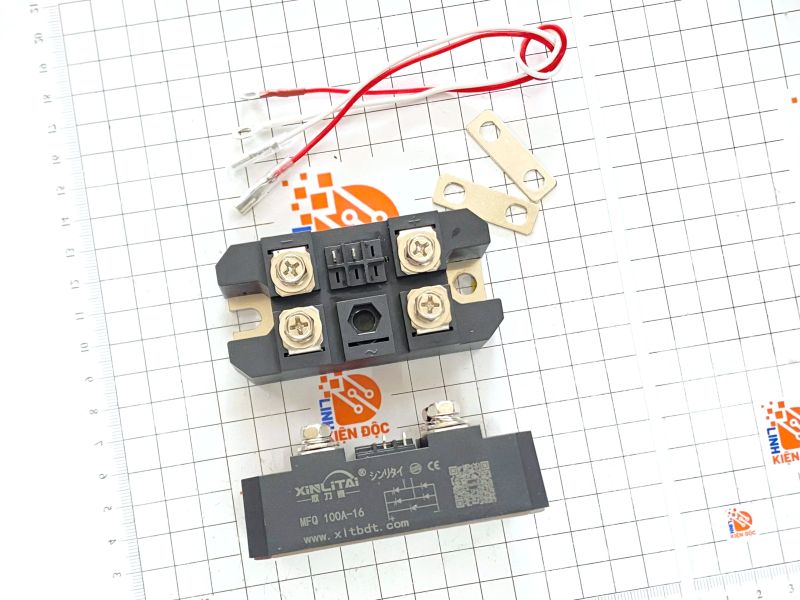

MFQ100A-16 Chỉnh lưu cầu thyristor 100A 1600V

MFQ100A-16 là module chỉnh lưu cầu Thyristor công suất cao, được sử dụng trong các mạch chỉnh lưu có điều khiển và hệ thống điện tử công suất. Với khả năng chịu dòng lên đến 100A và điện áp lên đến 1600V, linh kiện phù hợp cho các thiết bị công nghiệp yêu cầu điều khiển và chuyển đổi nguồn điện công suất lớn.

Khác với cầu diode chỉnh lưu thông thường, cầu Thyristor cho phép điều khiển thời điểm dẫn thông qua tín hiệu kích Gate, từ đó có thể điều chỉnh điện áp và công suất đầu ra DC theo yêu cầu của mạch.

Thông số kỹ thuật

• Mã sản phẩm: MFQ100A-16
• Loại linh kiện: Chỉnh lưu cầu Thyristor / SCR
• Dòng điện: 100A
• Điện áp chịu đựng: 1600V
• Cấu hình: Cầu chỉnh lưu có điều khiển
• Số phần tử: Thyristor công suất
• Chức năng: Chỉnh lưu AC sang DC có điều khiển
• Dạng linh kiện: Module công suất
• Ứng dụng: Nguồn công nghiệp, máy hàn, điều khiển động cơ, bộ chỉnh lưu công suất lớn

Nguyên lý hoạt động

MFQ100A-16 sử dụng các Thyristor được bố trí theo cấu hình cầu chỉnh lưu. Mỗi Thyristor có các cực Anode (A), Cathode (K) và Gate (G). Khi được phân cực thuận, Thyristor chỉ chuyển sang trạng thái dẫn khi nhận được tín hiệu kích phù hợp tại chân Gate.

Bằng cách thay đổi thời điểm phát xung kích Gate, mạch điều khiển có thể thay đổi góc kích của Thyristor. Qua đó điều chỉnh giá trị điện áp DC sau chỉnh lưu và kiểm soát công suất cung cấp cho tải.

Cấu trúc này đặc biệt hữu ích trong các hệ thống cần điều chỉnh điện áp DC hoặc công suất tải thay vì chỉ chỉnh lưu cố định như cầu diode thông thường.

Đặc điểm nổi bật

• Khả năng chịu dòng lớn lên đến 100A.
• Điện áp chịu đựng cao 1600V.
• Tích hợp cấu hình cầu chỉnh lưu trong một module.
• Cho phép điều khiển công suất thông qua tín hiệu Gate.
• Phù hợp với các hệ thống điện công nghiệp.
• Tiết kiệm không gian so với việc sử dụng nhiều Thyristor rời.
• Thuận tiện khi thay thế module chỉnh lưu công suất.

Ứng dụng

MFQ100A-16 có thể được sử dụng trong:

• Bộ chỉnh lưu AC/DC có điều khiển.
• Bộ nguồn DC công suất lớn.
• Bộ điều khiển động cơ DC.
• Máy hàn điện công nghiệp.
• Thiết bị gia nhiệt công suất lớn.
• Bộ sạc công suất cao.
• Hệ thống điều khiển tốc độ động cơ.
• Bộ điều khiển công suất công nghiệp.
• Thiết bị chuyển đổi năng lượng.
• Hệ thống tự động hóa công nghiệp.
• Các mạch điện tử công suất cần điều chỉnh điện áp DC.

Lợi ích khi sử dụng

Việc sử dụng cầu Thyristor giúp hệ thống có khả năng điều khiển điện áp đầu ra thay vì chỉ chuyển đổi AC sang DC cố định. Điều này cho phép thiết kế các bộ nguồn và bộ điều khiển công suất linh hoạt hơn.

Dạng module cũng giúp việc lắp đặt thuận tiện, đặc biệt trong các thiết bị công nghiệp cần dòng tải cao. Khi kết hợp với bộ điều khiển xung Gate phù hợp, MFQ100A-16 có thể đáp ứng nhiều cấu hình điều khiển công suất khác nhau.

Lưu ý khi sử dụng

Do module làm việc với điện áp và dòng điện cao, cần kiểm tra chính xác sơ đồ chân, cực tính và các đầu Gate trước khi lắp đặt. Khi hoạt động ở dòng lớn, module cần được gắn với bộ tản nhiệt phù hợp để kiểm soát nhiệt độ.

Mạch kích Gate cần được thiết kế đúng yêu cầu của Thyristor. Không nên vận hành liên tục ở dòng tối đa nếu điều kiện tản nhiệt không đảm bảo. Khi thay thế linh kiện, cần đối chiếu dòng điện, điện áp, sơ đồ chân và kích thước module để đảm bảo tương thích.

MFQ100A-16 Chỉnh lưu cầu Thyristor 100A 1600V là module chỉnh lưu công suất cao, phù hợp cho các hệ thống AC/DC có điều khiển, nguồn công nghiệp, máy hàn, điều khiển động cơ và nhiều thiết bị điện tử công suất khác.
