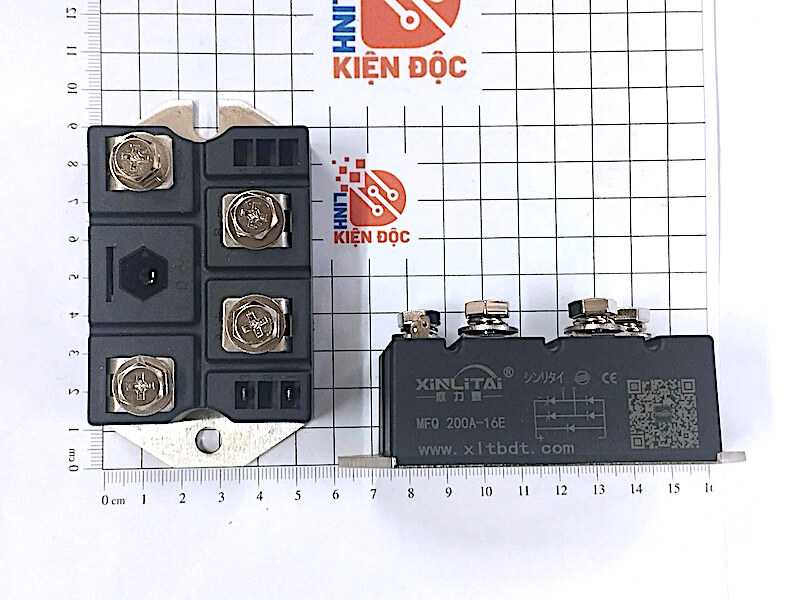

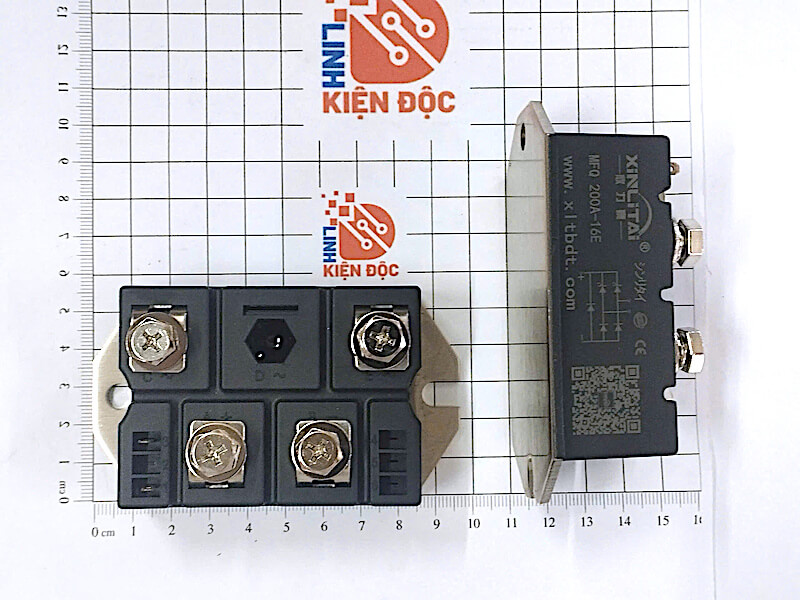

MFQ200-16 Chỉnh lưu cầu Thyristor 200A 1600V – Module công suất cho thiết bị công nghiệp

MFQ200-16 200A 1600V là module chỉnh lưu công suất sử dụng thyristor (SCR), được thiết kế để thực hiện chức năng chỉnh lưu và điều khiển công suất trong các hệ thống điện công nghiệp. Với khả năng làm việc ở dòng điện lớn 200A và điện áp lên tới 1600V, MFQ200-16 phù hợp cho biến tần, bộ nguồn công suất, điều khiển động cơ, máy hàn và nhiều thiết bị điện công nghiệp.

Các nguồn thương mại hiện có mô tả MFQ200-16 là module chỉnh lưu thyristor 200A/1600V và cầu bán điều khiển một pha (single-phase semi-controlled bridge).

Thông số kỹ thuật MFQ200-16

Thông số	Giá trị
Mã sản phẩm	MFQ200-16
Loại linh kiện	Module chỉnh lưu Thyristor / SCR
Cấu hình	Cầu chỉnh lưu bán điều khiển*
Dòng điện định mức	200A
Điện áp định mức	1600V
Linh kiện điều khiển	Thyristor (SCR)
Chức năng chính	Chỉnh lưu và điều khiển điện áp/công suất
Kiểu linh kiện	Module công suất
Cách lắp đặt	Bắt vít lên tản nhiệt
Ứng dụng	Nguồn công suất, điều khiển động cơ, máy công nghiệp

*Các nguồn tìm được xác nhận MFQ200-16 được bán dưới tên cầu bán điều khiển một pha, nhưng chưa tìm thấy datasheet gốc đáng tin cậy của chính MFQ200-16 để xác nhận toàn bộ thông số phụ như dòng surge, điện áp cách điện hay nhiệt độ tiếp giáp. Vì vậy không nên lấy thông số của module 200A/1600V khác để gán trực tiếp cho MFQ200-16.

Công dụng của module MFQ200-16

Công dụng quan trọng nhất của MFQ200-16 là biến đổi nguồn điện xoay chiều AC thành điện áp một chiều DC, đồng thời sử dụng thyristor để điều khiển thời điểm dẫn điện. Đây là điểm khác biệt quan trọng so với cầu diode chỉnh lưu thông thường.

Bằng cách thay đổi góc kích của thyristor, mạch điều khiển có thể thay đổi giá trị điện áp DC trung bình ở đầu ra. Nhờ đó, MFQ200-16 không chỉ thực hiện nhiệm vụ chỉnh lưu mà còn có thể tham gia vào quá trình điều chỉnh điện áp, dòng điện và công suất cấp cho tải.

Với cấp dòng 200A và điện áp 1600V, module hướng đến các mạch công suất lớn, nơi linh kiện chỉnh lưu thông thường công suất nhỏ không đáp ứng được yêu cầu.

Chức năng chính của MFQ200-16

Chỉnh lưu AC sang DC

MFQ200-16 được sử dụng trong tầng chỉnh lưu để chuyển đổi điện áp xoay chiều thành điện áp một chiều. Nguồn DC sau chỉnh lưu có thể tiếp tục được lọc và cấp cho tải hoặc làm nguồn DC bus cho tầng công suất phía sau.

Điều khiển điện áp đầu ra

Do sử dụng thyristor, thời điểm SCR bắt đầu dẫn có thể được điều khiển thông qua tín hiệu kích Gate. Thay đổi góc kích cho phép hệ thống điều chỉnh điện áp trung bình đầu ra theo yêu cầu vận hành.

Điều khiển công suất tải

Khả năng điều khiển quá trình dẫn của SCR giúp MFQ200-16 phù hợp với những hệ thống cần kiểm soát lượng công suất truyền tới tải, chẳng hạn bộ nguồn DC công suất lớn và một số hệ thống điều khiển động cơ.

Chịu dòng và điện áp lớn

Thông số 200A/1600V cho phép module làm việc trong các hệ thống công suất cao. Một số module chỉnh lưu-thyristor cùng cấp 200A/1600V cũng được thiết kế cho biến tần điều khiển động cơ, nguồn ổn dòng và nguồn chuyển mạch, cho thấy đây là cấp công suất phổ biến trong các ứng dụng công nghiệp nặng.

Nguyên lý hoạt động của MFQ200-16

Trong cầu chỉnh lưu bán điều khiển, diode tự động dẫn khi được phân cực thuận, trong khi thyristor chỉ bắt đầu dẫn khi có điều kiện phân cực phù hợp và nhận được xung kích Gate.

Mạch điều khiển thay đổi thời điểm phát xung kích SCR theo từng chu kỳ AC. Nếu thyristor được kích sớm, điện áp trung bình đầu ra lớn hơn; khi kích muộn hơn, điện áp trung bình giảm xuống. Nhờ nguyên lý điều khiển pha này, hệ thống có thể kiểm soát điện áp DC đầu ra mà không cần sử dụng một bộ biến đổi riêng ở phía trước.

Đây cũng là lý do module chỉnh lưu thyristor được sử dụng trong nhiều hệ thống công suất cần vừa chỉnh lưu vừa điều khiển năng lượng.

MFQ200-16 được ứng dụng ở đâu?

MFQ200-16 200A 1600V thích hợp với các thiết bị điện và điện tử công suất như bộ nguồn DC công nghiệp, hệ thống điều khiển động cơ DC, biến tần, bộ nạp công suất lớn, thiết bị gia nhiệt điện, máy hàn công nghiệp và các bộ chỉnh lưu điều khiển.

Trong hệ thống truyền động, module có thể tham gia vào tầng chuyển đổi nguồn nhằm tạo ra điện áp DC phục vụ mạch công suất phía sau. Các module chỉnh lưu kết hợp thyristor ở cấp 200A/1600V tương tự cũng được nhà sản xuất định hướng cho inverter điều khiển động cơ AC/DC, nguồn ổn dòng và switching power supply.

Ưu điểm của chỉnh lưu cầu Thyristor MFQ200-16

So với cầu diode thông thường, ưu điểm nổi bật của MFQ200-16 là khả năng điều khiển. Diode chỉ có hai trạng thái phụ thuộc vào điện áp đặt lên linh kiện, trong khi SCR có thêm cực Gate để kiểm soát thời điểm bắt đầu dẫn.

Thiết kế dạng module cũng thuận tiện hơn khi sử dụng ở công suất lớn. Các phần tử bán dẫn công suất được tích hợp trong cùng vỏ module, giúp giảm số lượng linh kiện rời, đơn giản hóa quá trình lắp ráp và tạo điều kiện ghép module với khối tản nhiệt.

Mức 200A/1600V cũng mang lại khả năng ứng dụng trong các hệ thống có dòng tải và điện áp cao, đặc biệt là thiết bị công nghiệp hoạt động liên tục.

MFQ200-16 khác cầu diode 200A 1600V như thế nào?

Điểm khác biệt quan trọng nằm ở khả năng điều khiển điện áp đầu ra. Cầu diode 200A 1600V chủ yếu thực hiện chỉnh lưu thụ động: khi diode được phân cực thuận, nó sẽ dẫn điện.

Trong khi đó, MFQ200-16 sử dụng thyristor nên cần tín hiệu kích Gate. Hệ thống có thể thay đổi góc kích để kiểm soát quá trình dẫn điện, nhờ vậy linh hoạt hơn trong các ứng dụng cần điều chỉnh điện áp hoặc công suất.

Đổi lại, module thyristor cần có mạch kích SCR và mạch điều khiển đồng bộ thích hợp, vì vậy hệ thống phức tạp hơn so với sử dụng cầu diode đơn thuần.

Lưu ý khi lắp đặt MFQ200-16

Do MFQ200-16 làm việc ở mức dòng lên tới 200A, vấn đề tản nhiệt đặc biệt quan trọng. Module cần được lắp chắc chắn lên khối tản nhiệt có khả năng thoát nhiệt phù hợp, bề mặt tiếp xúc phải phẳng và có thể cần vật liệu dẫn nhiệt theo yêu cầu thiết kế.

Dây dẫn, thanh đồng, đầu cos và các điểm kết nối công suất cũng phải đáp ứng dòng tải thực tế. Mối nối có điện trở tiếp xúc lớn có thể phát nhiệt mạnh khi dòng điện hàng trăm ampere chạy qua.

Đồng thời cần xác định chính xác sơ đồ chân công suất và chân Gate/Cathode theo đúng tài liệu của phiên bản MFQ200-16 đang sử dụng, không nên đấu dây dựa trên sơ đồ của một module 200A/1600V khác chỉ vì có thông số tương đương.

Cách kiểm tra MFQ200-16 khi sửa chữa

Khi module bị nghi ngờ hư hỏng, trước tiên có thể sử dụng đồng hồ vạn năng để kiểm tra xem các cực công suất có bị chập mạch bất thường hay không. Nếu SCR bị đánh thủng, có thể xuất hiện tình trạng dẫn gần như liên tục giữa các cực công suất.

Việc đánh giá chính xác thyristor còn cần kiểm tra Gate, Cathode, khả năng kích dẫn và trạng thái khóa. Với module công suất lớn, phép đo bằng đồng hồ vạn năng chủ yếu có tác dụng phát hiện các lỗi nghiêm trọng như chập hoặc đứt; không thể đánh giá đầy đủ khả năng chịu 1600V hay dòng tải 200A của module.

Cách lựa chọn module thay thế MFQ200-16

Khi thay MFQ200-16, không nên chỉ dựa vào hai thông số 200A và 1600V. Module thay thế cần được đối chiếu về cấu trúc cầu chỉnh lưu, số lượng SCR/diode bên trong, sơ đồ chân, điện áp chịu đựng, dòng điện, dòng xung, tín hiệu Gate, kích thước cơ khí và phương pháp tản nhiệt.

Hai module cùng ghi 200A 1600V nhưng khác cấu trúc bên trong hoặc sơ đồ chân có thể hoàn toàn không thay thế trực tiếp cho nhau.
