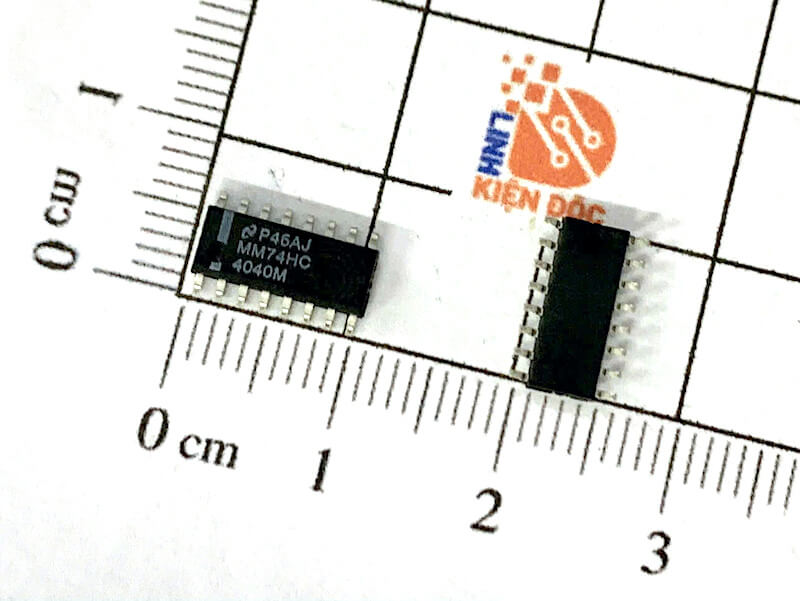

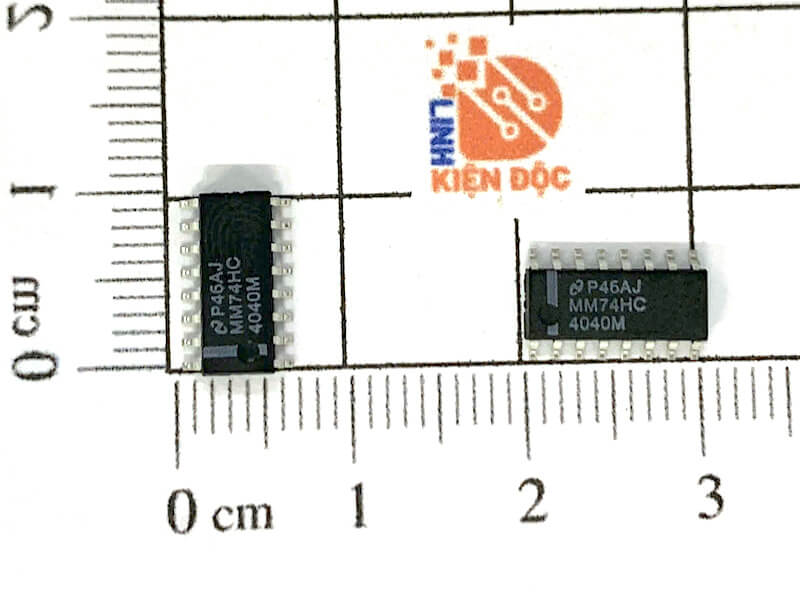

MM74HC4040M IC số SOP-16

Giới thiệu chung về MM74HC4040M – IC số SOP-16

MM74HC4040M là IC logic thuộc họ 74HC, có chức năng là bộ đếm nhị phân 12 tầng. IC được chế tạo theo công nghệ CMOS tốc độ cao, có ưu điểm tiêu thụ công suất thấp, dòng đầu vào nhỏ và khả năng chống nhiễu tốt. MM74HC4040M được đóng gói dạng SOP-16/SOIC-16, thường được sử dụng trong các mạch đếm xung, chia tần số, tạo thời gian trễ và điều khiển tuần tự.

1. Đặc điểm

MM74HC4040M có các đặc điểm chính:

• Là bộ đếm nhị phân 12 tầng.
• Có 12 ngõ ra tương ứng với 12 tầng đếm.
• Có thể đếm 4096 trạng thái, từ 0 đến 4095.
• Hoạt động theo cạnh xuống của tín hiệu Clock.
• Có ngõ Reset không đồng bộ.
• Điện áp hoạt động từ khoảng 2 V đến 6 V.
• Tiêu thụ công suất thấp nhờ công nghệ CMOS.
• Dòng điện đầu vào rất nhỏ.
• Có khả năng chia tần số theo từng tầng.
• Tích hợp 12 tầng đếm trong một IC.
• Đóng gói SOP-16 nhỏ gọn, phù hợp với mạch điện tử SMD.



2. Cấu tạo bên trong

Bên trong MM74HC4040M gồm một chuỗi 12 tầng đếm nhị phân mắc nối tiếp.

Sơ đồ khối đơn giản:

CLK → Q1 → Q2 → Q3 → Q4 → … → Q12

Mỗi tầng thực hiện chức năng chia tần số cho 2. Vì vậy:



• Q1 = CLK / 2
• Q2 = CLK / 4
• Q3 = CLK / 8
• Q4 = CLK / 16
• Q5 = CLK / 32
• …
• Q12 = CLK / 4096

Ngoài các tầng đếm, IC còn có mạch Reset và các mạch đệm ngõ ra.

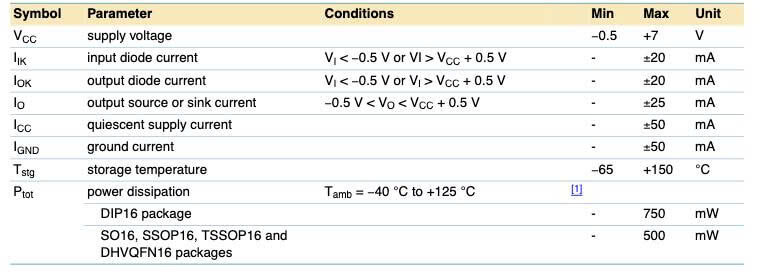

3. Thông số kỹ thuật

4. Kích thước

5. Ứng dụng

MM74HC4040M được sử dụng phổ biến trong các mạch điện tử số như:

• Mạch đếm xung.
• Mạch đếm sự kiện.
• Mạch chia tần số.
• Mạch tạo tín hiệu Clock có tần số thấp.
• Mạch định thời.
• Mạch tạo thời gian trễ.
• Mạch điều khiển tuần tự.
• Mạch đo tần số.
• Mạch điều khiển hiển thị.
• Mạch tạo tín hiệu định thời cho vi điều khiển.
• Các thiết bị điện tử sử dụng logic CMOS.
