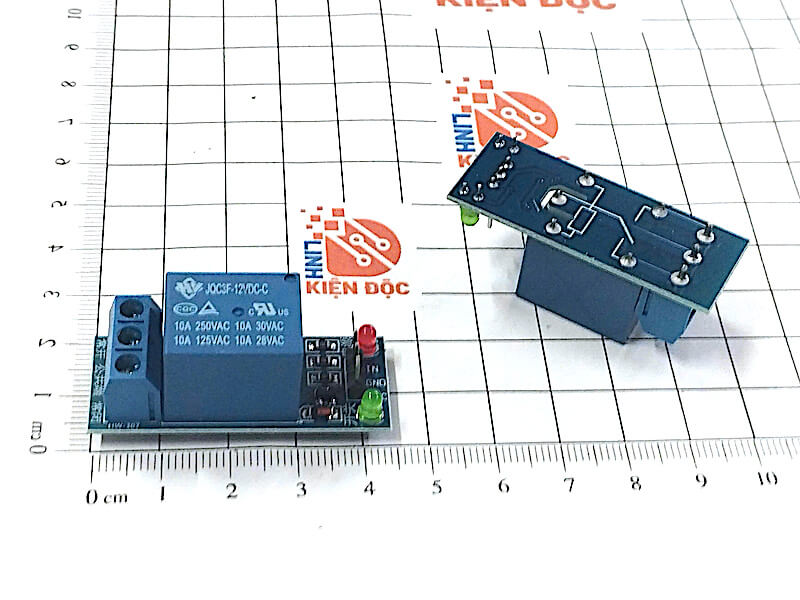

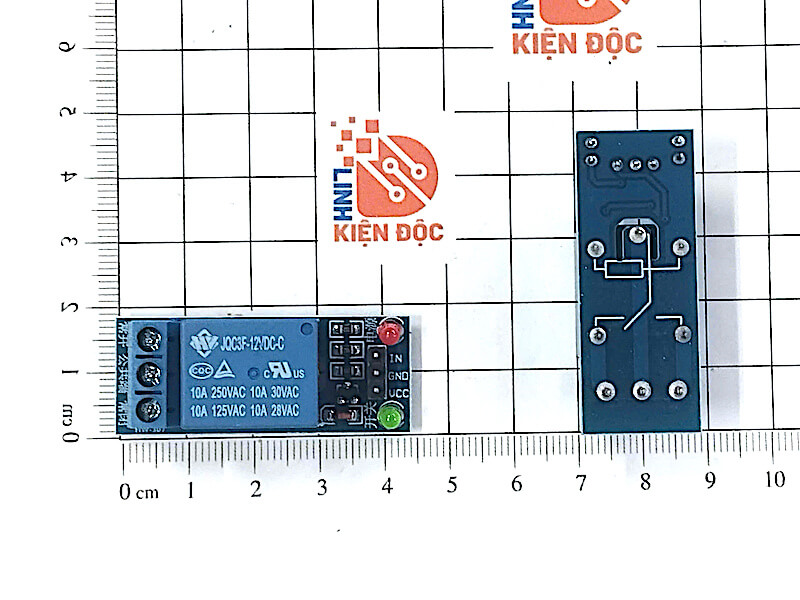

Mô-đun rơle JQC-3FF-S-Z 1 kênh 12V – Relay điều khiển tải AC/DC

Mô-đun rơle JQC-3FF-S-Z 1 kênh 12V là module đóng/ngắt tải điện sử dụng relay điện từ JQC-3FF-S-Z với cuộn hút 12VDC. Sản phẩm cho phép tín hiệu điều khiển công suất nhỏ điều khiển các tải có điện áp và dòng điện lớn hơn như đèn, quạt, bơm, van điện từ, motor nhỏ và các thiết bị điện.

Relay JQC-3FF-S-Z 12V sử dụng cấu hình tiếp điểm 1 Form C (SPDT) gồm COM, NO và NC. Phiên bản relay 12V có điện trở cuộn dây khoảng 400Ω, công suất cuộn hút khoảng 0,36W và khả năng đóng cắt tải điện trở đến 10A tại 250VAC.

Thông số kỹ thuật mô-đun rơle JQC-3FF-S-Z 1 kênh 12V

Thông số	Giá trị
Model relay	JQC-3FF-S-Z
Loại	Module relay điện từ
Số kênh	1 kênh
Điện áp cuộn relay	12VDC
Cấu hình tiếp điểm	SPDT – 1 Form C
Tiếp điểm đầu ra	COM – NO – NC
Tải tiếp điểm	10A/250VAC
Tải ở 125VAC	15A/125VAC
Điện áp chuyển mạch tối đa	250VAC / 30VDC
Dòng chuyển mạch tối đa của relay	15A
Điện trở cuộn dây 12V	Khoảng 400Ω ±10%
Dòng cuộn dây	Khoảng 30mA
Công suất cuộn dây	Khoảng 0,36W
Thời gian tác động	≤ 10ms
Thời gian nhả	≤ 5ms
Vật liệu tiếp điểm	Hợp kim bạc
Kích thước relay	Khoảng 19,2 × 15,4 × 15,4mm

Các thông số trên là thông số của relay JQC-3FF-S-Z 12V được lắp trên module. Kích thước PCB, kiểu kích mức cao/thấp, optocoupler và dòng tiêu thụ tổng thể có thể khác nhau giữa các phiên bản module 1 kênh trên thị trường.

Công dụng của module relay JQC-3FF-S-Z 12V

Công dụng chính của module relay JQC-3FF-S-Z 1 kênh là sử dụng tín hiệu điện áp thấp để thực hiện thao tác đóng hoặc ngắt một tải điện độc lập.

Thay vì để chân tín hiệu của vi điều khiển trực tiếp cấp điện cho tải, tín hiệu điều khiển được đưa tới mạch kích relay. Khi relay hoạt động, hệ thống tiếp điểm cơ khí bên trong thay đổi trạng thái để đóng hoặc ngắt mạch tải.

Nhờ đó, module có thể được sử dụng làm phần tử giao tiếp giữa mạch điều khiển điện áp thấp và mạch tải AC/DC. Một số module JQC-3FF-S-Z 1 kênh còn được trang bị optocoupler và hỗ trợ kích mức cao/thấp, nhưng tính năng này cần kiểm tra theo đúng phiên bản PCB.

Chức năng của JQC-3FF-S-Z 1 kênh 12V

Đóng/ngắt thiết bị điện

Relay hoạt động tương tự một công tắc được điều khiển bằng điện. Khi cuộn relay được kích, tiếp điểm chuyển trạng thái, cho phép bật hoặc tắt thiết bị mà không cần thao tác công tắc cơ khí bằng tay.

Điều khiển tải AC và DC

Tiếp điểm relay không chỉ giới hạn ở tải 12V. Nguồn 12VDC là điện áp của cuộn hút relay, trong khi tiếp điểm COM/NO/NC có thể dùng để đóng/ngắt một mạch tải riêng trong giới hạn điện áp và dòng điện của relay.

Đối với tải điện trở, relay JQC-3FF-S-Z được công bố ở mức 10A/250VAC và 15A/125VAC, với điện áp chuyển mạch tối đa 250VAC/30VDC.

Chuyển đổi giữa NO và NC

JQC-3FF-S-Z sử dụng tiếp điểm chuyển đổi SPDT, vì vậy người dùng có thể lựa chọn trạng thái tải theo yêu cầu:

COM (Common): chân chung của tiếp điểm.

NO (Normally Open): bình thường hở; COM và NO nối với nhau khi relay được kích.

NC (Normally Closed): bình thường đóng; COM và NC nối với nhau khi relay chưa được kích.

Cấu hình này giúp module phù hợp với cả ứng dụng bật tải khi có tín hiệu và ngắt tải khi có tín hiệu. Ký hiệu “Z” của dòng relay này tương ứng với cấu hình Form C.

Nguyên lý hoạt động của module relay JQC-3FF-S-Z

Khi chưa có tín hiệu kích, cuộn dây relay chưa tạo đủ từ trường để hút phần ứng. Lúc này COM kết nối với NC, còn COM và NO ở trạng thái hở.

Khi mạch điều khiển kích relay, dòng điện chạy qua cuộn dây 12V tạo ra từ trường, kéo phần ứng và làm tiếp điểm chuyển vị trí. Khi đó COM ngắt khỏi NC và chuyển sang kết nối với NO.

Khi ngừng kích relay, từ trường mất đi và lò xo đưa tiếp điểm trở lại trạng thái ban đầu.

Đối với phiên bản relay 12V, nhà sản xuất công bố cuộn dây khoảng 400Ω, dòng định mức 30mA và công suất 0,36W.

Ứng dụng của module JQC-3FF-S-Z 1 kênh

Module relay 1 kênh 12V có thể được sử dụng trong nhiều dự án điện tử và hệ thống điều khiển như bật/tắt đèn, quạt, bơm nước, van điện từ, còi báo, khóa điện, motor, thiết bị gia dụng và tải điện công nghiệp nhỏ.

Trong hệ thống tự động hóa, module có thể nhận tín hiệu từ vi điều khiển hoặc bộ điều khiển phù hợp để đóng/ngắt thiết bị theo cảm biến, thời gian hoặc chương trình được cài đặt.

Sản phẩm cũng được sử dụng trong nhà thông minh, hệ thống tưới cây tự động, điều khiển chiếu sáng, máy bán hàng, thiết bị DIY, robot và các hệ thống IoT. Các module thương mại sử dụng JQC-3FF-S-Z thường được thiết kế để giao tiếp với các nền tảng vi điều khiển phổ biến.

Ý nghĩa của nguồn 12V trên module relay

Một điểm dễ nhầm lẫn là thông số 12V.

12V ở đây chủ yếu chỉ điện áp định mức của cuộn relay. Nó không đồng nghĩa với việc module chỉ có thể đóng/ngắt tải 12V.

Ví dụ, tùy thiết kế và giới hạn an toàn của module, phần tiếp điểm có thể đóng/ngắt một tải AC riêng trong phạm vi định mức của relay. Mạch điều khiển và mạch tải hoạt động thông qua tiếp điểm relay chứ không phải tải lấy trực tiếp công suất từ chân tín hiệu.

Ưu điểm của mô-đun relay JQC-3FF-S-Z 12V

JQC-3FF-S-Z có kích thước relay chỉ khoảng 19,2 × 15,4 × 15,4mm nhưng cung cấp khả năng chuyển mạch tải điện trở đến 10A/250VAC. Relay có tuổi thọ cơ khí được công bố lên tới khoảng 10 triệu lần thao tác và tuổi thọ điện khoảng 100.000 lần trong điều kiện thử quy định.

Việc tích hợp relay trên một module điều khiển cũng giúp người dùng thuận tiện hơn khi đấu nối so với sử dụng relay rời. Nhiều module có sẵn LED báo trạng thái, transistor kích relay, cọc đấu dây và ở một số phiên bản còn có optocoupler.

JQC-3FF-S-Z có điều khiển trực tiếp bằng Arduino được không?

Có thể sử dụng module phù hợp để nhận tín hiệu điều khiển từ Arduino, ESP32 và các bộ vi điều khiển, nhưng cần phân biệt giữa điện áp cấp cho cuộn relay và điện áp logic của chân IN.

Không nên cấp trực tiếp cuộn relay 12V từ chân GPIO của vi điều khiển. Một module hoàn chỉnh thường sử dụng transistor hoặc optocoupler làm tầng kích, cho phép tín hiệu logic điều khiển relay.

Đặc biệt với ESP32 hoặc các bộ điều khiển logic 3,3V, cần kiểm tra phiên bản module có nhận đúng mức tín hiệu 3,3V hay không trước khi đấu nối.

Lưu ý khi sử dụng relay với tải công suất

Thông số 10A/250VAC được công bố cho điều kiện tải quy định và không nên hiểu rằng mọi loại tải 250VAC đều có thể đóng/ngắt liên tục ở 10A.

Motor, máy bơm, máy nén, biến áp và các tải cảm có thể tạo dòng khởi động hoặc xung điện áp lớn khi đóng/ngắt. Khả năng chịu tải thực tế của tiếp điểm relay với các tải này có thể thấp hơn đáng kể so với tải thuần trở.

Nếu cần điều khiển tải công suất lớn hoặc motor có dòng khởi động cao, nên sử dụng module relay để điều khiển contactor hoặc phần tử đóng cắt công suất phù hợp thay vì để relay nhỏ trực tiếp chịu toàn bộ dòng tải.

Khi đóng/ngắt điện lưới 220VAC, cần đảm bảo khoảng cách cách điện, dây dẫn, đầu nối, cầu chì và vỏ bảo vệ đáp ứng yêu cầu an toàn điện.

Cách kiểm tra relay JQC-3FF-S-Z 12V

Có thể kiểm tra relay bằng cách đo các tiếp điểm COM, NO và NC bằng đồng hồ vạn năng.

Khi relay chưa được kích, COM–NC phải ở trạng thái thông mạch và COM–NO ở trạng thái hở. Khi cấp đúng điện áp cho cuộn relay, thường nghe thấy tiếng “tạch”; lúc này COM–NO chuyển sang thông và COM–NC chuyển sang hở.

Đối với relay 12V rời, điện trở cuộn dây được công bố khoảng 400Ω ±10% ở 20°C, đây cũng là một thông số hữu ích khi kiểm tra cuộn hút.
